Ajuste do BACKLASH em Redutores de Velocidade - Manutenção de redutor e multiplicador de velocidade

essa aqui é uma redutora que está em manutenção essa redutora ela tem um eixo de entrada um primeiro eixo intermediário um segundo e um terceiro então o assunto é regulagem do backlash Então a gente vai falar um pouco sobre esta regulagem aqui porém o pessoal confunde muito aqui do lado vai um outro eixo de engrenagens e eles são Paralelos ou seja neste caso não tem ajuste de backlash porque a gente não tem como mudar o alojamento de lugar se o backlash é a distância entre um eixo e outro e o engrenamento ou seja o jogo

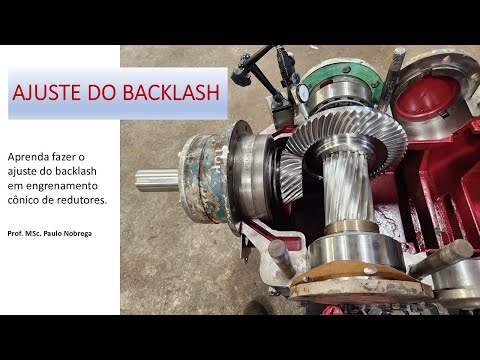

que fica no engrenamento é o backlash então em dois eixos Paralelos eu só conso fazer o quê a leitura mas nesse caso aqui é diferente porque neste eixo de entrada ó o eixo de entrada Ok eu consigo movimentar ele para frente ou para trás como eu estou tratando de um engrenamento cônico Este é uma coroa de dente cônico e este é um pinhão de dente cônico ou seja por ele sem ângulo se eu afastar o a carcaça do Pinhão para trás ou para frente eu aumento ou diminuo o backlash o mesmo acontece aqui se eu

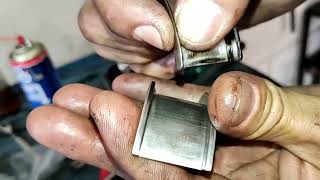

diminuir ou aumentar a junta de um lado um exemplo deste lado se eu diminuir a junta quando eu apertar o conjunto vai para lá se eu aumentar essa junta aqui eu consigo jog eu també altero o backlash porém este ajuste de backlash aqui ele é mais assim simples de fazer o mais comum é a gente usar calço como esse aqui ó que eu tô usando aqui ó esse calço a gente coloca aqui ok que é pra gente medir e ver se com esseci que eu estou usando aqui iente ou não ou seja se com esse

caos o backlash ficar bom porque tem duas coisas uma é o backlash e a outra é é o alinhamento dos dentes Observe bem de pertinho como os dentes aqui estão bem alinhados ó Ok o mesmo a gente vê aqui fora ó Observe que os dentes estão bem alinhados então eu posso dizer que para esta condição aqui desse engrenamento este cálcio aqui tá perfeito depois eu tenho que tirar esse calço e converter ele em uma junta a questão é que quando eu coloco a junta eu tenho que considerar o tipo de junta se for junta de

papelão eu tenho que considerar que ele vai esmagar aproximadamente 25 A 30% então eu vou pôr mais 25 a 30% para eu garantir que quando eu apertar os parafusos a junta vai esmagar essa porcentagem aproximadamente e vai pro lugar certo ok então como que eu vou ler esse pack Lash vamos ver aqui eu vou colocar aqui o relógio vou apertar ok aqui eu estou com uma base magnética eu confirmo que ela está bem presa e aí vou vericar se o relógio vai pra frente e para trás Ó está indo então eu vou zerar o relógio

Ok e agora eu vou movimentar Observe ó sem mexer o pinhão sem mexer se você tiver dúvida que tá mexendo ou não você pode pôr um outro relógio aqui também é muito usado mas nesse caso eu tô vendo que não tá mexendo e eu tô com backlash de 1 milésimo e meio de polegada nesse caso eu estou medindo em polegada tanto faz pode medir em milímetro em centésimo de milímetro aí eu estou vendo que o alinhamento aqui está bom ok então a posição desse Pinhão está bom porém estou vendo que o backlash Está pouco deveria

em torno de 7 mil de poleada aí eu converto posso conver centésimo e verificar se tá dentro do que o fabricante recomenda nesse caso como esse Pinhão já está na posição certa eu considero que ele vai ficar aqui mesmo porém como o backlash Está pouco eu tenho que aumentar esta junta aqui para puxar o eixo para lá para permitir que ele vá para lá e tenho que diminuir esta aqui Observe que eu tenho que diminuir Mas ela já tá fininha então o que que eu faço nesse caso eu posso eliminar essa junta e usar junta

líquida aqui que aí ele usa todo o espaço e vou medir novamente o backlash se ele estiver bom ok pode ser que não esteja se não estiver eu vou ter que fazer o quê eu vou ter que tirar essa tampa aqui ó eu tiro essa tampa levo no torno e vou usinar esta Face aqui para permitir que essa tampa avance para lá para que empurre esse rolamento pra esquerda essa coroa pra esquerda e vai usar aquele espaço que eu criei aqui e aí depois eu vou medir o backlash novamente compreenderam Então esse é um trabalho

bacana que a a gente faz de ajuste do backlash O que é o backlash o backlash é a folga entre os dentes Ok tem que ter sempre só que nesse caso tá pouco o que acontece se faltar se for pouco backlash quando o eixo dilata as peças dilatam a engrenagem pode eliminar essa folga e então criar um contato forçado a a redutora começa a vibrar aquece muito e a vida útil despenca então todo engrenamento tem que ter um backlash ou seja tem que ter uma folga a gente que vai montar Então tem que ter esse

cuidado ok então essa aí é uma explicação sobre backlash espero que vocês tenham gostado um abraço [Música]
