O que é CLP ? - Automação Industrial - Aula #6

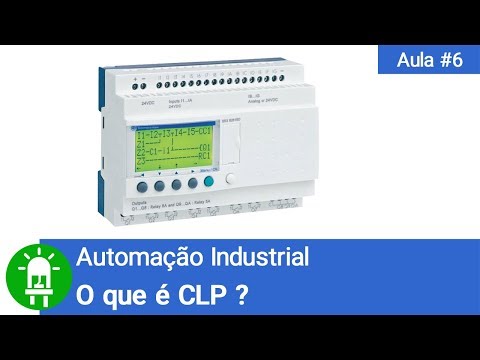

olá eu sou flávio e este é mais um vídeo da série automação industrial hoje eu vou falar sobre clp vou falar não eu vou mostrar vou te dar uma idéia de como a gente programa ele por um computador olha você viu como o clp é poderoso dentro da automação industrial vamos lá vem comigo [Música] bom pessoal clp é um dispositivo que foi desenvolvido para controlar circuitos elétricos assim como redesconto atores como você viu nos vídeos anteriores dessa série mas a grande diferença do clp é que ele é programável ou seja o fácil instalação ligo a

instalação nele e eu programo o como que essa instalação irá se comportar sempre que eu quiser mudar essa programação simplesmente através de um computador ou mudo programa carrega o programa dele alguns ele permite a programação até mesmo no teclado e na telinha dele muda a programação e pronto eu já tenho o meu circuito funcionando de forma qualquer olha o clp ele foi desenvolvido na década de 60 lá na general motors general motors que produz carros ela já tem automação industrial há muitos anos antes até de década de 60 só que antes ela utilizava relês contatores

então imagine quando ela precisava mudar o modelo de um carro ela precisava reprogramar todas as suas instalações elétricas motores esteiras bombas então e não só general motos todas as fábricas na época tinha que fazer o que é sempre que mudar seu modelo do carro que tem que parar a linha de produção os eletricistas ficavam reprogramando seja refazendo os estados sonhos elétricas por horas dias semanas e a produção parada então a general motors teve essa idéia de criar algo programável para que não precisasse tanto tempo de parada de linha de produção quero mudar algo eu venho

aqui no computador reprogramam ou aquino clp re programa e pronto a instalação elétrica permanece a mesma a gente não precisa mexer em nada então foi aí que surgiu o clp ea partir desse vídeo você vai entender o porquê nós estamos abordando automação industrial aquino brincando com idéias você vai encontrar muita similaridade do clp e com um ar do ibi por exemplo um rastreador pai enfim você vai entender que é um dispositivo programável assim como um arduino ele possui entradas de informação assim como arguido possui portas e ele possui saídas relês que controlam a o circuito

elétrico assim como arduino também pode ter reflexos controlados por ele então vamos lá vamos envolver primeiro mostrar para você aqui como que essa minha ligação aqui está funcionando para você ver os lp funcionando temos aqui é um circuito muito parecido com o que eu fiz na anterior para explicar o contato de sê lo veja que nós temos aqui as botoeiras uma liga ea outra desliga temos também é que essa botoeira de emergência para desligar todo o circuito temos esses dijuntor es protegendo a instalação um deles protege a carga que vai diretamente promotor e o outro

protege todo o comando é que temos essa contadora simulando como se esse motor fosse um motor muito potente então o acionamento da bobina é que aciona a carga que vai diretamente promotor reparem que nós temos aqui o crp e é ele que vai controlar o acionamento da bobina não temos mais os botões as botoeiras ligadas direta mente aqui na bobina então é o clp que vai fazer o controle do acionamento do motor no clp nós temos aqui por cima nós temos as entradas de informação aqui é simplesmente alimentação do clp e aqui são as entradas

cada pino de si é uma entrada enviando informação para o programa e aqui em baixo são as saídas ou seja são relê nesse caso o que eu tenho quatro relês onde nós podemos ligar aqui o acionamento de circuitos então aqui na entrada nós temos as botoeiras então quando eu aperto a botoeira ela manda informação aqui pra entrado nesse caso eu coloquei inclusive um sensor de fim de curso só como exemplo não precisamos necessariamente tributo eles podemos ter qualquer dispositivo que mande uma informação aqui para as entradas então vejam que eu vou agora acionar o sistema

através do sac da botoeira mas a botoeira simplesmente uma informação para o cnpe é o cnp que faz o acionamento veja inclusive o programa eu configurei para ele ter um temporizador eu acionei ele ficou cinco segundos ligado e desligou automaticamente esse acionamento eu simulei também pelo fim de curso que é uma outra porta de entrada que estão acionando esse sensor de fim de curso ele aciona o motor com o temporizador e veja e desliga automaticamente se tivéssemos um motor acionado e se manter esse botão envie informação para o programa que por sua vez entende que

tem que desligar imediatamente e já esse e se esse botão de emergência ele desliga automaticamente aqui a alimentação do contato então mesmo que o clp tem um relacionamento aqui por emergência ele desliga todo o contato aqui e veja mais de perto que esses lpa que inclusive ele tem esse display nem todos têm alguns ele peso ele não tem display nenhum mas esse aqui como ele tem um display nós vemos aqui em cima a situação das entradas ea situação das saídas repare nós temos a primeira entrada desligada a segunda entrada está ligada também no tempo e

tinha em volta aqui do número 2 significa que está ligada porque esse botão é um botom normalmente fechado se eu aperto veja ele diz leia olha lá apertei ele desligou se eu apertar esse primeiro vamos ver na venda ele ligou o aperto liga e aqui embaixo ele mostra a situação do relé então quando eu ligo nem ligo relevo agora com temporizador ele vai desligar e vejo ele desligou relê então aqui eu sei a situação das entradas ea situação das saídas e por esse display eu consigo fazer a programação clara um pouco difícil porque esse display

que é muito pequeno mas é possível como também eu consigo configurar alguma coisa por exemplo eu consigo aqui parar para que ele não rode ou seja eu quero respeitar aqui a programação por exemplo para programas o parque está rodando vamos lá parar o programa coloca que sim pronto ele parou agora não está funcionando se a gente voltar aqui no menu e até mostra a situação tá vendo mas ele não está rodando o programa nenhum olha o fim de curso se eu quiser voltar e rodar ele novamente vem aqui ram no programa assim run já está

rodando volta aqui e aqui fica com esse round dizendo que está rodando e pronto eu posso controlar e novamente agora a forma mais fácil de se programar um clp e utilizando um cabo de conexão entre o clp o computador cada clp tem o seu caso específico esse carro aqui é específico desse modelo de clp então se eu tiver outro se ele perder outro modelo esse cabo aqui não vai servir inclusive esse clp e até um pouco antigo vejam cabo dele ainda é serial nesse caso eu precisei de um adaptador precisem desse adaptador ac que converte

serial para usb então com isso eu consegui conectar ele no computador e aqui pra conectar no seu lp no caso aqui clp tem essa tampinha eu tiro essa também é dele e connectu o cabo a quipa diretamente lê dessa forma ligando ele no computador a gente consegue fazer tudo o programa no computador e carregar aqui para o slb e cada modelo de clp possui um software específico que é utilizado para fazer a programação e carregar esse programa no seu lp então na próxima aula eu vou mostrar esse software e como a gente pode carregar um

programa aqui este software é bem legal é nele que nós utilizamos a linguagem lada então vejam é programação lada que é utilizada para programar o cnpq por sua vez controla circuitos elétricos então espero você aqui na próxima aula um grande abraço e até lá [Música] [Música] [Aplausos] [Música]
