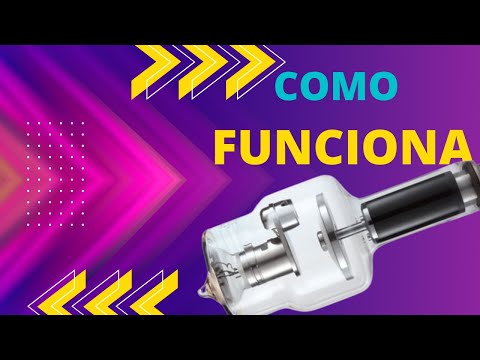

COMO FUNCIONA O TUBO DE RAIOS X [POR ACADEMIA DE RADIOLOGIA]

Olá tudo bem com você aqui é professora Ana Cláudia Machado Silva da academia de Radiologia você sabe como funciona um tubo de raio x se você tem qualquer dúvida em relação a isso dos pontos de vista físicos fica comigo nesse vídeo que eu quero te mostrar todas as etapas não tá escrito nesse canal ainda já Aproveita e se inscreve Porque toda semana a gente tem um conteúdo sobre esse universo das radiações então para a gente começar a gente deve lembrar que um tubo de Raio X Ele é um dispositivo que vai produzir elétrons que vai

acelerar esses elétrons Então vai parar também esses elétrons Então vem comigo para a gente ver cada uma das etapas do funcionamento do tubo de raio x então nessa primeira etapa o que precisa acontecer é a separação dos elétrons Então o que a gente tá vendo aí é justamente o cátodo com seus dois filamentos que estão inseridos dentro da capa focalizador ou copo focalizador e os dois filamentos que estão aí inseridos na capa focalizadora então a gente deve lembrar que esses filamentos esses dois filamentos são feitos de tungstênio o átomo de tungstênio e os elétrons estão

girando ao redor do núcleo desse átomo de tungstênio e para separá-los ou seja para arrancar esses elétrons de dentro do átomo O que que a gente precisa fazer passagem de uma corrente elétrica então com a passagem da corrente elétrica esses elétrons vão ser separados eu já vou explicar porque nós vamos ter com essa passagem o aquecimento desse filamento que vai torná-lo incandescente assim como você tá vendo aí isso vai gerar uma carga espacial ou seja os elétrons vão ficar ali ao redor desse filamento já liberado já livres que a gente é onde nós temos o

efeito térmico E aí ocorreu a separação desses elétrons vamos ver então agora o próximo passo do funcionamento desse tubo de Raio X E agora a gente tem que fazer com que esses elétrons tenha alta velocidade então por isso que a gente fala que uma produção de elétrons de alta velocidade para isso deve se aplicar uma ddp o que que é isso é uma diferença de potencial ou também como você conhece uma tensão elétrica ou melhor ainda o kv essa tensão elétrica é aplicada entre o catodo e o anodo isso vai fazer com que gere um

campo elétrico intenso e que vai atrair aqueles elétrons que estão no filamento E aí eles ganham grande velocidade e aí para você ter uma ideia um pavê de 80 por exemplo os elétrons vão sair como uma velocidade de 80% a velocidade da luz dá para imaginar como isso é rápido não dá é muito rápido é isso que acontece nesse processo de aceleração quando definimos o kv e esse kv é aplicado E agora tem um outro detalhe que a gente precisa observar é que esses elétrons que saem do filamento vão em alta velocidade eles precisam ficar

concentrados porque Qual é a tendência desses elétrons eles têm carga negativa e a gente já sabe que cadas de mesmo sinal se repelem se afasta uma das outras então a gente precisa ter uma forma de concentrar aí esses elétrons num pequeno ponto que a gente falou lá no início que é o ponto focal então para usar esses elétrons nós temos algo chamado copo focalizador ou capa focalizadora em Onde estão inseridos esses filamentos Qual a função dessa capa focalizadora Olha o nome focalizar fazer com que esses elétrons fiquem próximos muitos juntinhos um do outro para que

quando ele colidirem no alvo a gente tem uma concentração desse número de elétrons numa área bem pequena então o próximo tudo isso tá acontecendo ao mesmo tempo e a gente tá vendo aqui cada uma dessas etapas então ao mesmo tempo que eles vão ser acelerados eles têm que sair acelerados mas juntos então quem faz isso é a capa focalizadora e agora a etapa final do funcionamento desse tubo de Raio X é justamente aquele momento auge que é o momento que é o momento de parar esses elétrons Então nesse momento que os elétrons ser parados é

justamente o momento que esses elétrons colidem no alvo essa colisão transforme eles vêm numa velocidade ou seja eles têm energia cinética e aí esses elétrons vão colidir no alvo quando eles colidem diretamente nesse alvo também de tungstênio a energia cinética ou seja energia do movimento da velocidade lá que eles têm vai ser convertida tanto em calor quanto em raio x né aí que o processo todo acontece E aí para a gente ter ideia dessas quantidades Quanto é de calor quanto a gente tem de raio x Então nesse exemplo aí trabalhando com 80 cabeças a gente

tem 0.6% de raio x e todo o restante 99,4% é de calor então a gente pode quer dizer que o tubo de Raio X é um sistema que produz muito calor né a gente tem uma produção aí muito grande de calor e uma pequena produção de raio x porém que é suficiente para que a gente realize as imagens diagnósticas então percebe aí o funcionamento Quais são as etapas que a gente tem o que está ocorrendo dentro do tubo então eu espero que você tenha gostado desse vídeo qualquer dúvida é só deixar aqui nos comentários abaixo

e eu vejo você no próximo vídeo tchau tchau
