Sistema predial de esgoto sanitário #aula 1

salve galera da continuação aqui a vídeo aulas sobre hidráulica Hoje a gente vai falar sobre rede de esgoto sistema predial de esgoto sanitário o que seria o que pode ser considerado como rede de esgoto a rede de esgoto é o conjunto de tubulações conexões caixas furadas e demais dispositivos responsáveis por coletar e conduzir ao destina adequado os efluentes de esgoto com a garantia de segurança e ter feito funcionamento toda a água depois que passou pelo pelo uso do ser humano o processo dela para devolver ela para ela ser novamente tratada tudo é considerado isso ele

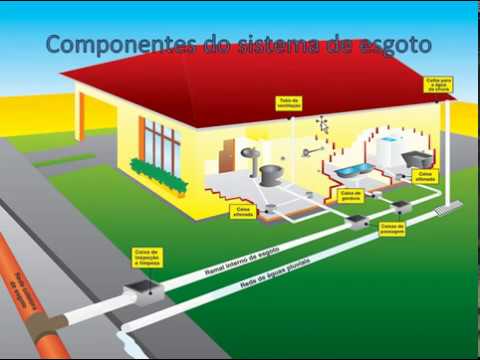

vamos lá Vamos estudar os componentes nessa aula de hoje a gente vai falar sobre componentes do sistema de esgoto essa primeira aula é mais para o pessoal ter uma base sobre nomes terminologia como eu já disse em outros vídeos essas aulas além de ser para pessoa poder fazer no próprio Lar Digamos que você não vai fazer você prefere pagar para um profissional fazer ao menos você tendo conhecimento sobre assunto você não vai ser enganado porque tem muito profissional aí de tem 15 20 anos e com profissional e não entende as técnicas porque colar tudo é

fácil desde que a água sai sai do nosso uso até entregar lá no esgoto da da rede pública né então Por onde começa os outros primeiro caminho são os aparelhos sanitários né são ligados a instalação predial permitindo o uso da água para higiene a bacia sanitária ou lavatório assim por diante né a cozinha também né uma peça muito importante para o esgoto sanitário ao desconector ou sifão são as peças que contém a camada líquida né Eu fecho hídrico que é fundamental para bloquear a passagem de gases contidos no esgoto né ela evita mau cheiro a

Nana que trata de especificação de esgoto é NBR 8160 eu vou deixar o link para quem quiser baixar isso aí NBR 800 é que trata de esgoto na verdade as MBR eu gosto sempre de mencionar elas porque ela é uma ferramenta tudo que você às vezes você tá com um profissional lá na sua obra na sua residência e o cara tá teimando não porque é porque não é porque é porque não é você vai baixo NBR e pronto já tira ele tem as vezes especificações certas do jeito que tem que fazer entendeu para não ficar

naquele achismo né Olha lá aqui ó essa é a parte importante ó fecho hídrico porque isso aqui é um cifrão de pia né no caso né a água Desce aqui e vai embora aqui para lá como Akita cheia de gás do seu esgoto e aqui tem água serve sempre vai estar esse fecho aqui essa água impede o retorno do mau cheiro mas constantemente com essa água esse fechou ele que é muito comum também aqui ó na bacia sanitária Como é feita por ele sempre tem aquela linha na bacia sanitária porque senão a casa da gente

acabaria com mau cheiro Quem tem problema de mau cheiro normalmente é por falta de ventilação por quebra desse fecho hídrico porque a gente vai tá vendo nesse vídeo mesmo o que acontece não é que cidade descarga essa água por alguns minutos ela fica seco aqui e como tem uma pressão do gás do outro lado esse gás acaba escapando voltando aqui e a casa fica fedendo o dia todo outro tipo de feijoada [Música] o ralo sifonado né a diferença da desse tipo de caixa para o ralo seco é que ela tem o fecho hídrico uma caixa

sanfonada denominação dela são as peças que recebem água servida de lavatórios banheiros Box pia e ao mesmo tempo que impede o Retorno dos gases no esgotos por ambientes podem também recolher a água de lavagem do pisos através da grelha nessa outra figura dá para ver legal ó olha como funciona o fecho hídrico a água aqui ela sempre vai estar como a gente estudou no instalações hidráulicas de Água Fria a água Sempre ela tá no mesmo nível quer dizer que toda vez isso vai estar constantemente com água né sempre vai estar com água nele mas o

que acontece Ela tá vindo água da torneira ou do chuveiro aqui não é aquela vai levantando aqui vai subindo ela automaticamente e aqui sempre vai ter essa água para não deixar o gás retornar terminologia comecei conhecer o nome das peças como que que se trata porque é igual eu disse muitas vezes a pessoa sabe mais ou menos o que quer mas só que aí Alguns profissionais aí com até com má vontade acaba abusando da gente não conhecer né nome de peça o que que vai usar olha aqui tá um esquema de uma ligação de esgoto

vai ser bastante usado [Música] vamos dar uma olhada aí tem por item aqui começou a primeira peça do conjunto são as peças de utilização né a partir da peça de utilização o próximo item que vai vir é são jamais ele descarga que a tubulação que recebe diretamente os efluentes dos aparelhos sanitários né é esse tubo que desce que desce do lavatório né da banheira lá da pia o primeiro pedacinho são chamado de ramal de descarga então gente já passou por aparelho sanitários de descarga o próximo agora é ramal de esgoto a maior desgoto que seria

é a tubulação que recebe os efluentes do ramais de descarga diretamente ou através de um desconector né através do sifão nota-se a gente pode reparar que o vaso sanitário ele é tanto um ramal de descarga quanto ele é ramal de esgoto porque porque a proteção que tem contra gases no vaso sanitário é o próprio vaso né Igual eu expliquei aquele desenho que vaso sanitário o vaso é a própria proteção né que depois ele já tem graça aí é considerado ao mesmo tempo ramal de esgoto a lá instalação primária de esgoto o que seria primária é

o conjunto de tubulação que contém gases proveniente do ramal de esgoto público e faça séptica esse aqui é o perigo é onde vem o cheirão tá vendo É o que vem aqui esse o tubo do lado do lavatório como ele vem direto para caixa sanfonada ele já não tem não tem o gás dentro dele porque o fecho aqui protege Mas vai lá o vaso sanitário já não se tirou o vaso para criança isso um jeito a tubulação primária é toda tubulação feita após o fecho ele a tubulação secundária é antes do fechou isso é o

conjunto de tubulação e dispositivo onde os gases não tem acesso nesse caso a passagem dos gases de esgoto é infinita pelo fecho hídricorizar a secundária ela cai na primária pode-se dizer que instalação secundária são todos os ramais de esgoto e instalação primária não perdão a instalação secundária são todos os ramais de descarga e a instalação primária são todos os ramais de esgoto coincidem siga em frente tubo de queda o que seria o clube de guerra e isso é usado em sobrados prédios né onde tem mais andares o que que é a tubulação vertical é esse

tubo aqui no roxo vertical que existe nos prédios recebe os efluentes do ramal de esgoto Olha analisou que vai descer todo o esgoto e ventilação Nossa foi muito importante é o conjunto que permite é retirado dos gases de entrada do ar atmosférico para o interior da instalação de esgoto dessa forma a ventilação protege as desconectores impedindo rompimento do fecho hídrico né evita de faltar aquela ave de fazer aquele borbulha olha aqui ó [Música] esse tubo aqui ó ele só vai ser esse tubo de ventilação ele evita fazer a bolha ali porque vai descer a água

aqui depois Aqui tá cheio de ar de gás do próprio esgoto como não se não tiver nenhuma saída para ele se não houver essa saída Olha como a gente tá vendo aqui o que que vai acontecer na hora que essa água passar vai voltar todo o gás para casa negativa desse lado aí para isso olha lá a água desceu o que acontece além quando a água fornecer Esse é esse gasto aqui que é aqui ele vai ter que se deslocar para algum lugar se não tiver pronto deslocar o que acontece ele vai criar pressão positiva

empurrando o gás para dentro da sua casa ao mesmo tempo que a água vai estar criando uma pressão negativa puxando assim uma retrocefonagem de ventilação o que acontece na hora que descer o ar vai sair acabou de passar vai voltar a Harpa dentro da tubulação para manter a mesma pressão quer dizer que vai evitar o mau cheiro não vai para dentro da sua casa ela vai me ensinar lá para cima da estrutura do seu domicílio às especificações de ventilação a colunação a colônia de ventilação deve ter relação vertical com a parte superior aberta tanto entrar

quando a pressão dentro dessa tubulação os diâmetros segundo a NBR 8160 o mínimo padrão mínimo para casa diâmetro nominal de 50 mm e edifícios nominal de 75 porém existe uma tabela não vou entrar mais no fundo do que isso não vai ficar muito comprido aqui aí vocês baixando lá tem a tabela certinha para dar muito certo o mínimo é esse aqui ó 50 mm para casa 75 para ele é difícil uma crise mínimo de 1% impede a entrada de esgoto pelo tubo que que é a crise subindo vai subir um por cento Porque jamais de

forma alguma esse tubo esse tubo que cor é essa azul Clarinha ele jamais ele vai poder ter água dentro dele por isso tem que ter uma crise aqui e se tiver dentro dele aí vai não vai passar entendeu ele não vai mas está ventilando e ele mesmo vai estar devolvendo o mau cheiro da sua casa outro fato tem que ser muito importante para coluna de ventilação nível de borda né o que que acontece a tubulação aqui aonde ele vai entrar na quando é uma casa normalmente ventilação daquilo já vai subir direto agora quando é um

edifício uma coisa assim ele vai entrar na coluna de ventilação essa entrada da coluna de ventilação ela tem que estar no mínimo 15 cm acima do nível de borda do celular sanitário Porque caso houver alguma pressão alguma obstrução desse tubo de queda ou do seu ramal de esgoto para que a água não não venha a entrar nesse subjuntivação sobre aquele Ele sempre vai ter que estar seco nada pode passar por ele vamos seguir para frente e esse aqui é o terminal de ventilação ele é para proteger ele fica lá em cima da sua casa em

cima do predinho para evitar de entrar inseto esse tipo de coisa é como eu disse o tubo de ventilação ela sempre vai ter que ficar limpa vazia e já imaginou Caiu um rato aqui dentro da casa agora vou falar de novo eu já postei um vídeo já só sobre ventilação só sobre ventilação de de água de abastecimento de água né aí vocês dão uma olhada lá que vocês vão entender a importância da ventilação o que que acontece Digamos que não tenha ventilação aqui né não existe isso vai dar retrocefonagem né trazendo o cheiro do esgoto

lá da cidade toda eu moro em Hortolândia o cheiro do esgoto da cidade inteira de Hortolândia voltando para o meu banheiro não é legal isso agora para quem viu os vídeos anteriores quem não viu Dá uma olhada lá sobre instalação de água fria vai entender quer dizer uma retrocefonagem já trouxe o gás para dentro do meu banheiro né trazer o gasto dentro do meu banheiro a segunda regras se fornagem que é a falta desse desse tubo de ventilação aqui é a segunda retrovisor vai fazer esse gás desse esgoto da cidade inteira entrar dentro da minha

caixa d'água entendeu eu vou estar tomando água poluída com esgoto da cidade toda e aí é uma coisa nova a maioria dos enganadores não fazem ventilação nem da caixa d'água nem de esgoto isso tem que prestar atenção muito encanador vai bater o pé e Igual eu falei para não bater o pé basta tê-la a NBR 8160 e pronto você já prova ali já não tem não tem discussão né Mas vamos lá que senão o vídeo vai ficar muito longo vamos ver os dispositivos de inspeção O que são os dispositivos de expressão Um dos dispositivos de

dispensar a gente tem na cozinha é a caixa de gordura né que recebe esgoto vindo diretamente do ramal de descarga da pia da cozinha possui um sifão que requer gordura dentro da caixa impedindo que essa seja conduzida pela tubulação dessa forma pode ser efetuar a limpeza periódica para eliminação da gordura e mais materiais que fica resíduos nela olha lá o funcionamento da caixa de gordura Esse é o tubo de saída que ele fica com a boca virada para baixo aqui ó vim direto da cozinha joga a água com a sujeira ali ó e o que

que acontece como a água é mais tensa do que a gordura a água vai para o fundo por isso que esse tubo é virado para o fundo sempre vai estar ligado todo mundo porque o óleo a gordura vai estar sempre flutuando essa gordura não é para entrar aqui dentro aí o que que acontece com o passar do tempo essa camada de gordura cada vez se tornando mais espessa mais espessa até que não vai haver mais água aqui embaixo vai parar de sair lá vai transbordar que o que que acontece tem que ser feito a limpeza

manual a retirada manual desse material olha essa caixa aqui ela é maravilhosa [Música] a água pode ficar lá dentro não é a água que provoca mau cheiro provoca nada tirando só gordura você tira agora jamais em hipóteses e alguma me coloca soda desencostante ou coisa parecida aqui dentro pessoal vai ter mania de jogar jogar soda quente aqui o que acontece Você joga só da quente aqui você acabou com a caixa de gordura então não precisaria ter caixa de gordura na sua casa não sou residência porque se jogou a solda aqui a solda tá quente ela

vai pegar essa gordura e vai jogar pela tubulação porém essa soda uma hora ou outra ela vai esfriar aonde esfriar vai ficar essa bucha aqui dentro dessa tubulação você vai perder essa tubulação tá Não faça isso Esquece esse negócio de solda pessoal falou ah joga só manda de solda Esquece esse negócio aí tem que limpar manualmente isso aqui ou você faz eu pago alguém para solicitado para fazer vamos seguir em frente então com inspeção a caixa de inspeção não confunda caixa de inspeção com caixa de gordura essa aqui é para ela ficar segura ela vai

ficar com material dentro dela a caixa de inspeção não ela pode ser chamada de caixa de passagem essa aqui ela é destinada a inspeção a limpeza desobstrução né junção mudança de declividade né mudança de direção deve ser instalado a cada 25 metros né o mínimo né a distância máxima entre um e outro 25 metros isso daqui é no tubo de esgoto mesmo do vaso sanitário você coloca isso aqui é onde vai passar todos os defeitos dentro com água e ela não é não fica com nada dentro dela ela é só a passagem ela recebe esgoto

primário por isso motivo ela tem que ter as tampas fechadas Aí temos a caixa de inspeção em PVC que é o top de linha é mais fácil de limpar Mas fácil para tudo né durabilidade porém em muitos casos às vezes pelo tamanho pela quantidade que venha a gente sabe que tem que usar isso aqui ó que a caixa de concreto ou a caixa de alvenaria é muito casos aí em prédios por exemplo se usa muita casa de alvenaria porque o volume é muito grande aí a gente precisa de uma caixa maior outra peça muito importante

é a válvula de retenção para esgoto essa aqui ó é a conexão instalada nos a mais prediais após a caixa de inspeção ela fica depois dessa aqui eu peguei essa foto na internet eu acredito que a saída para o esgoto da rua seja nessa direção o que que acontece aqui no meio você vem e coloca a válvula de retenção essa criança aqui para que que ela serve Olha ela tem como ela tem uma certa deixa eu mostrar outra foto aqui para vocês lá por dentro tá vendo os detritos só saída só vai entendeu quer dizer

que no caso de uma enchente alguma algum problema no esgoto da sua rua que a água queira voltar transbordar também essa tampa ela se fecha entendeu não vai ter esse negócio de esgoto de outras pessoas mas eu sempre penso isso vou ter uma coisa nojenta Mas é bom que pega na cabeça da gente imaginou você tá com a sua casa aí não dava com esgoto da sua cidade inteira não é legal e sem falar que evita entrada de inseto de rato é muito importante isso bom gente não vão já deu 23 minutos e vídeo Por

enquanto foi só para conhecer as peças mesmo qualquer dúvida qualquer reclamação ou sugestão vocês podem colocar aí nos comentários Quem gostou do vídeo por favor se inscreve aí que eu tô começando agora né dá um like aí e eu vou deixar NBR claro né deixar NBR 8160 na descrição do vídeo e é a próxima aula vou falar sobre declividade da tubulação de esgoto declividade e dimensionamento o tamanho Como que você vai saber o tamanho qualquer habitual do estudo da sua rede de esgoto tá bom valeu gente até mais obrigado
