LABGEO - Ensaio de Cisalhamento Direto de Solos

o casamento direto com sitcom final em uma amostra de solo sob uma tensão vertical a qual é aplicada centralmente através de um braço de alavanca posicionada na parte inferior do equipamento assim uma força horizontal aplicada ao solo e medida através de uma célula de carga o deslocamento horizontal é medida através de um sensor de deslocamento localizado externamente o Anel e o mesmo procedimento aplicado o deslocamento vertical e para obter as características físicas da amostra de solo é necessário conhecer as dimensões do anel precisaria meta desta forma com auxílio de um paquímetro determina seu diâmetro e

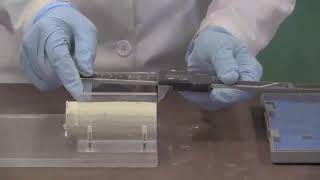

altura do Anel E aí e em seguida mede-se a tara do Anel e já para determinação do teor de umidade da morte de solda sendo ensaiada é necessário a obtenção das terras das cápsulas E aí e agora procedimento de triagem do corpo de prova é necessário o anel de cisalhamento o estilete dois calços 3 cápsulas de alumínio já previamente taradas e o prisma de solo inicia-se a calagem marcando-se o diâmetro do Anel é assim com estilete corta-se o solo de maneira que este fica completamente confinado lateralmente dentro do Anel E aí E aí E aí

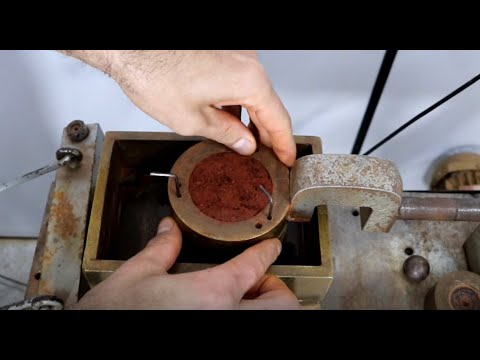

E aí E aí [Música] E aí o negão após a triagem três porções de solo são colocadas nas cápsulas para determinação do teor de umidade inicial da amostra on é encerrada talhagem mede-se a massa do anel com o solo e as três cápsulas E aí [Música] E aí [Música] E aí [Música] E aí e antes de posicionar o anel do equipamento de cisalhamento é necessário acoplar ao anel um braço externo o qual transferir a força vertical a luz Bom primeiramente o calço inferior de posicionado na base da Caixa o intuito de posicionar a amostra de

solo centralmente a força horizontal assim o anel com solo pode ser posicionado e o cabeçote superior move amostra de solo para a porção central do conjunto e por fim satura se amostra com água e após 24 horas em março em água inicia-se a fase de consolidação do solo esta fase consiste na aplicação da carga vertical através do braço de alavanca situada na parte inferior do equipamento de cisalhamento direto e após 24 horas de consolidação e posiciona-se os leitores deslocamento horizontal e vertical e as travas de segurança são liberadas e o equipamento com aplicar a força

vertical é ativado e os sensores mostram as leituras da força horizontal em que reuniu dons e dos deslocamentos em milímetros o gráfico presente na imagem corresponde a força horizontal pelo tempo decorrido durante o ensaio neste ensaio de cisalhamento direto a velocidade aplicada foi de 0,5 mm por minuto aplicação de deslocamento horizontal deve ocorrer até uma de Formação mínima de 10 porcento que neste caso representa um deslocamento horizontal de 6,5 MM a é finalizado ensaio os sensores são retirados EA caixa removida do equipamento após a retirada da água da caixa de ensaio o anel superior de

cisalhamento é retirado o E aí E aí e pode-se notar deslocamento no plano horizontal na amostra de solo ocasionada pelo cisalhamento e ao final são retiradas três porções do solo para determinação do teor de umidade final 1 o piercing as cápsulas são colocadas na estufa A 105 graus por 24 horas E aí
