tá beleza vamos calcular aqui então qual vai ser a tensão normal nesse bloco que tá ali né a gente tá puxando ele com 10 kg newtons bom Fala aí eu sou professor Rafa do responde aí e na aula de hoje nós vamos falar sobre a extensões aqui na Rede Smart né na resistência dos materiais se você precisa aprender sobre tensão normal tensão cesariante fica comigo nessa aula aproveita também deixe seu like se você gosta do nosso conteúdo ativa o Sininho para receber as nossas notificações e se você não é um inscrito tá marcando bobeira é

só apertar o botão vermelho e se inscrever galera atenção né a gente tem atenção normal atenção cesariante tudo isso tem fórmula e tem aplicação e para você ter ali tudo resumidinho a gente fez um resumão É só baixar entrando no link que está na descrição aqui desse vídeo entrou lá no link baixou o seu resumo Aproveita porque ela vai ter as fórmulas e aplicações falando de tensão normal tensão para você tá bom agora sem ser no resumo aqui na aula Vem comigo que a gente vai falar sobre cada uma dessas tensões Bora lá bom começando

pelo seguinte imagina que você tem aqui Um bloco né bloco não ali no caso uma barra um tronco de madeira e você faz 10 kg newtons ali puxando esse tronco de madeira para tentar tirar ali da parede que acontece esse 10 pelo newtons a gente chama ele de esforço normal porque é um esforço que tá acontecendo ali ao longo do eixo do meu tronco ali ao longo do eixo ali dessa minha barra de madeira tá e o que pode acontecer pode ser com essa força né com essa esforço normal esse tronco de madeira quebre e

a gente vai falar que esse tronco de madeira ele quebrou por conta de uma tensão normal ele não resistiu essa tensão normal tá outra coisa que pode acontecer é fazer ali uma força de 5 kg newtons mas agora no meio do tronco e sem ser na direção do eixo do tronco ali numa geração perpendicular e pode ser que esse tronco né ele também quebre nesse caso a gente tem ali uma tensão cinzariante que aconteceu por conta de um esforço cortante né essa força Ele perpendicular a gente chama ela de esforço cortante ela gera uma atenção

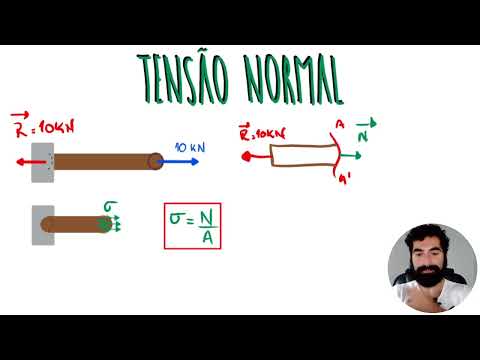

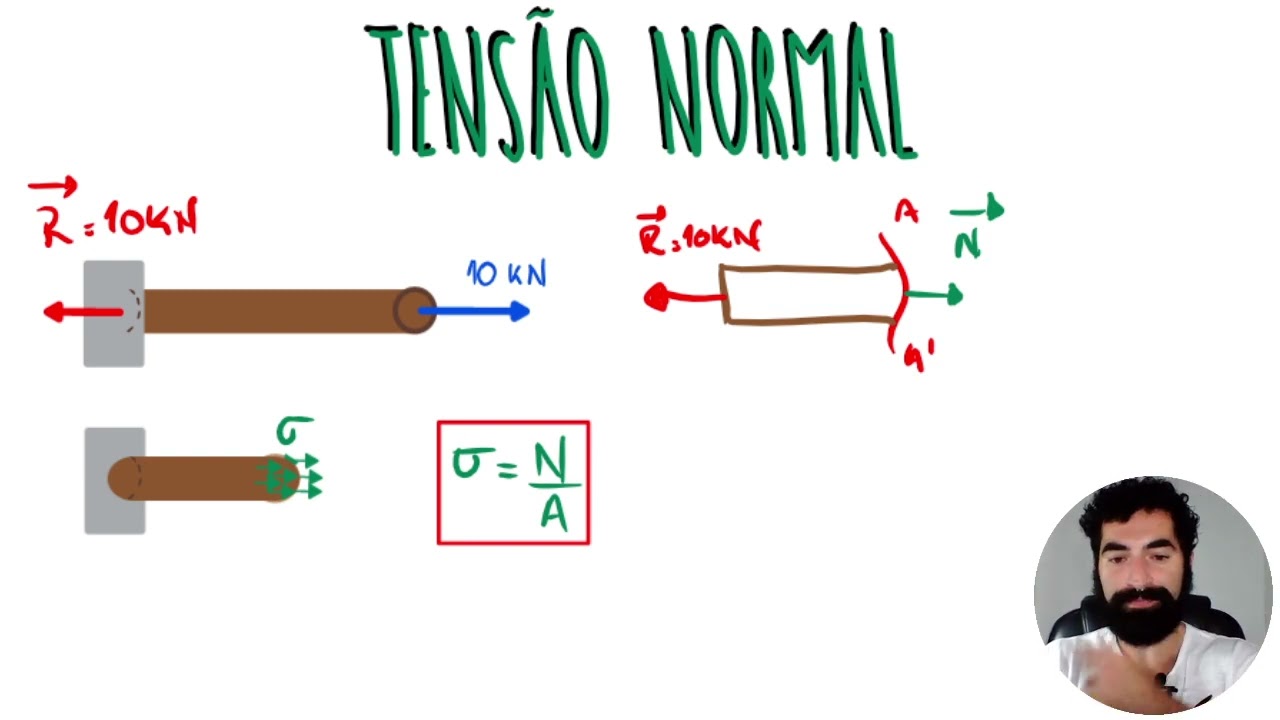

cinzelhante bom Vamos aprender então a calcular esses valores de tensão normal e tensão sediante porque com eles a gente vai saber projetar e poder assim então calcular né se as nossas Barras vigas vão suportar aos esforços que a gente vai colocar nela começando então pela atenção normal tem ali o meu bloco né bloco tem que parar de falar logo eu tenho ali a minha barra de madeira com um esforço normal de 10 pelo newtons e que vai acontecer vai acontecer que se eu pego uma sessão dessa minha barra de madeira ou seja cortar ali tentar

olhar para o meio da minha barra de madeira o que que vai acontecer eu vou olhar para essa para essa área né que eu cortei e eu vou ver que ela vai ter algo que a gente chama de tensão normal É como se essa força de 10 Kg ela estivesse ele distribuída ao longo de toda essa área da minha barra de madeira tá então Ó vou ter aqui então que essa tensão normal a gente vai calcular ela fazendo o quê Fazendo o meu esforço normal dividido pela minha área tá e como é que calcula esse

esforço normal bom se eu tenho ali uma força de 10 Kilo neutros puxando o meu bloco para direita eu vou ter uma reação aqui no apoio do bloco para a esquerda né porque a gente quer que esse bloco fique parado essa reação é igual a 10 kg né que aí ele vai ficar em equilíbrio ele não vai se movimentar tá E aí eu vou olhar agora então para o meu bloco de madeira beleza eu tenho aqui meu bloco de madeira né e eu vou fazer o seguinte eu vou abrir aqui uma área desse meu bloco

né eu vou ler aqui para uma área dele aqui uma área a linha tá E quem é esse esforço normal e se fosse normal vai ser a força que vai aparecer aqui nessa área que eu abri para saber qual o valor desse esforço eu tenho que olhar todas as forças antes dele antes dessa minha área a linha né olhando para a esquerda tem essa força aqui de reação é igual a 10 quilo newtons tá se essa força de reação é igual a 10 kg né quando eu corto ali essa minha área a linha eu não

preciso olhar mais para esse lado aqui direito do bloco Então como se tivesse aqui o bloco até a minha área a linha isso aqui é um corpo é um corpo que tem que estar em equilíbrio só que agora eu tô olhando né qual é o valor da minha do meu esforço normal em cima de uma área da sessão reta desse bloco tá E aí para esse sistema ali né do bloco indo do apoio até a área onde eu tô olhando está em equilíbrio a gente vai ver que essa normal ela vai 10 quilo newtons e

uma coisa que a gente tem que reparar se essa normal ela realiza é tração Ou seja que aumentar o tamanho do bloco que tá tentando expandir o bloco A gente vai ter uma normal positiva se ela realizar uma compressão ou seja se a gente tiver uma normal que vai apontar para cá aí seria uma normal negativa tá bem Isso aqui é uma convenção que assim né a gente vai ter uma uns uma tensão normal positiva quando for tração e uma tensão normal negativa quando for com pressão tá beleza vamos calcular aqui então qual vai ser

a tensão normal nesse bloco que tá ali né a gente tá puxando ele com 10 kg newtons bom repara no seguinte a gente está falando que a tensão admissível seja o conto esse bloco aguenta sem Mega para escola ele aguenta uma pressão ali uma atenção normal de 100 Mega Pascal tá como ele tá dando essa atenção demissível em Mega Pascal a gente pode utilizar não precisa calcular as coisas de nós se isso não precisa fazer transformar tudo em Newton e transformar a área em metro quadrado para ter o Pascal você pode utilizar essa tabelinha daqui

ó e como eu sei que a minha intenção de missível tá em Mega Pascoal eu vou deixar a área em milímetro quadrado e vou deixar a força em Newton se a minha atenção estivesse em giga Pascoal aí eu podia deixar a força que o neutro e a área em milímetro quadrado mas como eu quero trabalhar aí com o mega Pascal eu vou deixar a área em milímetro quadrado e a força em Newton tá então beleza olhando ali para minha seção reta a gente viu né Que essa normal ela vai acabar sendo igual a essa força

que tá puxando né o nosso o nosso bloco porque ali olhando 10 kg newtons da reação até a área da seção reta eu vou ter então esforço No Roger 10 quilo newtons tá então já sei o valor do meu nzinho daqui do meu esforço do da minha atenção normal vamos calcular agora então minha área né então tem aqui ó a área é igual a pi r² é que vai ser igual a pi como eu quero essa área em milímetro quadrado eu posso deixar o raio em milímetro então vou deixar aqui 10 ao quadrado que vai

ser igual então A 314 MM quadrado portanto a minha atenção normal vai ser igual vou deixar o meu esforço normal tá aqui né 10 Kilo newtons passando para Newton vai virar 10.000 newtons dividido pela área que são 314 milímetros quadrados Então esse aqui vai ser igual a 31,8 e a unidade é o mega Pascoal porque eu usei newton por milímetro quadrado isso é menor do que a tensão admissível então essa barra de madeira e ela não vai quebrar por conta das forças normal tá mas e o esforço cortante Será que ela quebraria bom o esforço

cortante ele vai gerar uma tensão que a gente chama de atenção cesariante então agora ali olhando para minha área da situação reta essa tensão ela é uma atenção que tá ali perpendicular ao eixo do da minha barra de madeira tá beleza que acontece aqui a canção ela não segue um padrão bonitinho que nem atenção normal ao longo da área ele da minha atenção eu vou ter uma figura de tensão sugerente muito estranha tá bem só que se a gente considerar essa minha barra de madeira como você não Pino um prego algo bem pequeno aí a

gente pode ter sim uma atenção suficiente média e que a gente vai fazer calculando o esforço cortante dividido pela área tá então no caso De Pinus pregas que vai ser aonde a gente vai calcular a atenção cesariante a gente vai fazer isso vai ser o esforço cortante ver dividido pela área tá bom Vamos encontrar então esse esforço cortante ver para isso eu vou olhar eu tenho aqui uma reação nesse lado eu tenho uma reação desse outro lado como a minha força de 5 kg está bem ali no meio então as reações elas vão ser equilibradas

eu vou ter 2,5 2,5 kg aqui na direita e 2,5 pelo newtons aqui na esquerda tá olhando então para minha barra é fazendo aqui o general do Corpo Livre dela eu tenho 2,5 2,5 km para cá e 5 kg aqui no meio beleza e aí eu posso pegar aqui minha área né para onde eu vou ver o meu esforço cortante aí você pode escolher para a esquerda para direita eu vou escolher aqui a esquerda do 5 kilos tá então tá aqui a minha área a linha olhando para essa área a gente pode olhar só para

o pedaço de madeira né até a área não precisa olhar para o corpo todo então vou ter aqui ó 2,5 pelo newtons e vou ter aqui na minha área o meu esforço cortante ver e a gente pode ver que é igual a 2,5 kg nêutrons tá beleza com isso então sabendo as forças cortantes agora eu vou calcular minha atenção fizeram antes tá aqui no caso da meu bloco de madeira a tensão admissível é de 10 MB vamos calcular então se eu ter uma atenção suficiente maior ou menor do que essa admissível tá a área vai

ser aquele mesmo esquema né como a tensão admissível tá em Mega para escola eu vou utilizar em milímetro quadrado e a força em Newtons então a minha área é igual a pi R quadrado o raio aqui do meu bloco de madeira ainda é 10 mm então vai ficar 10 ao quadrado o que vai dar igual a 314 milímetros quadrados portanto a minha atenção fizeram vai ser igual ao meu esforço cortante que é igual a 2.500 né a gente viu 2,5 isso vai dar 2.500 newtons dividido por 314 milímetros quadrados e é igual a 7,96 Mega

Pascal Então tá de boas essa blocos de madeira aí também não vai quebrar por conta do esforço cortante por conta da tensão se garante ele não vai se zagalhar tá ele vai ficar ali inteiro beleza é uma coisa além disso é que a gente tem dois casos de cisalhamento esses elementos simples e o duplo o que a gente viu agora pouco era um caso de esses elemento duplo é esse que eu vou explicar para vocês agora depende muito se o professor de vocês aceita ou não tá se ele não aceitar você sempre tem que cortar

a área dessa ação reta encontrar lá qual é o esforço cortante Agora se ele aceitar vocês podem simplesmente falar o seguinte no caso do X elemento simples você corta aqui o seu corpo numa área a linha a gente vai ter aqui 2,2,5 não é a reação aqui nesse caso ela vale 5 kg newtons ela tem um lado para reagir com aquela força de 5 kg e aí o meu cortante aqui sobre essa área vai ser igual ao 5 pelo newtons tá então a gente vê que não esses elementos simples o esforço cortante Ele é igual

a força que eu tô aplicando tá E aí vou até então que a tensão de seus elementos é igual importante sobre a área que vai ser igual a força aplicada sobre a área agora no caso esses elemento duplo que foi que a gente resolveu se eu cortar aqui a área né acontece que agora a reação é a metade porque eu tenho dois pontos de reação Então a gente vai ver aqui né que o cortante ele vale 2,5 kg newtons que é metade da força que eu tô aplicando portanto aqui eu vou falar então que o

cortante Ele é igual a metade da força aplicada porque eu tenho ele dois pontos de reação e a minha atenção de seus elementos vai ser então cortante sobre a área vai ficar então a força aplicada dividido por duas vezes a área esse caso elemento duplo tá bem se o seu professor deixa você utilizar essa ideia direto na prova você pode utilizar senão sempre tem que fazer essa dedução que eu fiz agora que é cortar ali a área e encontrar o seu esforço cortante para então encontrar atenção esses elementos Ok E aí esse vídeo ele te
