🔧 PASSO a PASSO para MONTAR um QUADRO de COMANDO para BOMBA de POÇO - Ep2

E aí [Música] e Fala meu amigo eletricista seja muito bem vindo ao segundo episódio da primeira temporada da série Embaixador em obra uma série original aqui ó dá em geral o episódio anterior vocês visitaram comigo nosso cliente e em seguida fizemos um projeto para atender a problemática do nosso cliente nesse Episódio agora vamos colocar a mão mais na massa isso mesmo vamos aprender a tirar do Papel o projeto e colocar em prática ali montando o quadro do nosso cliente isso mesmo vamos montar passo a passo projeto do nosso cliente que é um quadro de bomba

para um poço artesiano você vai ver desde o zero da Montagem até o acabamento desse quadro Aguenta Firme aí que até o final desse vídeo eu vou falar mais sobre a semana profissão novo eletricista que vai rolar aqui no nosso canal já aproveita também se você não é inscrito nosso canal já se inscreve no nosso canal Ative o Sininho das notificações e o Deixa aquele Life Vamos colocar a mão na massa então E aí é bom galera é o primeiro passo agora vai ser a gente definir a porta do quadro aquilo que a gente já

tem alguns sinaleiros aqui o vermelho verde amarelo azul chave seletora de 3 posições e o botão duplo é aqui no projeto do cliente como vocês podem ver aqui ó falta gente colocar o botão de emergência na porta também eu tenho eu vou ter que ir um Sinaleiro que vai indicar o motor parado motor funcionando olha térmica e falta de fase beleza e isso compondo a porta né um Sinaleiro vermelho verde ou amarelo azul vindo para parte de acionamento a gente vai ter o botão de emergência vamos ter aqui o botão duplo como vocês podem ver

aqui ou desliga e Olívia um botão duplo e vamos ter uma chave comutadora o posições como eu já mostrei a vocês aqui certo então de forma lógica a gente vai começa a definir quilo temos um botão vermelho ou Sinaleiro vermelho que vai indicar o motor em operação sinaleira o verde vai indicar o motor em funcionamento se não liga Amarelo vai indicar a falha térmica e um azul vai indicar então a falha de por falta de fase o comutador aqui de três posições vai fazer a seleção de automático manual é vai ficar aqui e o botão

duplo Quando eu colocar na posição manual ele vai fazer o liga e desliga providenciar agora que o botão de emergência vai ficar logo mais aqui embaixo Beleza Aqui nós temos o chassi do quadro temos o disjuntor geral é um dois três parciais aqui que a gente sempre usa nosso projeto para alimentar o relé falta de fase e ele e temos um relé de nível contator e temos aqui o nosso relé térmico né é mas abaixo aqui temos os bores separei assim pra tu ficar melhor tem uns pr-stn é aquele trifásico com neutro tem uns a

saída para o motor o ver tava a gente vai colocar temos a saída dos três eletrodos né vai ser inferior perde o e referência e tem uma saída da bóia vai ter boia também está aqui nordea grama que como vocês podem ver tem doze portas em que sai pelas boias em dois três aqui dos eletrodos vocês vão acompanhar eu a beleza volta agora aqui eu já providenciei o botão de emergência é ela está completa aqui a nossa porta botão Começando aqui botão de emergência botão duplo liga-desliga chave seletora o computador de 3 posições para fazer

a seleção automática manual e hoje sinaleiros que irão indicar a gente falou funcionamento parado faz a térmica aí falta de fase é a definição das distâncias vocês tem que observar uma coisa muito importante não pode ficar muito longe fica muito desproporcional então assim não pode ficar muito próximo eu não pode deixar muito próximo também não pode deixar muito longe porque ele fica uma coisa muito desproporcional de acordo com a face do quadro você pode determinar também os espaços de uma forma que não fique tão desproporcional uma distância mais ou menos e pode deixar em torno

de 85 né que é oito centímetros e meio a 90 também pode ser Observe que eu tô deixando aquilo de eixo a eixo em torno de 9cm ou 90mm centro e sinaleiros a distância é um pouco menor um professor aqui que a gente deixa em torno dele seis centímetros ou 60 MM entre esse maluco beleza é isso aí é se possível deixa uma ver gol traz aqui direitinho para tentar deixar uma distância maior entre o botão duplo e é o botão de emergência para ele ficar mais separado né Na hora do acionamento a gente não

confundir bater no botão de emergência ou no botão duplo a gente sacar um pouco ao invés de novo cm para gente pode deixar com 10 é mas eu vou traçar aqui rapidinho vocês acompanha aí vamos lá beleza agora nós vamos para poder definir todo ou esses componentes na porta a gente vai precisar encontrar o eixo da porta né no sentido vertical como ele é uma porta de 30 o painel é de 30 quadro a gente vai pegar aqui os 30 Vão marcar 15 né pode marcar os 15 aqui ó E aí E aí [Música] [Aplausos]

[Música] [Aplausos] E aí [Música] [Aplausos] [Música] E aí E aí E aí E aí E aí [Música] E aí [Música] E aí e vamos primeiro dar um furo né a gente faz essa Furação depois a gente vem com serra copo 102mm né certo oitavo ou 2mm que é o diâmetro do tanto do sinaleiros como dos botões enfim que todos eles Beleza então vamos ficar coração [Música] E aí [Música] E aí [Música] é bom galera que é um dos passos mais importantes e além da porta com Vocês acabaram de ver a hora de definir Então os

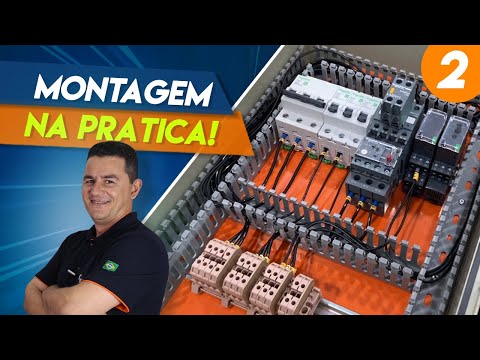

componentes espaços né entre Trilhas e canaletas e os dispositivos que irão ficar no chassi de montagem do quadro caminhão do as partes mais importantes porque porque se você não tiver cuidado não tomar não se atentar para alguns detalhes você acaba fazendo um quadro muito apertado e na hora da manutenção gente sofre né Principalmente ou ela exista que tá no dia a dia aí prestando manutenção O que nós vamos fazer aqui como eu tô vendo que a gente tem um certo espaço é pegar a canaleta que nós já definimos né E como nós chegamos a essa

câmera lenta aqui essa daqui é a 30 50 primeira medida sempre a base é a segunda medida altura Então ela é 30 50 ou 30 por 50 definir porque trata-se de um quadro Zinho básico né apenas uma pomba gira do poço temos um Geral de 16 Então a gente tem cabo aqui de 2,5 MM então a gente não vai ocupar muita canaleta então a canaleta nesse tamanho aqui nesse diâmetro aqui já atende muito bem 30 por 50 beleza é a distância temos que nos preocupar uma das coisas tem que temos que nos preocupar é o

acesso aos Bornes né você precisa deixar um espaço bom aqui para que na hora do fechamento do quadro você não tenha tanta dificuldade o som é fazendo de baixo para cima né você deixa esse espaço aqui que é onde você vai chegar com a fiação para fazer o fechamento do quadro como eu falei aqui a gente tem alimentação saída para o motor saída para o relé de nível e saída para bóia certo a segunda linha segunda linha vai ser a nossa canaleta aqui ó então deixar Sempre o espaço que deu para gente pegar aqui né

fazer um de repente conectar a nesse porre então é muito importante deixar espaço aqui entre o porre e a canaleta certo então Temos bastante espaço dá para gente descer uma dica importante também qual é o dispositivo maior aqui nessa nessa terceira linha é o meu contator com relé térmico então eu posso me basear com ele né posso deixar um espaço aqui que Não dificulta que a conexão do relé vi que aqui em cima está muito bom tô aqui ainda assim não está totalmente definido estamos buscando os espaços ainda né como vocês podem ver aí eu

já sei que já tem muito espaço tanto embaixo como em cima eu posso voltar aqui ó vou voltar deixar um espaço não precisa ser exagerado demais posso voltar não precisa se preocupar com os outros componentes porque se eu fizer baseado no conjunto contator relé Hoje é mais espaço vão ficar bom então já vim aqui no espaço tá bacana eu posso subir um pouco essa canaleta aqui é sou um pouco essa câmera lenta subir um pouco também os Bornes aí eu ganho mais espaço aqui é muito importante esse espaço aqui na hora do fechamento do quarto

beleza após definir dos espaço as linhas é de ser um pouquinho após definidas as linhas só marcar aqui com o lápis casal linha né e pega o eixo do do treino do borne pega o eixo da canaleta pega o eixo aqui do disjuntor e da outra canaleta faça os riscos e aí a gente começa a cortarem a furar a nossa Chapa e fixado canaletas e Trilhos beleza vamos lá ó E aí [Música] é bom concluímos então o circuito de potência do nosso quadrinho aqui de comando né tem que bomba saímos aqui dos Bornes dos 3

primeiros volumes com RST como vocês podem ver fizemos uma ligamento com RST mesmo poderia ser L1 L2 L3 mas tanto faz viemos percorremos a canaleta alimentamos o disjuntor aqui em cima 1rst também saímos do disjuntor com RST também percorremos a canaleta aqui e viemos alimentar o contator e o RST também Observe que do contratou já coloquei um terminal duplo onde eu tô pegando uma derivação aqui ó como vocês podem ver a gente dá para perceber aqui todos os três está vindo alimentar os disjuntor de comando aqui com RST também é tão saímos o disjuntor alimentamos

o contator do contator fizemos uma derivação no próprio terminal duplo e alimentamos ou os três disjuntores monopolares quem é do falta de fase saímos com RST também aqui do dos três disjuntores mona Que logo abaixo fizemos percorremos também aqui e alimentamos o relé falta de fase uma rs e tem aqui ó e observe que esse outro no terminal terminal duplo é um tá saindo dos fios aqui ó esse fio tá vindo ela fase ter ou L3 tá vindo alimentar o comum que o 11 novo relé falta de fase para daqui a gente fazer então o

da início comando é como vocês vão observar no diagrama beleza é um feito o circuito de potência o fim do circuito de potência alimentado também o relé falta de fase e foi através dos três disjuntores monopolares beleza vamos que vamos Fala galera colocamos então o chassi né ou a placa de montagem dentro do quadro já parafusando os aqui aqui dizemos a fixação dela que é por meio de parafuso mesmo aqui agora a gente vai fazer toda a fiação da do chassi né para cá para a porta que é para sinalização acionamento a chave 3 posições

e o botão de emergência que vai estar aqui beleza como eu falei para você sabia tem alguma Fiação e tenha uma reação aqui que saiu do 11 do que é o comum do relé falta de fase e vim alimentar esse bloco auxiliar aqui o 53 e meia um vai fazer a sinalização de motor funcionando e motor Parado né esse Block auxiliar aqui que nós acrescentamos e os eletrodos que saindo daqui do relé de nível e Ah tá como é esse que é eletrodo superior eletrodo inferior e eletrodo referência em por ele vai dar início a

ao comando da porta beleza vamos lá e E aí E aí beleza galera Cês viram aí que a gente comprou a parte fiação né de início Fizemos a parte de potência agora Fizemos a parte de comando né tá tudo solto aqui ainda mas conseguimos aliviar já agora a gente vai começar ver a parte de acabamento vocês vão ver que eu vou dar acabamento nesse chicote aqui que vai para que vem da se vende a porta para o chassi né vamos dar o acabamento nele aqui e depois colocar a tampa das das nossas canaletas aqui para

que é o retoque final Beleza já na de última hora faltou os terminais duplo que esse aqui o que pega dois cabinhos de de Um milímetro gente teve que colocar dois terminais em cada conector aqui cada porta beleza mas vamos lá vamos só dar acabamento em algumas abraçadeiras aqui eu acredito que dele e é isso aí e vamos dar acabamento depois a gente faz os testes e pronto voltando agora aqui fizemos então toda a parte de acabamento né amarramos aqui com as abraçadeiras é poderia ter colocado a canaleta sozinhas mas não vem ao caso agora

para essa aplicação quadras nem tão pequeno a gente preferiu fazer o acabamento a mão mesmo usando abraça dele é depois eu vou cortar agora a estampa das canaletas não tem muito o que ver né vou só tampar e a gente volta aqui então para fazer os testes funcionais do quadro Beleza vamos lá é muito top nós não pessoal agora fala para mim aqui nos comentários vocês já montou algum quadro de bomba para um poço artesiano caso não tenha montado por falta de conhecimento em Comandos Elétricos Eu tenho um convite para te fazer vai rolar aqui
