Determinação do Inchamento do Agregado Miúdo - Areia

o olá pessoal tudo bem meu nome é romero eu sou o técnico de laboratório de materiais de construção e de mecânica dos solos aqui do campus petrolina do nosso sertão e em tempos e com anemia né tempo de vir a ocorrer de 19 e não nós não estamos podemos podendo nos reunir né ficar junto para poder realizar os nossos ensaios meter a mão na massa conjuntamente então eu vou aqui junto com gabriel estagiário realizar o ensaio para você está hoje o ensaio será de determinação do inchamento do agregado miúdo da areia certo e esse vídeo

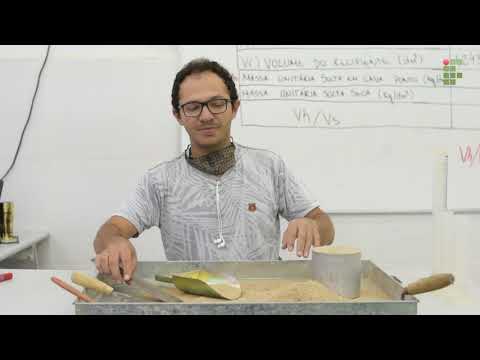

eu vou tentar explicar para vocês da maneira mais clara e objetiva possível não é um sai muito complicado mas eu achei detalhes então preste atenção nos detalhes tá hoje eu vou mostrar para vocês primeiro material que eu já tenho aqui sobre a mesa né o materiais equipamento que eu preciso para o ensaio certo é que eu preciso eu preciso de um cilindro metálico e eu preciso vou precisar de espátulas colher de pedreiro pincel uma régua metálica eu vou fazer um vazamento resolver mais adiante uma concha eu vou precisar de provetas aproveita graduada e eu vou

precisar de uma bandeja metálica como essa ou de uma lona ou de qualquer outra superfície que eu possa colocar o meu material e agregado miúdo sobre ela e ela não é absorver muito a unidade certo então areia ela que tem que estar seca né ou seja passar por estufa anteriormente né até ficar bem bem sem por cento seca né não apenas visualmente seca né ela fica na estufa aí a temperatura entre 105 110 graus e até constância de março a oi e a quantidade diária que eu vou utilizar também segunda norma ela tem que ser

no mínimo o dobro do da quantidade de mim para eu encher né o recipiente que eu vou utilizar certo então que eu tenho 4 kg da amostra seca já né que é mais do que o dobro do que eu necessito para encher o recipiente que eu vou utilizar esse recipiente ele é cilíndrico metálico como pede a norma mas a capacidade dele é de apenas 1,200 e 43 tá então ele não tem a a capacidade ideal né que seria de no mínimo 10 litros mas ele tem uma capacidade boa e ele é ideal ao meu ver

para a execução desse ensaio de forma acadêmica tá porque se eu fosse usar uma recipiente de dar eles litros eu ia precisar de muito material ia ter muito mais desgaste e ficar um pouco mais complicado e apresentar esse é mas acabei não é para você tá então mas o ideal segundo a norma é utilizar um recipiente metálico cilíndrico de no mínimo 10 litros a gente vai utilizar cilíndrico metálico mais de capacidade apenas de 1,200 e 43 litros tá então tem aqui todo o material com vou utilizar e como é que se dá esse ensaio após

eu já está com tudo preparado com planilhas e mãos a planilha ea vem né apenas que vocês têm se não tiver pode me solicitar através de e-mail que eu vou passar para vocês a planilha já vem com as unidades que eu preciso colocar esse material essa areia né e o e vem com espaços que eu devo agora no início ensaio começar a preencher que é de qual o volume do recipiente que eu acabei de falar para vocês já devem colocar na planilha né o volume de 1,240 e três e eu tenho também já que a

informação do peso recipiente a marcha da bacia que é esse recipiente utilizar ele pesa 143,5 gramas outra informação que você já tem que anotar na sua planilha é a massa total da amostra que é de 4000g doce de 4 kg anotado isso nem também na ficha de você já tem as unidades nas quais a gente vai trabalhar esse material você deve começar a executar o ensaio os sais cidade da seguinte forma você vai executar o ensaio de massa unitária com esse material 10 vezes a primeira vez com o material seco 10 por cento de umidade

certo e depois vai fazer essa massa unitária por mais nove vezes né comunidades diferente como segue a planilha eu tento um por cento dois por cento e assim sucessivamente como mostra na planilha certo então eu vou mostrar que para vocês já como é feito o ensaio da massa unitária no ponto zero porcento tá primeiro ponto eu deixo o cilindro aqui próximo da areia a minha areia seca já tem que estar bem misturada tem que misturar ela bem tá como assim já está bem misturada com auxílio aí de colher de pedreiro com auxílio da espátula se

tiver melhor para misturar e após isso eu devo uma concha aqui ó encher o recipiente com o agregado miúdo com areia soltando o material a uma altura de mais ou menos 10 cm da borda do recipiente certo para que isso para eu evitar que o material se compact muito aqui dentro do recipiente tá bom então eu devo encher tomando essa precaução da altura que eu tô soltando o material em relação à borda do recipiente a e após isso é isso vou enche até transbordar eu devo pegar uma régua e fazer o seu nivelamento tá eu

devo fazer o vazamento aqui do topo deixar nivelado com cuidado para não provocar vibração no recipiente tá eu material não se a dançar muito dentro do recipiente é feito isso a identidade pezao recipiente com agregado dentro tá gabriel vai pesar aqui para gente na balança e a gente vai notar na nossa ficha e massa do recipiente mais à mostra tá feito isso eu vou retornar o material aqui para mim a bandeja eu vou colocar a meio porcento de água vou misturar e repetir o processo e vou fazer isso de novo por todas as unidades que

a planilha já não solicita tá colocando a quantidade de água diferente porque a umidade nos pontos seguintes são diferentes e após fazer todas essas esses procedimentos né com a quantidade de água diferente aqui pitinga si mesmo processo a gente vai para planilha que calcula todo o restante da nossa família que eu não vou mostrar a seguir ok pessoal então o ensaio de massa unitária já foi realizado como mostrei para vocês apenas com areia seca né com zero porcento de umidade né primeira coluna da ficha que vocês têm oi e aí no vídeo né eu fiz

os demais ensaios de massa unitária é só que agora com umidade diferente né seguindo a planilha e como pede a norma eu fiz o segundo ponto com meio por cento de umidade depois com um por cento com dois por cento três por cento 4 5 7 9 e 12 por cento certo então ele é o ensaio de massa unitária repetido 10 vezes sendo o primeiro com zero porcento maré seca e os demais de forma crescente com umidade diferentes como pede a norma certo então quando eu faço ensaio do massa unitária que vocês viram anteriormente aí

no vídeo é o que é que eu obtém os valores que tá aqui ó primeira coluna é com zero porcento de umidade então o a quantidade de água que eu coloco é zero tá e essas informações aqui é que a gente já tem a planilha na quebrada que a massa da bacia ou para do recipiente mesma coisa e e o festival o que vocês estão vendo aqui é o que eu obtenho no ensaio de massa unitária que a minha massa da amostra mais um recipiente certo 2025 ponto 3 gramas e aí após esse valor aqui

colocado eu já tenho informação também na planilha na coluna aqui do meu volume do recipiente e com essas informações eu consigo calcular o resto do inchamento do ensaio de fechamento tá então por exemplo a próxima linha aqui ele vai estar pedindo para vocês a massa da amostra ea massa da amostra é calculada eu fazendo a subtração da massa da amostra mais o recipiente menos a massa do recipiente ou a o recipiente vazio tá então vai ficar 2025 ponto 3 - 143,5 gramas vai dar 1881 vírgula 8 eu encontrei a massa da amostra então a próxima

linha que eu tenho calcular na minha coluna é da massa unitária solta em cada ponto como é que tá o povo a massa unitária a massa unitária ele é a massa da amostra 1831 1.8 dividido pelo volume do recipiente certo então vai ficar 1881 1,8 / 1,240 e três que eu vou ter uma massa específica de uma solitária de a 1,500 e 14 é isso eu ia na próxima linha eu voltei a massa unitária solta seca como esse ponto ele já é seco material então é igual ao valor tá e aí como na última linha

que é que eu tenho que calcular eu vou calcular a minha vh sobre vs ou qual o centro de inchamento que a mesma coisa que é dado por essa fórmula zinho aqui que eu vou demonstrar para vocês o chama ela um pouco mais facilitada da compreensão tá mas lembra que a fórmula o meu vh sobre vs ou coeficiente de inchamento ele é igual ao gama s sobre nganga que vai multiplicar sem mais hq a umidade e depois o divido por 100 obtendo assim meu corte sempre lixamento visualmente aqui ó como é que eu vou fazer

eu vou dividir o meu gama é esse que a minha massa unitária solta seca e pela massa unitária solta em cada ponto certo esse por esse vou multiplicar por 100 + h a h nesse ponto do primeiro a coluna é zero então sem mais velho é sem e dividir por 100 para esse primeiro ponto o coeficiente de inchamento vh sobre vs sempre vai dar um tá porque porque minha massa unitária de cada ponto minha massa unitária solta seca são iguais então o fechamento né o dh sobre vs da do primeiro ponto sem 31 para qualquer

ele tá nós demais vai ser diferente porque que a massa unitária de cada ponto vai se alterar conforme a umidade vai aumentando também certo o ok pessoal então eu fiz a mesma coisa que eu fiz aqui na primeira coluna eu fiz nas demais coluna tá o meu coeficiente de inchamento né que é o vh sobre o ver essa última linha ele vai ele não vai dar sempre um né só dá um a primeira coluna sempre dá um porque porque o meu me mostra unitário de cada ponto é a minha massa unitária seca são iguais então

quando eu aplico nessa fórmula zinha do vh sobre vs sempre vou obter um como o fechamento para zero por cento de umidade nos demais que nós demais colunas eu repeti o mesmo processo tá então para encontrar a massa da amostra vou subtrair a massa da amostra mais recipiente menos a massa do recipiente e vai encontrar a massa unitária de cada ponto eu vou dividir a massa da amostra pelo volume do recipiente e aqui nessa penúltima linha onde eu tenho massa unitária solta seca ela é repetido em todas as colunas tá por e ele só quer

a massa a massa unitária seca ou seja é igual não altera a umidade então o valor da massa unitária nessa linha é sempre igual aqui um exemplo 1,500 e 14 certo e aí eu vou aplicando essa fórmula vindo bh sobre vs para encontrar os coeficiente de inchamento referente a cada uma das colunas de umidade diferente tá e após isso preencha em toda essa por tabela a gente vai fazer o nosso gráfico tá eu vou mostrar para vocês aqui um modelo de gráfico para ficar um pouco mais simples e vocês entenderem o gráfico ele é basicamente

né construído em função aí do coeficiente de inchamento em relação a sua umidade a cada unidade após a fazer essa curva é que eu tenho que construir em cima dessa minha curva do inchamento mas quatro retas que eu vou explicar mais adiante tá para a execução do nosso gráfico a primeira etapa que tem que fazer e aqui ó o modelo para trouxe para vocês de graça como exemplo vocês vão fazer o seguinte vocês vão o primeiro passar a nossa cinza tá com os pontos fazendo os pontos referente a nossa planilha nossa tabela que nós acabamos

preencher que forma que ela é feia é muito simples os pontos são traçados né são feitos em função da correlação de 420 amentos deslizar sobre vs e suas respectivas unidades tá então por exemplo essa tabela festival observar aqui na unidade zero por cento o teu por cento de inchamento foi um então o primeiro ponto é na origem e aí você vai fazer com as imagens ligadas nem concentram-se observar qual foi o coeficiente de inchamento ou seja ch sobre vs e fazer essa junção né quase sempre deixar inchamento em função da umidade aí eu encontro o

ponto referente no na nossa curva tá então quando eu fizer tu os pontos da minha curva com mão livre eu vou fazer a minha curva do ensaio fechamento certo após fazer essa curva eu preciso traçar quatro retas vai encontrar a os resultados finais o meu ensaio tá que é a unidade crítica da minha areia e o coeficiente de inchamento médio tá então o que é que eu devo fazer isso pegar o penteado para vocês ó após fazer essa curva como eu acabei de explicar não é muito complicada se tem que ir atentamente construir quatro metros

a primeira regra que você vai construir é a reta r essa reta aqui na horizontal tá ela fica paralela ao eixo das unidades pela deve tangenciar tocar o ponto mais alto da tua curva certo então a construir assim a minha reta r a primeira a segunda reta que eu devo construir a reta que eu chamo de reta s como é que ela é feita ela nasce ela suja que eu na origem do teu braço no teu 0 a interceptar nessa disse ao ponto mais alto para curva também lá da reta anterior certo então assim ó

diagonal eu construo a minha reta é essa tá a próxima reta reta que eu chamo de reta p tá que ela deve ser paralela a essa reta anterior que foi aécio e ela deve tangenciar também essa curva aqui ó tá eu crio aí superiormente a minha reta é essa a última reta é a reta u essa reta aqui na vertical na abscissa ela deve tangenciar né aqui os pontos em que a reta r a primeira na horizontal toca na reta te né que essa reta anteriormente construída então esse ponto é minha meu começa a construir

minha reta e aí eu puxo ela aqui na difícil na vertical paralela ao eixo do corpo dos coeficientes de fechamento certo e ele vai tocar lá na minha unidade esse ponto e coloca aqui na no eixo das unidades é conhecido como ponto b e a leitura na qual eu faço aqui do meu ex tremidade vai ser o a minha umidade crítica certo o valor que ele toca aqui ó a leitura dela é o meu é a minha umidade crítica certo então só falta encontrar agora o coeficiente de inchamento médio como é que eu faço isso

eu já tenho a leitura do ponto b que a minha unidade crítica eu tenho que fazer a leitura do meu ponto a que é onde a reta r toca aqui no eixo né no do coeficiente de inchamento dh sobre vs essa leitura de aqui eu devo somar com a leitura de b e dividir por dois é melhor aritmética então a média desses dois pontos é o meu código ciente lixamento médio e assim que conclui o nosso site muito obrigado a e aí e aí
