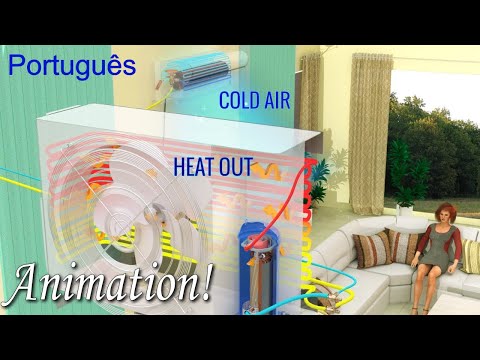

Como o seu Ar CONDICIONADO funciona ?

os aparelhos de ar-condicionado dão conforto térmico tão necessário durante um verão abrasador mais especificamente os aparelhos de ar-condicionado ajudam a manter a temperatura de um cômodo a um nível ideal eles também ajudam a remover as partículas transportadas pelo ar ea umidade do ambiente vamos descobrir como esses dispositivos funcionam queremos agradecer a dão fóssil pelo apoio na produção desse vídeo você pode aumentar seu conhecimento sobre sistemas de refrigeração acessando as relações lições online gratuitas disponíveis em learn.to danfoss.com e vamos começar com uma abordagem muito simples para entender o funcionamento de um ar condicionado o ar condicionado

tem duas bobinas conectadas com fluido refrigerante saindo continuamente de dentro delas a bobina dentro do cômodo é chamada de evaporador e a bobina fora do cômodo é chamada de condensado o princípio fundamental de um ar condicionado é simples basta manter o evaporador e frio mais especificamente mais frio que a temperatura ambiente e o condensador quente mais especificamente mais quente que o clima ambiente com essas condições o fluido que sai continuamente obviamente absorverá o calor do cômodo e o ejetar a para o clima ambiente esta é a regra fundamental de um ar condicionado vamos ver como

essa regra é implementada na prática e para atingir esse objetivo são necessários mais dois componentes dentro do seu ar condicionado um compressor e uma válvula de extensão e como você provavelmente pode imaginar o compressor aumenta a pressão do refrigerante aqui você pode ver um exemplo de funcionamento de um compressor do tipo alternativo o compressor lida com o refrigerante em seu estado gasoso de modo que ao comprimir o gás a temperatura aumenta juntamente com a pressão é a temperatura na saída do compressor será muito maior que a temperatura atmosférica portanto se você passar esse gás quente

pelo trocador de calor do condensador poderá injetar facilmente o calor um ventilador na unidade condensadora facilita essa tarefa durante esta fase de ejeção de calor o gás é condensado em um líquido é uma válvula de expansão é montada na saída do condensador objetivo da válvula de expansão é restringir o fluxo do refrigerante reduzindo assim a pressão do fluido e aí vem o truque principal você deve estar ciente de que é possível ferver um líquido apenas reduzindo a pressão ao seu redor e esse fenômeno também ocorre dentro da válvula de expansão e à medida que a

pressão cai uma parte do líquido refrigerante é evaporada no entanto para que essa evaporação aconteça alguma energia deve ser fornecida a ele essa energia vem de dentro do refrigerante então sua temperatura cai e é assim que o refrigerante frio é produzido dentro de um ar condicionado este refrigerante de baixa temperatura deve estar a uma temperatura inferior a temperatura do ambiente assim passando o ar da sala sobre a bobina de evaporador a temperatura da sala cairá o refrigerante é convertido em vapor durante esse processo de absorção de calor você pode ter ouvido um termo chamado tom

associado aos aparelhos de ar-condicionado tony representa a quantidade de calor que o evaporador pode absorver na sala em palavras simples representa a capacidade de remoção de calor de um ar condicionado é dessa maneira alcançamos a regra fundamental de um condicionador de ar a temperatura é mais baixa que a temperatura ambiente na bobina dentro do ambiente ea temperatura é mais que a temperatura atmosférica na bobina fora do ambiente e aí o ar condicionado real o compressor e fica próximo ao condensador ea válvula de expansão fica próxima o evaporador e aqui estão algumas questões práticas com este

projeto perto das bobinas do evaporador a temperatura do ar será bastante baixa isso levará a condensação de água nas bobinas do evaporador é por isso que precisamos de um plano para remover essa água condensada e os condicionadores de ar modernos usam compressores de rolagem ao invés do tipo recíproco você pode ver como o processo de compactação acontece nesta animação eles são silenciosos e tem um bom controle de velocidade e você sabe como o seu ar condicionado é capaz de manter uma temperatura ambiente quase constante independente da carga os condicionadores de ar modernos usam uma tecnologia

de motor de velocidade variável chamada a tecnologia de inversor para melhor controle da temperatura apenas ajustando a velocidade do motor a velocidade do compressor a vazão do refrigerante e a capacidade de refrigeração podem ser controladas com precisão a e aí vem um desafio interessante de design para o ar condicionado o compressor de um ar condicionado foi projetado para lidar apenas com vapor e uma pequena fração de conteúdo líquido pode afetar seu desempenho e danificar o compressor é por essas razões é desejável que o evaporador converta todo o líquido em vapor e até aumente a temperatura

do vapor em 5 a 8 graus celsius após a conversão como garantir que eu fui do que entra no compressor é puramente vapor e essa condição é mantida por um tipo especial de válvula de expansão chamada válvula de expansão termostática abreviação é txv tem xv é semelhante a válvula de expansão que vimos anteriormente mas aqui é a temperatura de uma lâmpada controla a agulha e a lâmpada está conectada a saída do evaporador o refrigerante dentro da lâmpada é separado do ciclo principal de refrigeração por um diagrama quando a lâmpada está quente e o refrigerante dentro

dela será evaporado e agulha será movida para baixo sabemos que o resfriamento repentino do refrigerante é alcançado através da válvula de expansão com a ajuda da restrição quanto mais estreita a restrição mais frias será a saída do refrigerante e vamos considerar uma situação ruim para o compressor suponha que a temperatura do evaporador não seja tão baixa portanto evaporador absorvo ficar loiro muito baixo e todo o líquido nele não será convertido em vapor e assim o refrigerante que sai para o compressor não será superaquecido e essa baixa temperatura na saída do evaporador será imediatamente detectada pela

lâmpada e fará com que agulha se mova para cima e torne a restrição mais estreita e a inscrição estreita causa uma boa queda de temperatura portanto evaporadora e receberá muito fluido frio e poderá absorver uma grande quantidade de calor é isso garantirá que todo líquido seja convertido em vapor e assim a tarefa complexa de ter uma condição apenas de vapor na entrada do compressor é automaticamente mantida pelo txv e vamos esclarecer um equívoco comum nesta fase peixes não controlam a temperatura ambiente eles apenas garantem que o compressor e receba o refrigerante na forma de vapor

puro a vazão do refrigerante e a temperatura ambiente são controladas pela velocidade do compressor o devido a sua simplicidade e eficiência os textos vezes são amplamente utilizados nas aplicações industriais e domésticas para saber mais sobre peixes centenas de outros assuntos sobre resfriamento com sutil da force line um centro de treinamento e certificação gratuito oferecido pela danfoss existe learn.to danfoss.com ou clique no link na descrição do vídeo
