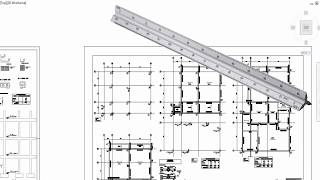

COMO LER O SEU PROJETO

188.55k views5477 WordsCopy TextShare
PLANARQ CAMPOS / Ralph Dias
Imagine que você contratou um projeto do(a) seu(a) profissional e não sabe entender nada do que está...
Video Transcript:
e você sabe ler projeto naquele dia você contrata um projeto você não sabe extrair as informações estão ali dentro dele no vídeo de hoje eu quero te ensinar como é que você pode ler aí as informações um projeto que você contratou até mesmo para você verificar se a galera tá fazendo direitinho as coisas aí na sua obra é [Música] e fala pessoal tudo bom não é incomum as pessoas contratar em uma mão de obra que muitas vezes não sabem ler as informações que estão ali isso é um erro gravíssimo porque não adianta nada você investir
em um bom projeto e você tá botando na mão de uma pessoa que não sabe aproveitar o melhor dele é a mesma coisa que comprar um carro e botar na mão de uma pessoa que não sabe dirigir no vídeo de hoje eu quero te mostrar um pouquinho de como que você pode ler as informações estão ali e assim pessoal não é obrigação nenhuma de vocês saberem fazer isso quem tem obrigação de fazer isso é o seu executor é o construtor é quem quer que seja e o seu arquiteto ele tem que passar todas as informações
para ele eu já ensinei para vocês aqui que o projeto ele é dividido em algumas etapas temos ali por exemplo projeto arquitetônico o projeto legal né e daí você tem algumas ramificações são os projetos complementares como estruturas instalações e coisa e tal no final disso tudo você tem um pacotão misturando todos esses projetos que é o que a gente chama de projeto executivo no vídeo de hoje eu vou te mostrar só o projeto legal que o projeto executivo ele é muito complexo eu sei que se eu trouxer para cá eu vou te atrapalhar mais me
ajudar com essas informações projeto legal então só para ficar bem claro ele é um projeto bem básico não tem informações de estrutura não tem um monte de informação ali é só o arquitetônico mesmo mostrando o tamanho dos ambientes como é que estão os móveis ali dentro para vocês terem uma noção legal então enquanto eu vou entrando aqui se inscreve no canal curte aí o nosso vídeo compartilha com quem você acha que possa gostar desse conteúdo também show vamos lá pessoal vou dividir aqui com vocês deixe só explicar uma coisa importante tá é isso aqui é
um projeto real um projeto que eu fiz eu coloquei algumas coisas aqui por exemplo essa tarde a vermelha que vocês estão vendo só para realmente não mostrar o endereço do cliente só para vocês terem uma noção real mesmo que que é esse projeto por dentro esse aqui é um prato residencial térreo e é de um casal de ar de uma certa idade então assim é um projeto meio que adaptado para o dia a dia deles em corredores por exemplo mais largos o quarto dele tá um pouquinho adaptado caso algum dia eles precisa de uma cadeira
de rodas é uma casa muito grande assim como eles queriam mas como são só eles dois ela só tem dois quartos tá bom mas vamos lá para vocês entenderem melhor por isso que e aí pessoal a gente chama de prancha tá não tem como você por um projeto que aquele papel grandão e tal o nome daquele é uma prancha e dentro de um projeto você pode ser várias pranchas tá tem projetos que eu já fiz aqui com mais de 50 prancha só para você ter ideia esse daqui como é um projeto legal que vocês estão
acompanhando vão ter três pranchas no cantinho inferior direito de todas as franjas você vai encontrar esse negocinho aqui ó isso que a gente chama de carimbo e no carimbo a gente tem algumas informações só dá um zoom aqui para você no carimbo a gente tem as seguintes informações você vai ter assinatura do proprietário você vai ter assinatura do autor do projeto você vai ter assinatura do responsável técnico podem ser a mesma pessoa ou podem ser pessoas diferentes nesse caso aqui eu por exemplo foi só um todo projeto responsável técnico o engenheiro tem mão do dono
aqui do proprietário da casa então ele ficou a par disso daí eu fiquei na parte do projeto arquitetônico logo embaixo que você vai ter ali o projeto residencial vai ter o endereço né que eu botei essa tarde aqui para preservar o endereço ó e aqui no carimbo você sempre vai ter a descrição de quais os desenhos que estão nessa prancha tá nesse nesta prancha que vocês vão ver aqui agora nós vamos ter planta baixo no pavimento térreo vai ter a cobertura e planta de situação e alguns quadros sem a que data que você vai colocar
tem aqui quem fez o desenho quem fez a revisão e você tem aqui a escala que vai estar sempre indicada você vê que tem aqui ó um de três significa que vão ter três pranchas nesse projeto tá isso aqui que eu vou mostrar para vocês e essa aqui é a primeira que a gente tá vendo então como eu falei nesse desenho nós temos a planta baixa cobertura em planta de situação essa que a planta baixa tá eu já vou dar zoom explicar o projeto para vocês essa aqui é a planta de cobertura também vou explicar
para vocês e essa aqui é a planta de situação deixa eu dar um só para você ver a situação que ela é mais rapidinha tá ó embaixo de cada desenho nós temos aqui esse nome ó essa aqui é a situação aqui nós temos a casa vendo tem a casa tem um lote que ela pertence aqui o lote 8 e tem o outro lote da lateral aí você sempre na planta de situação você mostra que por exemplo uma cota-cota para quem não sabe são essas medidas linhas que a gente coloca aqui tá então aqui da casa
até por exemplo a calçada tá dando 30 metros a calçada tem 1,5 a rua tem seis metros e assim por diante então assim a toda situação lá tem que mostrar pelo menos da casa tem alguma esquina aí aqui tem uma rua que eu tirei o nome dela vou deixe só para poder preservar também o endereço lá da queen vamos agora dar uma olhadinha na planta baixa para vocês entenderem como eu falei para vocês ele é uma casa de dois quartos mas é uma casa muito grande temos aqui um acesso tá até o afastamento frontal aqui
de cinco metros tá vendo cinco meses de afastamento até o início da construção da casa aqui tem uma rampa e aqui segundo o meu código de obras essa rampa tem que ter uma inclinação mínima de vinte por cento tá bom uma garagem para 2 carros aqui e a gente tem aqui um afastamento zinho aqui para pessoa poder entrar a pé também entrar aqui pela casa eu nesse projeto e se não colocar a porta de entrada na fachada frontal da casa eu quis botar ela na lateral aqui para poder criar um efeito legal aqui com uma
volumetria que você já vão ver na fachada como é que ficou como eles são pessoas de um pouco mais de idade que futuramente podem precisar quem sabe de uma cadeira de rodas ou coisa parecida eu criei aqui logo um acesso também uma rampa tá vendo esse é zinho aqui ó de subir tá vendo tá subindo aqui você faz esse esse l vou botar aqui do lado para vocês darem uma olhada como é que isto é não 3d só para vocês visualizarem melhor tá vendo tem ali uma esticadinha onde a gente está subindo e nós temos
ali em volta dessa escadinha uma rampa tem aqui alguns jardins também tá tem aqui uma árvore vou deixar essa fachada do lado aqui para vocês visualizarem como é que ficaria essa frente aqui tá bom uso que vocês também traz fechadinho tá vendo tá vendo umas linhas tracejadas isso que quer dizer o que quer dizer que tem alguma coisa na parte de cima que tá projetada né que a planta baixa pessoal só para vocês terem uma ideia a língua de convenção de desenho me considera como se fosse um corte na casa assim na horizontal a uma
altura de mais ou menos um metro e meio e como se estivesse voando em cima olhando para o projeto ali né então tudo que está acima de si um metro e meio a gente não tá vendo mas tá ali então quando você não está vendo alguma coisa e aumente a gente coloca esse esse trás e jardins aí que são os detalhes de lages a cada que eu criei ali aquela coisa toda então o que a gente tem essa garagem assim que a gente entra aqui na casa nós temos uma sala bem grande que ela tem
três espaços nós temos aqui essa primeira parte dessa dessa sala que é uma parte de estar de de tv perdão logo que depois dela tem um espaço de estar né de convívio e depois nós temos uma mesa que de jantar de 8 cadeiras vem aqui um jardim tá aqui em cima tá vendo praça jardim tem uma clara bóia e aqui dá acesso para um jardim e dá acesso para a galera que tiver aqui na sala tá bom que é melhor ventilação dessa casa vem daqui ó dessa direção então eu criei essa porta aqui esse já
e dá uma ventilada legal aqui na casa porque o poente deixa eu mostrar o norte aqui para vocês ó tá vendo o norte isso aqui ó que quer dizer quer dizer que o sol ele nasce desse lado de cá e ele se põe do lado de cá meio que na frente da casa assim praticamente nessa lateral então a melhor ventilação aqui na minha cidade é o nordeste ela vem daqui o dos fundos né por isso que eu joguei os quartos mas aqui para essa lateral mais para o sul tá só para vocês terem uma noção
aí beleza voltando para cá só para vocês entenderem que vocês tiverem olhando um desenho vocês verem esse essa simbologia ou algo parecido com isso isso aqui é referente a um nível que tá esse espaço lá embaixo vamos procurar aqui ó na calçada eu chamei de nível zero é o nível mais baixo aqui na em cima aqui na garagem eu chamei de nível 98 ou seja aqui tá a minha calçada e a minha garagem tá a 98 cm mais alto do que a calçada dentro da casa eu subi um pouquinho oi ó dentro da casa eu
tenho um nível zinho também de um metro ou seja a casa tá 2 cm mais alto do que a garagem eu não quis fazer um desnível maior porque como eu falei para vocês é uma casa que futuramente eles podem querendo ou não precisar e talvez usar uma cadeira de rodas alguma coisa assim então eu não quis fazer desníveis muito alto objetivo ali realmente só evitar que a água né dê uma chuva alguma coisa fica entrando dentro de cá e aqui na sala nós temos também um lavabo tá vendo ele tá 2 cm mais baixo do
que o nível da sala como um todo e aqui tem uma cozinha integrada com a sala e uma cozinha ilha vias né tem uma já né um ano que vai dar aqui para uma área de lazer uma área gourmet então isso que vai servir como passa pra tu também tem aqui um local na ilha né para receber convidados aqui a gente tem uma geladeira e aqui a gente tem um formato em l ralph por quê que esse piso tá mais cinza e o outro que não tá projeto legal pessoal pelo menos aqui na minha cidade
nós temos que meio de limitar aonde que a área molhada onde que a acerca da casa então eu só coloquei isso e para mostrar para as pessoas né que vão analisar o projeto lá na provação que aqui por exemplo é delimitação da cozinha não necessariamente quando for executar eu vou trocar o piso tá posso botar o mesmo piso na casa toda não tem problema nem descendo aqui a cozinha nós temos um corredor e aqui nós temos a primeira a primeira suíte né que seria um sorriso talvez pelas receber os filhos deles é uma cama bem
confortável com uma cama queen tem um armário e tem um banheirinho aqui uma suíte tá bom ver aqui ó aqui dentro do quarto nós temos um nível de um metro netão mesmo nível lá de fora e aqui dentro do banheiro ela está ali com 2 cm mais baixo então o banheiro tá mais baixo por conta da água ainda que voltando para o hall nós vamos entrar aqui na no quarto do casal tá eu já vou explicar para vocês e que são essas esses essas letrinhas aqui na porta não entrando aqui no quarto do casal nós
temos aqui um closet tá um closet bem bacana aqui tá e nós temos aqui o banheiro da suíte deles que vai ter ali um lavatório né tem um vaso sanitário que eu já coloquei algumas barras e quem se possível se precisarem é utilizar uma cadeira de rodas em algum momento deixei um espaço bom aqui para cadeira de rodas manobragem 1,5 que é o que diz a norma 9050 lá e eu também fiz aqui o chuveiro com a mesma estrutura que a norma pede né para ter uma transição entre o cadeirante uma pessoa tá usando a
cadeira de rodas e o chuveiro no caso aqui não pode ter vindo né não pode ter box então tem que ter esse tipo de coisa tem que ter uma cadeirinha aqui eu já fiz um vídeo aqui falando sobre construções acessíveis tá vou deixar aqui em cima caso você queira ver ou tem alguém na sua família ou você mesmo precisa dessas informações saindo aqui do banheiro do closet nós vamos por esse quarto que é um quarto bem maior também e aqui esse quarto ele tem uma porta de vidro né que ela dá acesso para um jardim
e meio que privado é como se fosse um jardim de inverno só que é só desse quarto só eles que tem esse acesso porque o proprietário aqui né ele adora planta ele gosta muito tanto é que daqui desse jardim coloquei um acesso aqui para um depósito né um depósito que pode ser um local pra e a gente aprende cuidar das plantas um dia que ele acordou aqui quis vim fazer isso daqui tá você vê que esse nível aqui tá dois cêntimos mais baixo também do que o restante da casa e ver que eu especifiquei aqui
o jardim com piso cimentício permeável né que facilita muito na drenagem esse depósito ele também tem um acesso para o lado externo aqui que a área de lazer mas aquele pode deixar essa porta trancada é só para ter uma opção tá bom vamos voltar agora lá para cozinha e vamos entrar aqui na parte de serviço da garagem você pode entrar ou para casa aqui como nós vimos ou da garagem você pode entrar aqui para uma área mas privada né que uma área mais de serviços e aí você entrando por essa lateral você tem acesso pela
lavanderia uma coisa que me perguntam muito ralph lavanderia tem que tá colada com a cozinha não necessariamente tá isso depende muito do seu dia a dia como é que você usa o espaço esses clientes aí por exemplo eles não queriam ter a cozinha e colada na área de serviços então a cozinha tá aqui e eu levei a área de serviço para cá a lavanderia tá aqui e o que eles me pediram é que eles tivessem um apoio né uma cozinha extra para um dia de festa num dia de alguma coisa assim eles não queriam por
exemplo tá enchendo a casa de gordura mesmo tendo uma coifa e tudo mais eles queriam ter um local de apoio tão aqui tem um depósito né é uma despensa e você tem ali essa cozinha de apoio caso eles precisem que dá acesso também do lado da cozinha que caso eles queriam pegar alguma coisa foi uma coisa que eles me pediram da cozinha nós também podemos sair por essa porta aqui e vim para essa varanda gourmet que tem aqui se passa prato nessa janelona que a gente viu tá e nós temos aqui um espaço gourmet aqui
legal pessoal tem tipo um barzinho né com uma churrasqueira uma geladeira ali do lado e a gente tem aqui também um acesso para um lavabo tá lava bem pequenininho tá que é só o vaso aqui dentro e eu coloquei aqui por exemplo a lavatório do lado externo isso aqui que vocês tão vendo no chão não é parede não tá pessoal se o que seria uma soleira só separando o piso daqui com pisos aqui de fora que o daqui de fora provar como colocar um piso cimentício atérmico tá para não queimar os pés dos netos deles
aquela coisa toda e daí eles também obviamente e aqui na área de lazer eles me pediram para colocar uma piscina de fibra tá tem aqui do lado daquele depósito zinho que a gente viu lá do quarto tem aqui um chuveirão e aqui tem uma piscina de fibra de 3 m por 4 60 e aí pessoal eu criei aqui no cantinho um espaço para estender roupa também uma casinha de gás tá que o precisa ter uma casinha de gás para que esse gás aqui alimente tanto esse esse fogão ou cooktop aqui quanto esse da ilha então
a tubulação tem que partir toda pelo contrapiso até chegar aqui dentro e aqui um local para estender a roupa também que eles queriam que ficasse mais reservado então provavelmente aqui vai ter um painel alguma coisa assim de madeira alumínio alguma coisa ripada para pessoa não ficar vendo varal ali estendido alguma coisa que eles me pediram muito para fazer isso aqui então é planta baixa tá na planta de cobertura essa aqui embaixo cobertura sempre no projeto tem que está sendo indicado qual é o desenho a escala pessoal é o tamanho que o projeto vai ser impresso
tá às vezes uma escala para 50 uma escala 1 para 100 pois é com uma régua normal que você deve ter na sua casa aquelas medidinha sally correspondem a escala 1 para 100 essa um metro um para 50 significa que o dobro daquilo então quando você pegar uma régua normal e botar um projeto que vai estar dando ali 1 cm por exemplo vamos ver que 1 cm seja correspondendo a um metro da do projeto numa escala 1 para 50 vai dar um dobro se terem pegar 2 cm para corresponder a um metro mas nunca você
pensa muito nisso não tá objetivo que só vocês verem os desenhos mesmo vocês entenderem aqui na planta de cobertura é nós temos aqui como é que tá a representatividade tem aqui um pergolado tem aqui por exemplo os caimentos dos telhados tem que ter a inclinação deste telhado ataque com 10 por cento eu coloquei aqui um rufo em volta do telhado também que eu fiz um hulk por exemplo com de concreto tá caindo aqui ó tá vendo para as calhas os caras estão aqui ó aqui tá o restante também do telhado aí aqui eu vou distribuir
no telhado todinho como é que ele fica aqui tá a caixa d'água a caixa d'água pessoal ela tá ficando em cima desses dois banheirinhas aqui ó no banheiro da suíte 1 e do banheiro do casal lá ó então a caixa d'água tá ficando aqui e aqui a gente tem o restante de tudo de todo o telhado aí também com ru como eu falei para vocês ok agora vamos falar um pouquinho aqui na planta baixa que eu pegar uma porta qualquer aqui ó esses números vinhos essas letrinhas que a gente tem na frente de cada porta
de cada janela tá isso daqui pessoal são é especificações que a gente vai levar para o quadro de esquadrias que vai ficar aqui em cima tá vendo esses quadros aqui eles são os quadros dos quadrinhos nós temos um quadro só de portas nós temos um quadro de janelas nós temos um quadro de áreas tá então no quadro de portas eu tenho aqui ó porta um eu tenho a quantidade que ela tem porta dois quantidade que ela tem a porta quatro foi aquela que a gente viu ali agora tem uma quantidade que ela tem e tem
as dimensões dela por exemplo essa porta quatro é a porta dos quartos por exemplo eu coloquei praticamente a casa toda com porta de 80 que como eu falei para vocês é uma casa meio que adaptada que se futuramente se precisarem né de dar uma cadeira de rodas ou coisa parecida um mínimo que a norma pede é porta de olho tem então toda casa tá com a porta de 80 aí tem a tipologia da porta é uma porta de madeira de porta de abrir de madeira quantas folhas ela tem tem uma folha só aí cada uma
que vai ter uma especificação eu voltei de pvp g1pv dois são detalhes são panos de vidro tá isso aí eu eu tenho alguns detalhes isso aí na prancha de fachada agora a gente tem que por exemplo as janelas a j02 por exemplo foi que a gente viu que tá lá no quarto né deixa eu ver se é isso mesmo e só j02 significa que ela tem 1,60 por 1,10 e o peitoril dela tá com um quer dizer que ela é uma tipologia de correr e ela tem duas folhas beleza vemos aqui praticamente tudo se preciso
entender de uma planta baixa né de um de um projeto para vocês saberem ler essas informações agora nós vamos para os cortes um dos desenhos também mais importantes que a gente tem aqui ó vamos na ponta baixo só para vocês visualizarem umas coisas tá vendo esses esses essas setinhas aqui ó tem uma setinha aqui tem um outro certinho aqui tem outra para cá e um de fora fora assim ó que que você quer dizer isso aqui são as linhas de corte corte é como se você tivesse aí aonde você tá agora faz de conta que
foi passado uma linha de corte assim ó meio que na vertical onde você tá de frente para onde você tá agora cortou essa casa aí esse ambiente onde você está nesse momento que que você vai tá vendo quando foram bem tiver cortado assim você vai ver o que espessura da sua laje você vai ver a espessura da parede cortada é uma janela cortada você vai ver por exemplo altura do peitoril tão tudo isso vai serviço aonde não corre nós temos ali em cima dessa sala aqui o google então nós vamos conseguir no corte diferença por
exemplo desse pé direito de um ambiente para o outro tá bom então nós temos os cortes ah tá vendo essa setinha é como se a gente tivesse parado aqui na frente cortada e olhando para essa direção da seta tá então nós temos aqui o corte a que tá cortando a casa exatamente nessa direção aqui ó então quando a gente tiver olhando o corte que a gente vai ver que vai ver essa parede da garagem nós vamos ver que o pé direito dessa sala vamos tá vendo um pedacinho aqui da cozinha vamos lá cortando aqui até
esse jardim depois nós temos o corte b corte beta aqui ó nós estaremos olhando para dentro da lavanderia um pedacinho aqui desse lavatório do lavabo aqui da área de lazer vamos estar vendo esse corredor vamos tá vendo aqui ó esse banheiro da suíte e vamos tá vendo um pedacinho desse jardim aqui tem também o corte cê tá que é um corte maior vai pegar essa frente da casa toda equipara a gente vai mostrar várias informações e a mesma coisa só tá mostrando aqui a setinha que o bebê tá olhando para cá e o seu tá
olhando para cima tá bom então acho que deu para deu para dar uma clareada aí vamos agora abrir a outra prancha para vocês visualizarem isso aqui tudo que eu acabei de falar pronto já abrimos aqui a outra prancha e aqui você nós vamos ter o sol os corsa vendo tem corte aqui tem outro corte ali tem vários cortes vamos molhar aqui um carimbo que que tá dizendo essa prancha olha essa é a dois e três e aqui tá dizendo que nesses desenhos nós temos nessa prancha nós temos o corte aa aa bb cc dd e
os detalhes esquadrias tá então quando você tiver com as suas franjas todas dobradinhas elas em voltar um tamanho de um papel a4 e o que vai tá aparecendo para você é esse carinhozinho então você não tem que ficar abrindo todos os projetos para olhar o que que tem lá dentro é só você ler ali no carimbo aí eu quero a prancha que tá mostrando só os cortes então você vai abrir esse daqui e os cortes eles são responsável por nos mostrar as alturas estão ao ó que é que nós temos aqui nós temos os níveis
tá vendo ao nível do a tal nível zero ao nível do térreo tá 1 m né a gente falou que a casa tá construído um metro acima aqui nós temos ao nível da cobertura da casa né um a cobertura normal aqui tá com quatro metros e 15 e nós temos aqui o nível que tá do pé-direito duplo da 6,65 lembrando que tá contando 6,65 a partir do nível zero que é um nível lá da calçada lá do terreno tá bom e aqui como eu falei para você só o corte ele vai mostrar a laje cortada
tá vendo essa laje aqui ó coisa a simbologia azinha isso aqui é como se fosse o concreto armado tá nessa laje por exemplo é uma laje impermeabilizada tem aqui a pingadeira mostrando para gente tem altura desse dessa platibanda que eu deixei com um metro aqui tem uns detalhes para o sobre revestimento que eu botei lá que é um porcelanato que imita madeira tem aqui a garagem então aqui lembro que eu falei que o corte vai cortar na garagem ele vai mostrar um pedaço aqui da cozinha tá olha só e aqui ó tá vendo é laje
por exemplo da casa convencional lá o restante é a laje normal é o pé direito normal esse aqui já é o pé direito só da sala daquela sala que eu mostrei pra vocês tem um rebaixo de gesso lá em cima também tô com medo de 20 do rebaixo tá tem aqui uma clara bóia e é isso e aqui em cima a gente vai olhar por exemplo isso aqui é um pergolado que a gente tem lá cortado aqui tem um telhado e lembrando pessoal vocês não tem que saber ler nada dessas informações não tá que tem
que saber isso aí é o seu arquiteto engenheiro seu executou ao corte b é o corte por exemplo que tá passando lá pela lavanderia aqui aquele lavatório lá da área de serviços tem aqui o corte mostrando um telhado como é que ele tá funcionando lá dentro aqui nós temos a caixa d'água com barrilete tem aqui o banheiro da suíte que eu falei para vocês e aqui tem um jardinzinho e assim pessoal eu não vou ficar voltando lá no outro para cá porque eu acho que vai acabar confundindo você está aqui por exemplo é o corte
c&a que eu tô mostrando aquela já a vizinha lá da frente da casa né a gente entrando aquela escadinha tá tem aqui por exemplo uma uma jardineira que eu criei na própria fachada tá e aqui tem um detalhamento maior dela né lembrando que esse aqui não é o projeto executivo no projeto executivo está mais detalhado ainda e aqui você ver como é que tem um detalhe na fachada que era inclinado tá aqui também tá um detalhe sem da tabica de gesso né nesse espaço aqui externo dá para ver também o telhado cortado aqui em cima
cozinha que tem um corredor tem a suíte em aqui para você ver as alturas para você ver como é que o telhado funciona aqui o outro por exemplo opa vou começar da frente aqui ó também tem a jardineira sozinhas aqui mostra um desnível zinho na massa no revestimento que eu criei para fazer uma volumetria aqui também dá para ver essa lateral da fachada que tá um pouco mais inclinada tem aqui a ilha enfim é que tem essas informações tá essa daqui são alguns panos de vidro em detalhe que eu coloquei quando for uma setinha assim
significa o quê a correr quando for um trás fechadinho assim significa que é uma porta de abrir e esse aqui é um pano de vidro fixo que vai estar na fachada agora nós vamos olhar a fachada tá que é o último desenho que eu vou mostrar aqui hoje para vocês do projeto legal lembrando que a gente vai olhar aqui do carimbo tá tem as mesmas informações aquela coisa toda e essa aqui é a prancha 3 de 3 é a última prancha desse projeto aqui e nessa nessa prancha a gente foi lá olhou no carimbo a
deixa eu ver sua fachada então tá escrito a fachada frontal fachada de fundos lateral-esquerdo lateral direita tem aquelas que gostam de chamar a fachada norte fachada sul fachada leste eu gosto de chamar de lateral direita e esquerda fundo e frontal enfim faz diferença nenhuma está pessoal é só forma de mostrar aqui também tem os níveis tá eu gosto de botar nível aqui na fachada tem alguns detalhamentos aqui por exemplo usar pingadeira de granito branco siena levigado em todas as jardineiras torneiras externas enfim que tem a chaminé lá no fundo e as queira tem aqui assim
essa parte frontal da casa tá vendo essas linhas mais fininhas aqui ó e o significa que essa face aqui dessa fachada tá meio que inclinada então que eu quero mostrar que tem uma inclinação ali tá tem aqui também alguns detalhamentos de outros materiais lembrando que no projeto executivo isso que é muito mais detalhado você quer a fachada de fundos né coloquei a projeção do muro aqui só pra gente poder ver o que que tem lá que dá para ver aqui é a entradinha dá para cozinha aqui aquele local da parte gourmet e esse aqui é
uma janela que vai servir como passa prato lá que a gente falou essa aqui é a fachada lateral esquerda tá aqui fica a sala tá esse aqui é um jardinzinho que fica para lá essa parede aqui que não tem janela por exemplo onde está o closet que tá vindo colar por exemplo até o final do terreno e esse aqui é aquele jardinzinho privado que eu falei que é só da suíte do casal na outra lateral que a gente tem tem aqui a garagem tem aqui essa parte de serviço que eu falei para vocês aqui entra
com aquela segunda cozinha que eles me pediram e aqui para lavanderia para o fim aqui tem a parte da piscina desse local todo bem pessoal é isso eu espero que eu não tenha confundido sua cabeça o objetivo desse vídeo aqui é simplesmente te mostrar como é que você lê essas informações tá eu sei que não é obrigação de nenhum de vocês sabem isso mas é uma forma querendo ou não de você como cliente também saber olhar o que que tão fazendo aí na sua obra no seu projeto eu espero de coração que tenha contribuído e
de alguma forma para você está bom muito obrigado você ter assistido esse vídeo até aqui e você puder deixar um like aqui embaixo vídeo vou te agradecer muito se inscrever no canal também lembre-se sempre valores seu sonho contrate uma grande abraço e até o próximo vídeo tchau tchau o [Música] o pior que o pessoal não briga comigo não me xinga aí porque esse vídeo vai ficar grande né fera também que eu não fico
