Tema 02 - Hidrostática | Experimentos - Manômetro

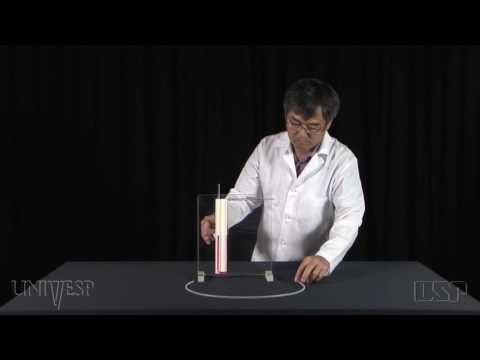

[Música] para demonstrar o funcionamento de um tipo de medidor de pressão também chamado de manômetro usaremos um tubo aberto nas extremidades em formato de U contendo um pouco de água com corante fixado numa placa com uma escala milimétrica e uma mangueira de silicone como os dois lados do tubo estão abertos ambos estão sujeitos à mesma pressão atmosférica desta forma os níveis da água nos dois lados estarão na mesma altura acoplando-se uma mangueira num dos lados do tubo podemos usar este dispositivo como um medidor de pressão assim ao soprarmos o tubo aumentaremos a pressão do ar

na Mangueira que pode ser medida por meio da diferença de pressão hidrostática entre as duas colunas de água no manômetro já se sugarm o ar dentro da mangueira a pressão será negativa em relação à pressão atmosférica neste caso o nível da coluna de água do lado da Mangueira ficará Acima do Nível do lado do tubo aberto para se determinar a pressão hidrostática no manômetro usa-se a lei de Steven ela é igual ao produto da densidade do líquido da aceleração da gravidade e da da coluna do líquido
