ELÉTRICA PARA INICIANTES, INSTALAÇÃO ELÉTRICA COMPLETA, PASSO A PASSO, CIRCUITO DE ILUMINAÇÃO

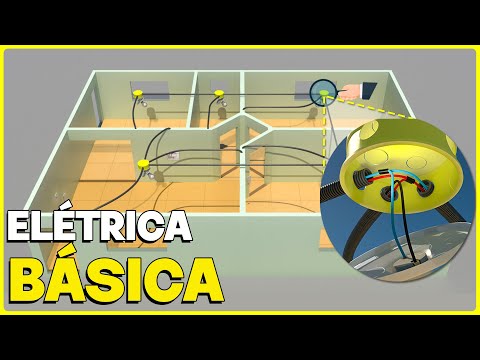

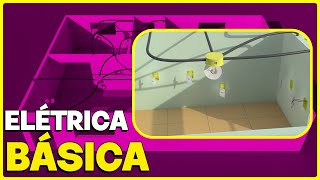

E aí pessoal beleza Neste vídeo pessoal vou mostrar como fazer a instalação do circuito de iluminação de uma residência fazendo a ligação do quadro de Distribuição e de todas as lâmpadas e também interruptores essa residência é bem simples vai ter dois quartos uma sala cozinha e um banheiro ou condutor mínimo para o circuito de iluminação é o de um e-mail esse condutor que vamos usar para o circuito de iluminação estamos considerando pessoal o método de instalação B1 que é os condutores embutidos em alvenaria e para dois Condutores carregados ou seja fase e neutro Então esse

quando eu tô de um e-mail vai suportar uma corrente de até 17 A o disjuntor que vamos usar para o circuito de iluminação vai ser um disjuntor de 10 amperes iniciando uma lista de material pessoal temos uma lâmpada em cada cômodo e o interruptor em cada cômodo também então temos um total de cinco lâmpadas e cinco interruptores no quadro de distribuição saímos primeiro com o condutor neutro e vamos para a caixa de luz do teto de cada cômodo e conectar o neutro em cada lâmpada iniciamos pela sala na caixa de luz do teto da sala

vamos derivar um condutor neutro do neutro principal e conectar na lâmpada levamos a condutor neutro agora para o primeiro quarto e conectamos na lâmpada no segundo quarto também conectamos na lâmpada Observe pessoal que foi feito apenas uma emenda no neutro em cada caixa de luz do teto para fazer derivação do neutro para lâmpada e como temos cinco caixas de luz do teto Então vamos ter cinco conexões para fazer derivação do neutro para lâmpada e podemos usar fita isolante ou um conector para fazer essa conexão vamos anotar nessas cinco emendas do neutro para poder incluir também

na lista de materiais podemos usar também cinco conectores agora estamos no banheiro fazendo a conexão do neutro para lâmpada e na lâmpada da cozinha que a última caixa de luz do teto conectamos o neutro direto na lâmpada Voltamos para o quadro de Distribuição e agora vamos distribuir o condutor fase na caixa de luz da sala levanta quando eu tô fase principal direto para a próxima caixa de luz do teto que é a do quarto e fazemos a derivação na fase para poder levar até o interruptor da sala conectamos ao que o Dr fase no interruptor

e voltamos com o condutor preto que será o retorno da lâmpada na caixa de luz do teto conectamos o retorno na lâmpada agora vamos para o primeiro quarto e fazemos a mesma ligação em cada cômodo dele vamos uma fase para o interruptor e voltamos o retorno para lâmpada Observe pessoal assim como no neutro foi feito um emenda em cada caixa de luz do teto com a fase Então como temos cinco caixas de luz do teto Então vamos ter cinco conexões para fazer derivação da fase para o interruptor e também podemos usar fita isolante ou um

conector vamos anotar essas emendas da fase que são cinco emendas para poder incluir também na lista de materiais no segundo quarto fazemos a ligação do interruptor e depois levamos a fase para o banheiro agora no banheiro também fazemos a ligação do interruptor e depois levamos a fase para o último cômodo que é a cozinha na cozinha levamos a fase direto para o interruptor e voltamos para conectar na lâmpada concluindo a lista de materiais pessoal Então temos cinco lâmpadas 5 interruptores um disjuntor de 10 amperes cabos de um e-mail para fase e neutro vamos ter que

fazer também cinco emendas no neutro em cada caixa de luz do teto e 5 emendas para fazer a derivação das fases para o interruptor ou podemos usar um total de 10 conectores para fazer essas emendas na fase e no neutro nos próximos vídeos pessoal vou fazer uma sequência dessa instalação fazendo a ligação das tomadas Então já deixe seu like e se inscreva no canal caso ainda não seja inscrito muito obrigado por assistir e até o próximo vídeo
