COMO DIMENSIONAR E INSTALAR UM DPS

e nesse vídeo vamos explicar de uma forma simples e objetiva as seguintes perguntas O que é um DPS como instalar e como escolher iniciamos primeiro falando sobre o que é um DPS é o de PS1 dispositivo de proteção contra surtos elétricos esse surto elétrico de atenção geralmente é causado por descargas atmosféricas diretas ou próximas a rede da concessionária de energia elétrica basicamente o DPS vai desviar esse surto elétrico para a terra evitando a queima dos Equipamentos elétricos da residência porém a proteção só irá acontecer se o DPS for selecionado coordenado e instalado corretamente como instalar

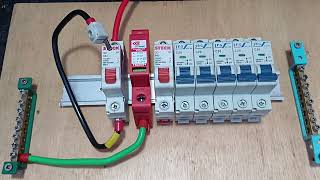

um DPS o romântico instalação depende do esquema de aterramento e não esquema de aterramento do tipo TT é quando temos aterramento da edificação separada da ferramenta da alimentação ou do padrão de entrada e que neste caso utilizamos um DPS para o condutor neutro e para os condutores fase O porém a saída do cps de Pazes é conectada no neutro e apenas a saída dos DPS de neutro é conectado no aterramento quando instalamos o DPS no esquema tns onde temos o condutor neutro conectado no barramento de equipotencialização principal Ou seja quando neutra está conectado junto com

a ferramenta não utilizando DPS para o condutor neutro apenas para o Condutores fase e e como escolher um DPS nós temos três tipos de DPS que são separados por classe classe um dois e três os DPS de classe um são dispositivos utilizados na proteção contra os efeitos das descargas diretas então a sua instalação é realizada no ponto de entrada da instalação e DPS de Classe 2 São dispositivos adequados para proteção contra os efeitos da descargas indiretas então a sua instalação normalmente é feita no quadro distribuição o PT PSD clastres são os dispositivos instalados para proteção

complementar sendo instalados próximos a equipamentos para garantir uma proteção maior e a instalação de mais de um DPS no circuito é para cada DPS desviando a maior parte da energia sem submeter a tensões e correntes indesejadas estou mostrando três GPS instalados em Pontos diferentes da residência Mas normalmente é instalado apenas um na residência Porque dependendo do fabricante um único DPS já é classe 1 e 2 a instalação de cada DPS conforme for meio independente da situação só porque foi mostrado 3dps em Pontos diferentes não quer dizer que tem que ser instalado sempre 3dps na residência

e após escolher a classe do DPS temos alguns pontos importantes que devemos levar em consideração nessa figura do DPS temos os seguintes símbolos você e máximo e n e o p vamos explicar o que significa cada um e esse DPS que estamos mostrando é o de Classe 2 que normalmente são instalados em quase distribuição por isso temos etiqueta T2 se você é a máxima tensão de operação com Tina ou seja qual a tensão de operação entre fase e Terra temos as tensões existentes para os DPS de 175 275 e460 Volts com essa tensão de operação

podemos escolher o DPS de acordo com a tensão de alimentação Então temos com a tensão de alimentação e 127 volts entre fases e Terra até PS a ser utilizado é o de 175 volts e com a tensão de alimentação de 220 volts entre fases e terra o DPS utilizado é o de 275 votos com a tensão de alimentação em 380 volts entre fases e terra ou DPS a ser utilizado é o de 460 volts eu li máximo é a corrente máxima de descarga que é medida em que Luan Peres corresponde é o maior surto que

o DPS consegue suportar pelo menos duas vezes sem se danificar Este valor é escolhido de acordo com o local onde será instalado o de PS1 e em áreas urbanas próximo à região central com prédios equipados com para-raios a corrente de descarga do DPS deve ficar entre 8k a-20k em áreas urbanas com poucos prédios sem para raios DPS entre 20k a 45 a em áreas rurais ou edificações afastadas DPS de 60k ou maior o iene a corrente nominal de descarga que também é medida em que Luan Peres quer dizer que o DPS pode descarregar até 20

vezes esse valor de 20 cá sem se identificar E o pior é o nível de proteção do dpf para equipamentos de utilização com tensão de 127 ou 220 volts essa atenção não pode ser superior a 1.500 volts ou 1,5 que louvor porque quando o DPS estiver desenhando um surto elétrico provocado por uma descarga atmosférica por exemplo inevitavelmente uma pequena parcela de extensão e irá surgir nos terminais dos equipamentos instalados em doença atenção e no máximo 1500 volts para esses equipamentos de utilização e para concluir o indicador verde quer dizer que o DPS está funcionando normalmente

quando do pé se não estiver mais funcionando esse indicador vai estar na cor vermelha Olá pessoal deixe seu like isso nos ajuda muito a trazer mais vídeos como esse com frequência se inscreva no canal caso ainda não seja inscrito e até o próximo vídeo e Obrigado por assistir
