HIDRÁULICA & PNEUMÁTICA - Aula 14 - Eletropneumática A B A-B-

o Olá galerinha Seja bem vindo a mais um vídeo do canal Indaiatuba Meu nome é Danilo Menezes e na aula de hoje aprenderemos um pouco mais sobre circuitos eletropneumáticos e na aula de hoje queremos o seguinte exemplo mal apertar um botão cilindro avança o cilindro B avança o cilindro a recua e posteriormente o cilindro B recua e ambos os cilindros para na posição recuado até efetuar os acionamento novamente então nessa aula iremos utilizar o recurso da Eletric da pneumática utilizando um diagrama trajeto-passo então confira comigo mais essa dica do canal solta a vinheta DJ não

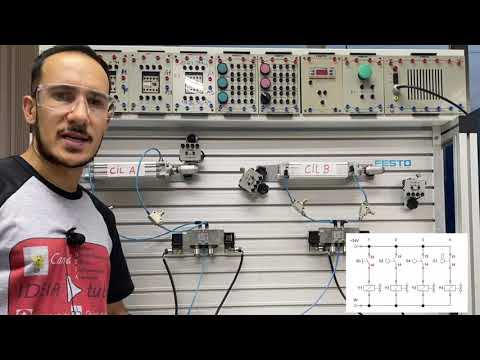

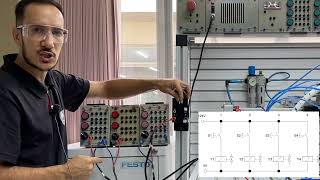

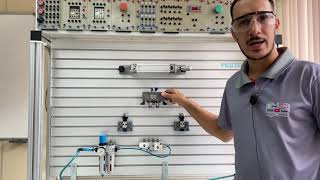

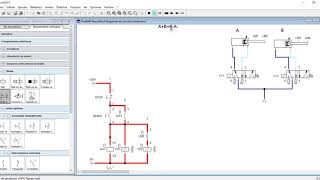

filme teremos utilizar os seguintes componentes unidade de conservação que o nosso lubrifil um bloco de distribuição duas válvulas direcionais com cinco vias duas posições com duplas o solenoide 2 cilindros de dupla ação três sensores elétricos do tipo fim de curso e quatro válvulas reguladoras de fluxo unidirecional E além disso para parte elétrica iremos utilizar uma fonte de 24 volts em corrente contínua e uma botoeira do tipo push botton normal aberto então confira comigo a montagem do circuito de acordo com o diagrama ao lado Vamos iniciar fazendo a montagem da parte pneumática Então vamos puxar aqui

uma saída do bloco distribuição ligar no número um da primeira válvula é mais uma saída do bloco de distribuição Vamos jogar aqui no número um da segunda válvula agora e saídas de número 4 da primeira válvula vou jogar ela na nossa válvula reguladora de fluxo e Vamos conectar na parte traseira do primeiro cilindro da mesma forma saída de número dois da válvula vamos interligar na parte frontal do cilindro a passando aqui pela nossa válvula reguladora de fluxo Faremos agora a mesma ligação para segunda válvula ligando no cilindro B onde nós teremos a saída de número

4 ligando na parte traseira do cilindro e me mantendo aqui o mesmo sentido de instalação das válvulas reguladoras de fluxo vamos ligar aqui na saída de número dois da válvula na parte frontal do segundo cilindro Então dessa forma que é feita a ligação pneumática é entre as válvulas e os dois cilindros vamos agora fazer instalação elétrica de acordo com o diagrama ao lado Vamos iniciar aqui puxando um positivo da nossa fonte na entrada do botão a saída do botão iremos ligar na entrada da nossa válvula y un vamos puxar mais um positivo aqui na fonte

e vamos jogar aqui na entrada de número 13 do sensor S2 e a saída número 14 Vamos jogar na entrada da válvula Y três vamos puxar mais um positivo aqui da ponte e jogar agora na entrada de número 13 do sensor S4 e a saída número 14 tô aqui na entrada da válvula Y 2 e por último vamos puxar mais um positivo aqui da fonte vamos ligar aqui na entrada de número 13 do sensor S1 Oi e a saída de número quatorze vamos ligar aqui na entrada da válvula Y quatro Então o próximo passo agora

é interligar O negativo você já saída das válvulas Então vamos ligar aqui a saída da primeira e da segunda válvula Vamos jogar aqui no barramento negativo vamos interligar aqui O negativo da próxima válvula aqui também no barramento negativo e vamos sim desligar aqui também O negativo da próxima válvula no negativo da fonte e vamos puxar um negativo da fonte para alimentar também o barramento negativo que fará a alimentação da saída das quatro válvulas então é dessa forma que é feita a ligação elétrica conectando as solenoides junto com os botões a fonte mais os sensores de

fim de curso do tipo elétrico vamos agora o funcionamento do circuito Vamos iniciar alimentando o nosso no Brasil tô ligando a nossa fonte de tensão ao apertarmos o botão B um o primeiro cilindro avança o cilindro B avança o cilindro arrecua e por último cilindro preto também recua podemos fazer esse movimento de uma forma mais lenta basta ajustar as nossas válvulas de controle de fluxo no entanto do cilindro A quanto do cilindro b então vamos novamente ao funcionamento apertando o botão de um o cilindro a avança toca no sensor S2 o cilindro B avança toca

no sensor S4 o cilindro a recuar e por último tocando no sensor S1 o cilindro B também República então podemos fazer a leitura e interpretação nesse circuito da seguinte forma obedecendo diagrama trajeto-passo onde apertando o botão nós temos um movimento a mais demais um a menos é um veneno aumentando a velocidade de execução do circuito podemos aliviar a nossa válvula reguladora de fluxo o e teremos o seguinte movimento a mais ver mais um a menos Oi livre menos Então é isso clarinho espero que vocês tenham gostado de mais uma dica do canal indaiatub não deixa

de se inscrever dá aquele joinha porque isso me ajuda bastante um pote abraço e até o próximo vídeo
