Como georreferenciar imagens utilizando o AutoCAD (recurso Geolocation) e o Google Earth.

o Olá pessoal Professor Jean Carlo Ribas vou fazer um pequeno tutorial aqui sobre georreferenciamento usando AutoCAD e Google Earth através da ferramenta gel location certo recurso a que está no AutoCAD em nas últimas versões na os à base de mapas do Bing na da Microsoft e proporcionar para gente uma ferramenta muito fácil e dinâmica aí para para gente ir ao referencial projetos dos mais variados tipos desde loteamentos projetos de edificações estradas etc Então vamos ao processo a basicamente a gente vai usar o Autocad certo o Google Earth não é que vocês podem baixar gratuitamente na

é um site aí do do Google e peço que vocês abra o bloco de notas aqui para gente poder copiar algumas informações certo então o procedimento não é básico é encontrar aqui no Google Earth o local que vocês querem trabalhar né então eu tô pegando aqui Estado de Santa Catarina é a cidade de Navegantes a no litoral a pouco acima aqui de Itajaí e vou usar como referência essa região aqui do aeroporto de Navegantes tá então o que que a gente precisa fazer aqui no Google Earth a gente precisa encontrar um local Ah tá é

para extrair as coordenadas e consegui ajustar o AutoCAD em cima dessas coordenadas a colocar estas coordenadas lá no Autocad como referência Então como é que a gente faz isso a gente usa o recurso aqui no Google do marcador ou amarelinho lá em cima de um clique Tá certo ele vai me abrir uma posição aqui de marcador tá para mim e colocar extrair os dados aí das coordenadas eu vou cancelar aqui porque é interessante que a gente trabalha em um sistema de projeção o TM certo que a gente tem aí as coordenadas então em metros certo

o Google Earth por padrão ele vem sentado na latitude longitude em graus minutos e segundos Então vou mostrar para vocês onde é que vocês mudam né é a guia ferramenta as opções aí você tem aqui nessa região e aqui do quadro a mostrar Latitude Longitude você vai selecionar aqui vai deixar marcado na Universo transversa de mercartor certo então o TM sistema métrico o TM e a partir disso basta dar um ok aqui o meu já tava vou cancelar vocês vem ok a gente vem aqui no recurso do marcador na pode dar bastante zoom aqui eu

vou pegar o cantinho da pista aqui do aeroporto como referência vou dar bastantes um a quem é para calibrar bem O Clique é quando vocês vão aproximando ele vai distorcer um pouco a tela ele vai horizontalizando um pouco então você pode chegar no ponto aqui clique em visualizar e definir inclinação e bússola aí ele vai deixar a projeção perfeitamente perpendicular com o solo e alinhar o norte na na posição para cima aqui não de acordo com a a rosa dos ventos Então vou pegar o meu marcador aqui o certo é vou dar um nome aqui

para ele qualquer Ao canto o canto pista aeroporto E aí E se eu posso trocar aqui o marcador posso colocar aqui um eu gosto de usar esse aqui que a gente enxerga exatamente o ponto a trocar a cor dele aqui colocar uma outra cor colocar um amarelo aqui Tá certo e aí eu arrasto esse marcador e é para um ponto aqui que fique fácil de visualizar nem imagina eu vou pegar exatamente o cantinho aqui da da imagem né ó bem o cantinho da pista ok e eu queria nós tá então percebo não aquele Ficou ali

bem o cantinho da pista ele vem aqui para para pasta dos marcadores né o canto pista aeroporto e agora eu posso dar um botão direito nele aqui ó propriedades e copiar as coordenadas estão Longitude tma coordenada em x certo não preciso do depois do ponto ali então copia a coordenada X eu vou colar ela aqui no bloco de notas ou apertar, tá para mim entrar com esses dados depois lá no Autocad então AutoCAD separa x y e z por, vou pegar a coordenada em Y a control c vou colar aqui depois da vírgula e a

vou clicar, de novo e vou pegar a coordenada Z percebam que a coordenada Z não tá aqui ela tá aqui em baixo eu posso cancelar aqui ela tá aqui em baixo onde eu passar o mouse está mostrando aqui elevação 6 m 5metros porque o meu mouse está se movendo então eu paro aqui em cima do meu marcador e leio nem baixo elevação 6 metros Então vou anotar aqui 6m e elevação como é muito perto do mar né Tá altitude aqui é baixinho Tá certo então um ponto conhecido da imagem no Google Earth com coordenadas em

o TM certo é tem uma situação interessante aqui também que o Google Earth mostra a zona o TM a que a gente está aqui embaixo vocês podem ler a zona 22 J certo essa região aqui a zona 22 idiota é eu vou colocar aí na descrição do vídeo o link para vocês baixarem um mapa das zonas lá do do professor a André Rios tá só que vocês tenham mal o mapa Geral das zonas uma percebam que Navegantes tá nessa região aqui certo dentro da zona 22 J na exatamente como aqui o Google está marcando a

zona 22 J certo e a é muito bem agora depois de extrair as coordenadas de um ponto de referência do Google eath né em coordenadas do TM a gente vai para AutoCad clica aqui no Autocad iniciam um desenho padrão aqui pelo pelo start drawing na desenhos em vazio sem nada dentro primeira etapa configurar as unidades Então vou digitar aqui no Autocad Uni certo Yunes don't enter e vou calibrar a unidade de inserção da o melhor a escala de inserção não há como e a gente costuma trabalhar em metros aí no Brasil vou selecionar aqui metros

certo unidades e são metros Ok e agora eu vou inserir o meu mapa dentro do AutoCAD então eu vou em insert Olá aqui é o lado direito a última opção você tem set-location a tava site location from né então é a atribuir a localização a partir de um mapa certo o ok ele vai carregar demorar um pouquinho é importante que vocês estejam logados tá então crie um login da alto na Autodesk e login a senão ele não vai funcionar porque ele tá fazendo esse o download desses dados do mapa né do servidor do Bing provavelmente

então ele precisa dessa desse lokita a vou aproximar vou achar aqui novamente a cidade que eu quero trabalhar certo então a gente quer trabalhar aqui em Navegantes e aqui Itajaí Navegantes vou achar aqui a pista do aeroporto um aeroporto internacional de Navegantes certo e vou achar o cantinho Lá da pista que a gente tinha extraído as coordenadas no Google Earth é um tá aqui o cantinho da minha pista né deu bastante zoom aqui no Autocad não precisa corrigir a inclinação é nada ele já vem certinho já vem certinho você dá um clique com o botão

direito lá no. e o botão direito drop mark herrier na então colocar o marcador aqui certo tarde o marcador Exatamente no mesmo local que lá no Google Earth certo muito bem aí que que a gente vai fazer percebam que ele tem um Um item aqui se chama ele vesion então isso aqui é pode dar uma confundida no início é que você deve atribuir aquele 6m que a gente viu da elevação lá do Google Earth mas isso aqui é relativo a elevação do ponto do marcador certo como se ele tivesse como a elevação acima do solo

Então isso que a gente não mexe deixar deixar zero mesmo eu dou um Leste ele vai me pedir o Fusion e o datum certo bom é o fuso na e o datum dependem do mapeamento utilizar e a extração das coordenadas é o Google Earth usa o sistema wgs 1984 né no Brasil normalmente a gente usou sirgas2000 na mas como a gente está extraindo as coordenadas do Google Earth a gente vai selecionar aqui no Cade o sistema wgs84 então wgs a e a gente tem que achar a zona 22 certo porque se a gente olhar aqui

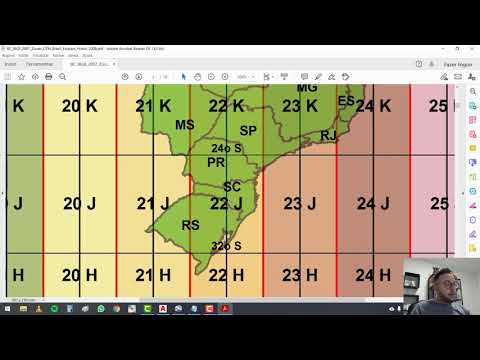

no mapa a zona 22 ela é toda esta coluna aqui no sentido aqui do meridiano certo então toda essa coluna que é a zona 22 né então ele tá marcando aqui para a gente zona 22 SD Sul abaixo do Equador certo se fosse uma empresa trabalhando no terreno aí a Unidos Por exemplo a gente estaria selecionando aqui a zona correspondente à faixa né só que Norte então percebam o TM na coordenada do TPM métricas 84 em relação ao sistema wgs84 zona 22 S de um clique é o fuso aqui é o GMT -3 Brasília lá

para excluir em um fuso aí com um relação às regiões do mapa que vocês tiverem aqui certo tá tudo bem detalhadinho aqui no no pdf e a dumm dumm next novamente a e agora ele tá perguntando não é o ponto de locação esse ponto de locação é o ponto que a gente strail lá do Google Earth Tá vou pegar as coordenadas aqui que a gente já tinha anotado ou copiá-las contra você colo na linha de comando control over então o Inter E aí ele vai perguntar para a gente o alinhamento do Norte percebam que lá

no no Google Earth né Por padrão o norte tá sempre para cima na então ele tá dizendo né um alinhamento a 90° indicando que o norte também está para cima então aqui basta a gente dá um novo em ter certo e que ele vai fazer ele vai colocar o marcador para a gente percebam o marcadores em vermelho e vai carregar o mapa certo colando como referência à aquela coordenada que a gente traiu lá no cantinho da pista certo então fica tudo já referenciado com medidas na se a gente fizer por exemplo uma linha vou selecionar

aqui uma linha verde e como a espessura um pouquinho maior para vocês enxergarem e é eu posso contornar pista aqui saber exatamente o tamanho aí da pista do aeroporto Quando você vai trabalhando cozinho aqui ele vai carregando o mapa a gente consegue fazer qualquer medição aqui em cima como a precisão é não perfeita obviamente umas bem interessante vou medir essa esse trecho aqui a pista tem 44 metros de largura por E aí a 1700 metros de comprimento Então tá aqui a pista do aeroporto muito bem é só para mim ficar feliz se se ver uma

escala certa si marcador tá no local correcto agora vamos supor que você esteja trabalhando no loteamento por exemplo não é é eu vou pegar esta quadra aqui ó perto aqui do aeroporto para exemplificar Então vamos porque você está trabalhando aqui nesta região como cada local que você dá um zoom e tira ele vai carregar vai fazer download do mapa isso pode ficar um pouco pesado aí para vocês na máquina então ele dispõe a depois que você inseriu a localização ele vai abrir um novo menu chamado gel location que é o próprio nome do recurso e

aqui você pode capturar uma área para isso tudo certo então você vem aqui que After área e clica certo e você abre um um compasso aqui é um pouco maior do que a região que você quer trabalhar então vou pegar essa região aqui Tá certo ele vai mostrar para vocês que ele capturou essa água agora para você não ficar com arquivo pesado você vem aqui onde ele tá do lado do craftwar aquele tem América o tipo de mapa você pode colocar o mapa rodoviário né mas e é do arruamento aqui nós tipo Google Maps você

você pode colocar aqui o mapa híbrido que ele vai mostrar a imagem de satélite com o arruamento ele começa a marcar o arruamento em cima na e você pode desligar este mapa é o que nos interessa a gente já já referenciou já extrai o a área de estudo então eu posso desligar o mapa percebam que eu tinha feito linhas em cima da do aeroporto até vou tirar aqui em cima da pista na e esta imagem agora ela se comporta como uma imagem inserida né de fora então a gente poderia selecionar aqui ó e diminuir em

intensidade por exemplo a posso colocar 100% transparente ou eu gosto de trabalhar aí perto de sessenta por cento na você pode inclusive e selecionar aqui uma melhoria da qualidade da imagem ela vem como qualidade e a e não no segundo nível aqui ó se você colocar verifiquem ele vai refinar a qualidade da imagem vai deixar a qualidade com uma resolução muito alta Olhe tá fazendo o download aqui embaixo então a resolução é muito boa eu vou tirar a a transparência para vocês enxergar nenhuma solução ficar muito bacana né E aí você pode aplicar uma transparência

aqui e agora começar a trabalhar né em cima desta imagem georreferenciada com medidas bastante precisas tão sugira que vocês criaram layer para esta imagem ó por exemplo é área a área gel ou já o referenciada como coqueiro a selecionar aqui uma cor qualquer Azul Luciano na e jovem esta imagem para dentro deste ler certo então vou jogar sem margem para dentro aqui desse estilo aí colocar que cor pelo através do lê e espessura também pelo ler a E aí você vai criando os seus livros de desenho normal vou criar aqui por exemplo até lá lotes

vou dar uma outra cor aqui uma cor Magenta por exemplo vou criar um outro leia aqui também por exemplo como quadras quadras e dá uma cor verde e a vou selecionar esse ler Quadros na e vou fazer por exemplo aqui a marcação das quadras aí corre aqui você pode diminuir aqui a e a transparência para que a imagem legal e trabalhar agora com calma né para fazer o contorno eu vou fazer rapidinho aqui é porque a ideia é um tutorial né então fiz aqui rapidamente achei tem a minha quatro eu poderia agora é fazer uma

medição disso aqui Ah é Então tem aqui mais ou menos 120 m vamos supor que a gente fizesse 10 lotes né de de 12 a selecionar essa linha aqui vou dividir em 12 pedaços lá ou configurar meu ponto Eu dividi em dois pedaços mas o ponto não apareceu eu digito p-type pé Taiff entre vou colocar esse ponto aqui e ali eu fiz a divisão já ela tem mais ou menos aqui a 50m de largura então onde é que a gente fizesse lotes aí de 12 por 25 e meia uma coisa assim né então vou dividir

o outro lado aqui também a polpa de dividir [Aplausos] o q e faço aqui rapidamente só para vocês entenderem o processo a divisão dos lotes o site aí eu vou adicionando as informações que eu quero né cortas curva de mim viu enfim levantamento topográfico né como ficar mais interessante aí fazer informações que você queira se insere a Tá certo vou selecionar essa parte de dentro aqui vou trocar ela de ler vou colocar ela para ler lotes uma espessura aqui um pouquinho menor em bom então é e o tirar esses pontos aqui que não quero mais

select em cima dela Responde Está aqui um exemplo rápido o que pode ser feito em cima das imagens bom estou no meu projeto arruamento marquei pontos curvas de nível etc vou fazer a impressão vem aqui aí desliga o meu ler a gente diferenciada e fico só com meu desenho né sabendo que tudo aqui está na coordenada correta então por exemplo eu vou colocar um ponto aqui nesse canto a colocar um ponto aqui nesse canto for Danielle em cima dele list ou clicar nesse ponto ou não em ter vocês podem verificar aqui a coordenada x a

coordenada Y na certinhas se você quiser calibrar com a coordenada Z você tem que selecionar o conjunto e colocar ele na coordenada Z certinho né que seria seis metros mas a nossa imagem aqui já vai ela vem certo ela vem na coordenada certa vou pegar as propriedades se aperceba nem a posição em 16 tá ela vem travada certo E aí então você faz todo o acabamento do seu desenho e depois deixar a imagem fraquinha na impressão ou tira ela completamente Tá certo tutorial rápido aí como usar o Autocad com recurso já location na está indo

a coordenada a base do Google Earth Espero que tenham gostado É e fico à disposição para dúvidas e esclarecimentos está sendo que se com o material que estão na descrição do vídeo Um abraço até logo lá
