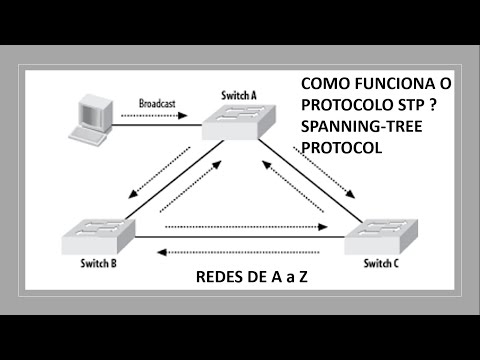

Como funciona o Protocolo STP

o Olá pessoal sejam bem-vindos a mais uma dica do Canal netfinders Brasil hoje nós vamos estar usando aí o parte 3 se é para falar de um tema muito conhecido aí no mundo das redes que é o protocolo spanning entre né o STP splen tryprotocols o que acontece quando eu tenho vários suítes interligados surge a necessidade de um evitar que Lupin ocorra entre eles imaginemos aí que eu tenho três suítes como estamos vendo aí no desenho seu apenas ligo porque o suíte 01 02 é caso um dos dois links fale eu vou ter um Switch

isolado Então o que eu poderia fazer poderia criar um triângulo entre esse Suits fechando a ligação aqui do Switch um como Switch 2 o que e quando eu faço isso para a um problema aí que está na tecnologia internet um quadro ethernet diferente de um pacote IP ele não tem ttl ele não tem time to live ou seja ele não consegue detectar de um quadro tá em looping e e simplesmente ele é deixa esse quadro Continuar a ser encaminhado aí entre os tweets indefinidamente ocupando aí toda CPU e memória porque o quadro não só é

retransmitido né o quadro não só morre como ele vai estar gerando aí novos quadros Imagine que eu tenho um broadcast aí em qualquer um desses 3 suítes é o Switch Na verdade receberia o tráfico por uma porta encaminharia pelas outras isso indefinidamente até que o seu rack ali com todos os tweets viram uma imensa árvore de Natal e sem por cento de CPU e sem por cento de memória ocupados para evitar isso né a surgir ali o spanning Tree protocol Qual que é a ideia do espaço entre primeira coisa o suítes trocam BP de luz

Bridge protocolo data eo Nissan tem um protocolo de reconhecimento aí dos vizinhos em camada dois que detecta se a vizinhos interconectados eu tenho outros switches de camada 2 aqui e o que que acontece é o suítes vão escolher uma root Bridge 1 suíte raiz todos os switches só vão deixar o caminho livre para chegar até o Switch raiz caminhos alternativos são bloqueados ou seja se eu tenho esse esse triângulo amoroso entre os 3 suítes eu vou ter pelo menos um dos lados blocking e os melhores caminhos o pregão até raiz vão estar encaminhando por exemplo

aqui né eu tenho esses três suítes aparentemente eu deduzo aí que os tweets um é o raiz porque o suítes 0 e 2 eles mantiveram o link até o Switch um ativo mas a ligação entre eles aqui que seria o caminho mais distante do Switch um foi bloqueado um dos lados né então o espaço entre funciona assim se eu por acaso tivesse o Suit zero aqui de cima o topo da pirâmide como raiz provavelmente aqui é o é o link mais distante a base que estaria bloqueada em um dos lados se fosse o Switch 2

raiz o link mais distante né que seria aqui esse outro lado que estaria bloqueado nesse caso aqui eu aposto que o Switch um é a raiz porque o caminho mais distante dele está Block na pelo menos um dos lados está Block como é que eu consigo o parecer evidência eu entro no Switch poderia dar aqui um Show spanning-tree e a E com isso eu consigo deduzir ali ó que esse suíte é o Switch raiz do protocolo spanning Tree né this Breed is the root Ok então Sweet Sweet um aqui no caso ele é raiz todos

os outros suítes que não são raiz eles escolhe uma Ruth porte seria o melhor caminho para chegar até a raiz se eu quiser aqui viu preferences né Eu quero enxergar E qual seria que as opções na verdade né Eu quero enxergar a todos os e os rótulos interface a Quina a o suporte cadê cadê cadê a I always show porte Label e pronto e aí eu consigo visualizar o nome das interfaces aqui se eu entrar nesse primeiro suíte aqui ó e tentar colocar show spanning-tree e eu vou verificar que a porta que leva até a

Raissa é fizeram o Barra 2 aquela que tem o menor custo que leva até o Switch raiz para fizeram 1/2 é que leva até a raiz no caso do Switch 2 também dando comando show span dentre eu consigo visualizar e que aí a porta que leva até a raiz é a f 0/1 no caso desse suite 2 aí fizeram/um é o caminho que leva até a raiz Ok é Então na verdade a ideia espera entre as evitar looks porque agora se houver um tráfego que seja disparado de uma das portas do Switch é esse tráfico

um dos de cast por exemplo ele vai entrar pela por essa interface vai ser transmitida para os vizinhos mas a como a ligação entre esses 2 suítes aqui um lado está bloqueado então eu não vou ter realimentação das E como que esse suíte raiz foi escolhido tá então existe uma eleição dos pretty raiz no qual Sweet que tem a menor prioridade eleito root Bridge só que a prioridade é ímpar tá Dá para todo mundo todos os switches começam com a prioridade 32.768 e como Espanha entre é igual Reino dos Céus quanto menor a prioridade melhor

né os humildes os menores serão exaltados aí a título de Rute Brites a quanto menor a prioridade melhor eu poderia diminuir a prioridade para forçar eleição se eu não mexo ele vai olhar para qual suite tem um enorme aqui Abras E aí quem tem o menor MEC abre aqui eleito raiz então aqui foi entre aspas ao acaso que os Sweet Sweet um foi eleito raiz vamos imaginar que eu aumentasse um pouco essa mim a topologia que tá vamos imaginar que eu tivesse mais mais suítes para poder estar trabalhando aqui como é que eu iria fazer

se eu tivesse por exemplo vou colocar mais 1 suíte aqui outro suíte a colar e aí vou fazer links redundantes aqui entre eles né Então deixa eu só conectar vou conectar aqui como eu havia comentado com vocês a troca de bpdu ela ocorre com todos os tweets que são vizinhos então se eu estou criando novos Vizinhos se entrar 1 suíte com uma prioridade ou com maquiadores menor do que o Suita atual uma nova eleição vai acontecer para a gente vai ter um novo suíte raiz o leito aí tá então a ideia aqui eu estou eu

coloquei mais dois elementos e tô criando mais links redundantes para ampliar aqui o causa da eu tenho aí os as dependeu estão sendo trocadas o suítes estão pensando ali tentando verificar quem será Raiz e com o tempo aqui a gente vai ver é qual será o Switch raiz então algumas coisas para a gente poder detectar o Switch raiz todas as portas da Ruth bryden e fica um Ford todas as portas estão encaminhando não existem portas bloqueadas do Switch raiz do espaço entre mesmo porque é se todos tem que fazer o melhor caminho para ele então

ele vai ficar com todas as interfaces ativas ou seja esse suítes da ponta aqui ó que eu tenho uma interface laranja Eu ja descarto eles como switch Ah tá Ah então apenas o único que não tem nenhuma interface bloqueada ou Elso e Central aqui que é o suíte 0 o West Street um que nós temos aqui qual seria o melhor Switch para ser Raiz Se eu fosse forçar a barra aqui com esse por entre o ideal seria que o Switch Central realmente fosse raiz porque porque ele está a um salto de distância de cada um

dos outros switches e o espaço entre pouca gente sabe mas tem limitações de diâmetro tá entre dois PCs ou entre dois dispositivos finais não pode haver mais do que sete saltos entre eles 10 ou seja Na verdade são nove dispositivos é só tenho o PC da origem do PC do destino poderia ter sete Suites no máximo no meio do caminho que a gente fosse traçar em linha reta o caminho entre eles então se a suíte é um suíte mais Central como raiz a grande vantagem que nós temos aí é que eu vou ter um diâmetro

maior né aqui no caso se fosse Sweet do Meio como Raiz evitaria um salto de distância de cada um dos elementos como é que eu consigo verificar se o nosso Suit zero aqui ele é o raiz eu poderia simplesmente bala que o show espaço entre e eu teria que ter aquela mensagem this Breed is the root eu não tenho essa mensagem dizendo que ele é a raiz e ele tem uma porta que leva até a raiz né então todos os tweets não raiz tem uma Roots porta e tá dizendo aqui a porta que leva para

o suíte que é a raiz da topologia é a f 0/2 horas eu estou aqui à efe 0/2 me leva até hospitium aqui ó o seu olhar os tweets um eu vou ver aqui show spanning-tree que ele tem aí a prioridade 32768 é a prioridade padrão ali e está na Vila Um né mas mostra a mensagem this Breed is the root esse Sweet ele é o Switch raiz como é que eu faço para mudar eu falei para vocês que eu posso diminuir a prioridade para tornar um Sweet Raiz e que o Switch do Meio Elle

US with 0 seria o melhor Switch para serrar isso que ele tá a um salto de distância de cada suíte vou entrar no Switch aqui vou fazer o seguinte a entrar no modo de configuração Global Vamos colocar as spanning-tree velam que avelã padrão ali que todas as portas pertencem a ela para incrível velam priority 0 a menor prioridade a zero não tenho como dar uma prioridade negativa então a menor prioridade é zero quando eu faço isso automaticamente eu vou forçar a eleição de um de uma novo Sweet raíz aí aí previsão tá trocando bpd usa

aí pode demorar no Spani entre clássico demoraria até no máximo 50 segundos né com rápidos para inquirir e demoraria bem menos mas a ideia aqui é que eu teria que me tornar raiz aqui né então se eu me tornar raiz o que que vai acontecer todas as minhas interface a ficar Power verdinhos encaminhando aqui e os outros switches o que que eles fariam Eles deixariam bloqueadas as interfaces que não levam até a raiz fazer um pouquinho de sal aqui vamos dar uma olhadinha Vamo dar uma olhadinha aqui com o show espaço entre e olha só

nós já tivemos a mudança que ele tá dizendo aqui ó this Breed is the root esse esse suíte ele é raiz aqui da vilão top você pode ver aqui que a prioridade está como zero a menor habilidade possível por isso que ele se tornou raiz no processo Espanha entre ele e o agora já ocorreu a convergência todas as interfaces ficarão verdes estão fardinha estão encaminhando tá é isso eu olhar aqui eu vejo que não existe mais porta rotina é no não existe um caminho que leva até a raiz porque agora eu uso e Central sou

a própria Raiz e aí toda topologia do espaço entre foi recalculada né se nós fossemos fazer aqui o desenho do e da árvore do espaço entre é aproveitando esse layout que nós estamos vendo aqui o que que seria eu escolhi o Suit zero como Switch raiz então eu poderia ter aqui é o Switch deixa eu colocar aqui aqui eu tenho suíte 0 1 2 3 e 4 né Nós temos os quatro suítes aí que são exibidos na então Teoricamente eu poderia ter aí Suites 1 e colocar as bolinhas de mesmo tamanho né para ficar mais

fácil aqui para gente poder entender como seria a topologia né parafraseando aquele filósofo Cazuza topologia Eu quero uma pra viver né o que que acontece aqui o Suit zero é o Switch Raiz e aí hum me fica aqui quem tem ligação direta com a Raíssa todos eles na verdade né então o suítes é um dois três e quatro todos o melhor caminho aqui tá sendo ser ligado diretamente à raíz então se eu pegar aqui todos os demais né todos os demais suítes e eles estão [Música] conectados né então e eu tenho lá com 4 suítes

E aí a única ligação que realmente importa né o único link que não pode ser quebrado né que ele vai ficar ele tem que está ativo ou é a ligação com o Switch raiz aqui nesse eu for pegar então aqui eu tenho Suit zero que estaria ligado com 1 2 ou 3 e o quatro essa minha árvore do espaço entre propriamente dita na que tem os itens a mais que me interessa enxergar que eu tenho eu tenho essa árvore é definida então aqui eu tenho Law Suit zero é a minha raiz todos os demais suítes

1 2 3 e 4 estão fazendo o melhor caminho para chegar até e o Switch raiz tá aqui é o que nós estamos vendo ali né Acho que ficar mais fácil ali de se enxergar aí o próprio Espanha entre aqui é dessa forma vamos imaginar o que que acontece aí se por acaso o Switch raiz que está aqui deixa de existir né se o Switch raiz aqui deixar desistir uma nova eleição vai ser feita entre eles partam por exemplo se eu tivesse aqui e a eu poderia desativar a caixa né é aquele não tem um

cabo para puxar energia né teria que apagar esse cara aqui mesmo parar força' ou então cor para todas as ligações entre ele ali eu vou apagar de vez a de suíte mas se o Switch morrer aí o suítes remanescentes eles vão fazer uma nova eleição e aquele que tiver a menor prioridade ou então o menor beijar ide são aqui é aquele que vai ser escolhido para ser a nova raíz aí tá a se eu se eu for se deixa eu pegar aqui Eu quero apagar os fizeram só para forçar a barra aqui ó então agora

quando eu tirei o Switch raiz os Sobreviventes estão que recalcular para verificar quem vai ser o na nova raiz ali tá então ele tá pensando demora ainda um pouquinho né para que ele consiga recalcular isso Ah mas daqui a pouco a gente vai ter o vencedor aí E como eu tenho um quadrilátero aí né e que vai acontecer a ideia que eu vou ter apenas um dos links aí é apenas um dos lados bloquearam ele ainda não convergiu se você tem geralmente quando o protocolo converge eu tenho apenas é um lado como Block né todo

o restante fica Power Olha lá pronto a gente teve ali a questão da convergência eu só tô vendo uma porta eh bloquinho agora provavelmente ali Sweet raiz é o suite 1suite aqui debaixo né o Switch raízes ele tem que ter todas as portas powered bem que eu tenho vários suítes aqui tem as portas Ford aqui né Se eu pegar por exemplo esse suíte que tem a porta bloqueada aqui ó provavelmente ele o que ele desce aqui para baixo para chegar até a raiz Pode ser que seja o sulfite aqui debaixo ou não né se eu

fui pegar aqui agora que a mudança ocorreu Se eu der aqui um shows para entre eu vejo que o caminho que leva pra raíz é o é a porta dois mesmo tô a porta dois Me leva para nova raiz foi eleito se eu chegar aqui e der um shows para entre e a esse suíte é a suíte raiz não porque ele tá dizendo a para chegar na raiz tem que fazer mais um salto tem que sair pela porta F 0/1 Ok se eu sair para é fizer o barracão eu chego nesse outro suíte aqui esse

outro Sweet provavelmente a raiz shows podem entre Olha lá this Breed Is The Roots esse Sweet Sweet raiz todas as portas estão encaminhando né Então essa suíte um aqui foi o novo eleito e assim o que realmente o link mais distante dele né o o melhor caminho para o três chegar é direto pro dois chegar direto o dois escolheu o caminho os olhos Witch o Switch aqui do Canto né ele ele escolheu descer pelo dois também para chegar até a raiz o caminho mais distante é esse daqui eu tenho o link bloqueado E aí eu

tenho loop fechado a Galera O Lu tem não não está fechado looping tá aberto né você se ele não consegue fazer loop porque aí tem uma porta bloqueada e as eu espero que assim eles consigo ter uma noção melhor de como estar entre funciona tem muita coisa para falar dos para imprimir né tem o espaço entre to quit ali falar a respeito de como são os mecanismos de proteção de espera entre né loop guard bpdu guard root guard Deus que guarde tem um monte de fita de proteção tem as diferenças entre Espanha entre rstp mstp

PV STP enfim se você tem interesse no assunto quer saber mais sobre os par entre deixa aí nos comentários sugestões aí de novos vídeos abordando tópicos E aí é o spanning Tree protocol um grande abraço a todos até a próxima
