Aula 01 - Introdução ao estudo de redes industriais

olá eu sou o hugo gomes o professor da disciplina redes industriais do curso de automação industrial do ceará indi ufmg é essa nossa primeira videoaula então é nessa semana um pouco o objetivo desse vídeo é apresentar para vocês fazerem uma introdução ao estudo das redes industriais a gente vai comparar e nos dispositivos ligados em transmissão analógica com dispositivos ligados em rede e industriais que houve vamos discutir em vantagens e desvantagens é realmente um vídeo para motivá-los no estudo das redes faltar os voltados para aplicações em automação industrial pessoas rir é o sistema de controle do

mundial e quando digo sistema de controle estou falando dos nossos serviços nossas de cds são os dispositivos que vão conter as lógicas né os automatismos que estamos desenvolvendo esses dispositivos de controle eles precisam então a coletar os dados digitais e analógicos é proveniente dos instrumentos e outros dispositivos de campo que nós vamos ter então aqui os sensores que vocês já estudaram todas as filas dispositivos que vão fornecer as entradas nem recebidos inédita saída eles precisam está comunicando com os nossos sistemas de controle então é tensão no ataque qualquer que seja o automatismo eu vou começar

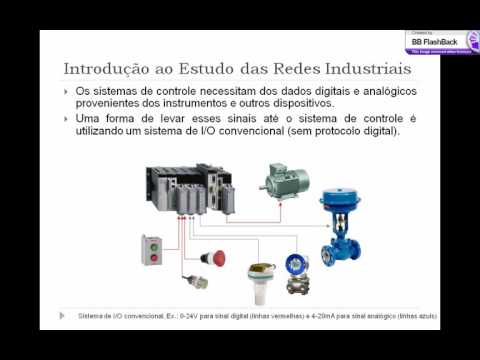

além do sinal mandando esse sinal um dispositivo de controle que vai tomar lógico vai processar essa lógica e depois vai gerar as nossas saídas eu tenho que ter um meio uma forma de transmitir o dado que vai nesses dispositivos de entrada até o sistema de controle e posteriormente gerar uma saída tem estado dessa saída tem que ser transmitida até um dispositivo de saída uma forma que a gente tem de levar em sinais até o sistema de controle utilizando o sistema de aih o convencional sem protocolo digital então sistema de transmissão a lógica por exemplo estiver

falando de entradas digitais como porteiras entradas analógicas como medidor de nível medidores de pressão saída lógica como válvulas de controle ou sai do digitais convencionais estão ligadas linha motores eu tenho então uma situação em que eu possa transmitir sinais por transmissão analógica exemplo então o sistema de aih ou linde input output entradas e saídas convencionais ou 0 24 volts nacional digital tem essas linhas vermelhas que eu apresentei essa figura ou então por exemplo um sinal de 4 20m amperes transmitir o sinal dos dois pode usar hoje 24 o menor valor aceitável para aquela que menos

positivo e 21 no valor máximo que a gente tem então de característica do local utilizando um sistema desse tipo já o convencional não utiliza então rede digital a cada sinal que eu tiver transmitindo vou precisar de um carro que vai interligar um instrumento ou dispositivo nem até um sistema de controle não tomar com base em sua figura aqui a cada um dos instrumentos ele por definição vai precisar de um cabo que vai levar o sinal do dispositivo até o sistema de controle no caso das saídas é legal o sinal do sistema de controle até 111

o dispositivo instrumento só por causa do incêndio positivo de 100 padres de cá um segundo ponto é a utilização de vários modos de entradas e saídas do sistema de controle que vai interligar todas as finais vamos pensar o seguinte para cada parte cabo tem que ter um muito a dar uma saída digital ou analógico meu sistema de controle meu parecer o meu controlado ele é composto de cartões ou módulos nesses modos de um conjunto de entradas e saídas para cada senão vão enviar vou precisar ter um ponto não descartam uma entrada e uma saída específica

para isso se eu tiver muitos pontos ou muitos dispositivos muito também serão os cartões que eu precisava bom cada instrumento e vai fornecer apenas o valor da variável a medida mas nenhuma informação adicional vai poder ser transmitido observe que vamos opor no caso aqui de 111 botoeira ela é uma entrada no sistema de controle quando pressionou botoeira eu vou receber zero e 0 10 no caso 0 24 volts no caso poderia até fazer o contrário de quatro outros no caso de 100 outros no caso de um enfim e se esse sinal de 0 24 a

única coisa que ele contém s botão foi pressionado não compensando o sinal analógico do terminal decorrentes de 4 a 20 mil cadeiras a única coisa que vai ser transmitida na capital é o sinal que por mim é o sinal daquela minha variável podendo atingir um nível de 0 a 100 por cento quando eu mandar 20 william pede significa que o nível do reservatório tem 100% nada mais é transmitida por exemplo é qual o senhor pensa em outras outras outras grandezas como vazão pressão não tem transmissão da unidade de medida de máximo de mim eu não

consigo fazer é nenhum ajuste uma configuração é somente variável medida é conforme eu falei é não é fornecido nenhum diagnóstico dos ativos de segmentação ea gente não pode fazer nenhuma configuração o quadro de degradação dos nossos instrumentos e dispositivos por meio dessa dimensão é um cabo do indicado mandar um sinal de corrente que vai falar comigo quando caminha variável medida não sei quais são as principais orientações às limitações do irão em torno de muitos cabos muitos pontos nem de entradas e saídas no sistema de controle e pouca informação eu vou te básicamente avaliava a medida

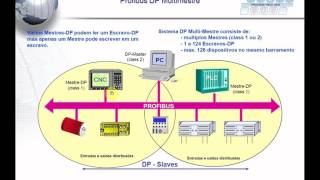

agora uma outra forma de nós disponibilizamos mais os nossos sistemas de controle é fazer uso de redes industriais com protocolos digitais exemplos profundas como futebol 2012 entre outros que são um assunto desse curso então a gente tem que nosso sistema de controle e os nossos vários dispositivos os mesmos dispositivos aqueles livros anteriores nós podemos utilizar então redes industriais com protocolos de stress coletar informação de todos esses sinais um exemplo aqui nessa linha roxa que sai do controlador vai passando por vários dispositivos é uma rede própria bp será a cidade nesse curso a região laranja uma

rede própria do hastear também estuda nesse recurso ea linha preta uma rede haze ou assim que a linha preta outra rede que nós a mim como cidadão ao longo desse curso então se eu tenho uma rede industrial ao invés de ter uma transmissão analógica quais são as vantagens o que estou ganhando com isso bom primeiro ponto é a redução do lançamento de carros observa soja essa figura a gente já tem uma idéia é que essa muito menos carro voltei eu posso ter fadas topologias que o assunto ainda essa semana é várias formas de ligar os

positivos que não demandam tanto cabo quanto uma ligação por aí ou convencional redução no número de módulos de entrada/saída observem que ao invés de ligar dispositivos é entradas digitais em cartões digitais entradas analógicas em cartões na loja em cartões de entrada analógica saídas digitais em cartão de saída digital do meu cérebro pm e saídas à noite no cartão de saída na lógica que vou construir eles emprego que já tem alguns apenas no qual apenas alguns módulos de rede para poder terminar todos os dispositivos de acordo com a característica daquela rede que a gente vai estudar

então a gente vai gastar minhas também módulos de entradas para cada instrumento de poder disponibilizar além da variável medida uma coleção de dados que vão poder ser utilizado pelo sistema de controle a partir do momento que eu tenho uma rede digital a quantidade de informação que vou conseguir coletar não é simplesmente qual é o valor do da minha razão num determinado momento ecovalor razão qualquer unidade de medida qual precisam em casas decimais se aquele valor está saturado não enfim um conjunto enorme de informações basta eu implementar as funcionalidades para poder coletar aquelas informações eu posso

ter diagnóstico se identificar problemas nos meus ativos de instrumentação então meu próprio sujeito pode fornecer pra mim alguma informação e diagnóstico do problema eu posso configurar e parametrizar nos instrumentos e dispositivos de forma remota então eu posso utilizar a rede por exemplo a trocar escala nesse momento é fazer um ajuste no instrumento ligam e desligam um instrumento tudo isso pode ser feito por meio de editais o pessoal é essas vantagens de gastar menos o cabo utilizar nos carros - com hardware de controle - módulo de entrada - módulo de saída e fornecer mais informação são

características muito importantes em aplicações de automação e isso é um fator marcante para nos fazer estudar aprender e utilizar as redes industriais nos nossos projetos nos nossos processos industriais é toda vez que for implantar um sistema de controle utilização de redes industriais é um fator que vai baratear o seu a sua instalação em função de redução de cabos em função da redução de mortos e 20 permitir ter uma quantidade de informação muito maior do que se for utilizado a o padrão tradicional bom que a gente vai encerrar então se o vídeo aqui é e como

continuar com os outros conceitos ainda dessa semana em um outro já até mais
