04: Dimensionamento Estação Tratamento Esgotos - ETE.

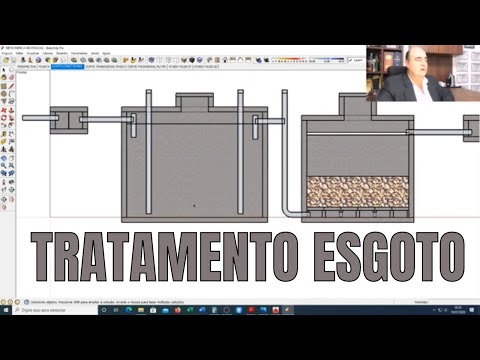

o olá meus amigos sejam muito bem-vindos e objetivo do vídeo de hoje eu procurar passar para vocês algumas informações do conceito e como dimensionar uma estação de tratamento de esgoto sanitário na verdade eu chamo de micro estação de tratamento de esgotos sanitários porque ela é mais apropriada para pequenas populações existe uma demanda né não é uma coisa moderna este assunto mas ainda existe uma demanda muito grande por tratamento de esgotos sanitários e tratamentos que envolvam também baixo custo né que possa ter uma aplicabilidade muito grande principalmente pequenas e o interior então o nosso objetivo é dimensionar uma micro estação de tratamento de esgotos sanitários que poderá ser utilizado tanto na área pública quanto na área privada como exemplo é nós temos no caso de prefeituras do interior muitas populações rurais né populações aí em torno de 200 300 residências e esta solução se aplica muito bem nós temos por exemplo um caso que eu vou até usar um exemplo para vocês o dimensionamento dessa estação de tratamento de esgoto para o caso de uma fábrica com aproximadamente 200 funcionários sejam bem-vindos espero que gostem vamos então mãos à obra com pessoal eu fiz aqui um modelo usando software sketchup é de com seria né é assar esse sistema pa o pagamento de esgoto sanitário constituído aqui basicamente de quatro reservatórios que eu vou detalhar é com vocês nós temos aqui um poço de inspeção de entrada nós temos uma fossa séptica e um filtro anaeróbio de fluxo ascendente conectados e na saída nós temos aqui uma caixa de amostragem que é utilizada obviamente para de tempos em tempos é fazendo monitoramento do efluente pós-tratamento com relação a este efluente pós-tratamento eu queria chamar atenção que para de um ano geral nós temos aqui uma taxa de remoção de 85 porcento dedebu demanda bioquímica de oxigênio é uma taxa significativa de emoção e que atende geralmente a toda a legislação ambiental porém isso é critério o a tal da região né do lugar localidade onde vocês estão fazendo esse dimensionamento também eu gostaria que vocês fizessem uma consulta prévia aos órgãos ambientais aí da sua região da sua cidade porque você tem que verificar se essa taxa de remoção de entender lá vai atender eu acredito que sim é uma taxa de remoção considerável repetindo mais uma vez nós temos aí 85 porcento da remoção de dbo demanda bioquímica de oxigênio mas se nós olharmos isso aqui no pote longitudinal eu acho que vai ficar bem mais fácil para gente analisar aqui nós temos o primeiro reservatório que é o posto de inspeção ele é colocado antes de efetivamente né executámos a fossa séptica isso aqui para fazer é uma limpeza periódica é muito importante chamar a atenção aqui para os detalhes eu tenho que introduzir no interior dessa caixa de inspeção um gradil para remover a matéria que não é orgânica é infelizmente não é isso outro sanitário nós temos vários materiais que não são orgânicos é plástico pano e isso não pode entrar no sistema então nós temos que ter essa precaução introduzindo e esse gradil é geralmente a gente pede para fabricar de alumínio porque a oxidação ea corrosão é menor verificada mas entretanto nós teremos né que fazer a sua manutenção ea substituição de tempos em tempos o outro detalhe não sei se tá dando para vocês perceberem eu tenho um ressalto né abaixo da geratriz inferior dessa tubulação é só o que eu faço ele por de 15 a 20 cêntimos para acumular também é algum tipo de areia ou terra que possa inconvenientemente estavam nossos o outro sanitário isso ocorre geralmente quando ocorre algum tipo de vazamento uma manutenção que forem fazer na rede outro geralmente cá eterna tubulação e essa terra não pode passar para o nosso sistema pois bem nós temos aqui ó o primeiro reservatório que vai respectivamente iniciar o processo de tratamento que a minha fossa séptica a função da fossa séptica é acumular o afluente do esgoto sanitário promovendo aqui a sua percanta são por gravidade uma de a parte mais pesada na extensa do esgoto vai ficar acumulado aqui no inferior desta fossa e naturalmente vão aparecer aqui para em pó bicas essas bactérias elas não sobrevivem na presença do oxigênio nessas bactérias anaeróbicas grande parte das colônias são é colônia de bactérias metanogênicas que vão alimentar de esgoto transformando em lodo digerido essas bactérias metanogênicas nesse processo produz também o gás metano que é um braço combustível e também é poluente o nem infelizmente mas que vai acumular na parte superior que da fossa onde nós fazemos esse essa esse espaço vazio para como desde casca lembrando que este nível representa o nível do efluente do esgoto vão chamar isso aqui de nível de água e aqui abaixo deste nível tenho meu volume útil essa camada de arma então reservatório ele tem uma folga assim e do nível do efluente para acúmulo desse gás yada então é importante também nós fazemos através de uma tubulação simplificada de 50 milímetros uma perfuração na lateral da poça para drenar este gás metano e a chegar às betânia interessante você canalizado naturalmente com esse tubo de 50 b lemos às vezes tem uma árvore próximo mesmo a própria edificação próxima que você coloca o todo soltando é as festividades o mais alto possível o gás metano ele é menos denso do que o ar ambiente né claro que tem a ver com temperatura mais de um modo geral o gás metano ele é mais velho ele é menos nessa ea tendência é dissipar na atmosfera bem aqui eu queria chamar atenção para esse detalhe a tubulação queen a nossa já tubulação de saída da força existe aqui no sistema de proteção é a confeccionado para ver jumper todas essas tubulações são tubulações de pvc de 150 mm e o nós temos aqui um te onde você cola neste teu pedaço de tudo maior isso aqui é um dispositivo da norma que no dimensionamento eu vou explicar mais detalhado por vocês e isso ocorre tanto aqui na entrada quanto na saída existe aqui também um desnível hidráulico o que é a é muito importante ó a geratriz inferior do tubo de saída é que determina o nível do efluente note que a população de entrada é o cinco centímetros mais alto do que a população de saída nós temos aqui também dois tubos verticais dotado de um capim na parte superior esses tubos são tubos de manu a manutenção não perca são tubos limpeza a manutenção é feito por um pv é um poço de inspeção a colocado na parte superior aqui na tampa da fossa séptica vamos adiantar aqui esse tempo de limpeza ele é dimensionado para cada caso geralmente o fogão tempo de limpeza e de um ano então anualmente tem que vir um caminhão as pessoas para fazer a sucursal duro digerido que ficou acumulado no interior dessa fossa é claro que esse lobo genitor ele contém aí poli formas né totais coliformes fecais a norma é manda que você é descarte ele não aterro sanitário devidamente legalizaram em algumas situações em volumes menores é possível também gostei de expor esse mundo digerido é é o brasileiro de invalidez e card você deixa pulou de secar e depois a terra aí bom é o efluente da fossa depois ele é introduzido no fundo do outro reservatório muito importante que é o filtro anaeróbio de fluxo ascendente note que o efluente da fossa cai nessa tubulação que o outro ter que se coloca né e ele vai descer outra nessa curva de 90 graus para um fundo falso que eu vou explicar também mas deu caladamente no dimensionamento mas este fundo falso espalha uniformemente o efluente da fossa aqui depois nós temos uma camada de leito drenante e ocorre por fluxo ascendente então o efluente da fossa espalha aqui no fundo do filtro é um fundo falso onde nós temos uma camada de brita número 4 preta número 5 o papel de bom que caiba na sua palma da mão é importante que esses grãos que esse diâmetros né aproximados das pedras sejam é bem próximos um dos novos caracterizados como brita número 4 ou preta número 5 então é feito uma filtragem com fluxo ascendente percolando os vazios existentes nessa preta número 4 promovendo há efetivamente a filtragem é esse líquido né já com decomposição e filtragem é coletado aqui através de uma carga de envelhecer é pegar um tubo de pvc de 150 belenus cortá-la ao meio então vai formar o que nós chamamos de 6 cama ele vai coletar e este fluente pós-tratamento e conduzi-lo através de tubulação de 150 milímetros para a minha caixa de amostragem é a a caixa de amostragem que é feito né periodicamente análise laboratorial é duas correntes final do tratamento que em média após é 6 8 meses um ano é obviamente as bactérias anaeróbicas elas necessitam de um período de no mínimo aí uns 6 7 meses para se desenvolver e no interior dos reservatórios é um é um tratamento que praticamente não existe é tudo natural não existe nenhum tipo de produto que ele faz as bactérias metanogênicas necessitam é de um prazo para fazer essa decomposição este tratamento ao geralmente de seis a oito meses então você faz o monitoramento é do resultado do tratamento que em média conforme o mencionei representa 85 porcento da remoção de dever off demanda bioquímica de oxigênio e aqui você pode lançar o refletir final e os mananciais de água é próximos um mesmo nas redes de drenagem pluvial é outro detalhe que eu queria chamar atenção e deixe fundo falso espero que dê para vocês vejam essa aqui é tubulação de entrada no fundo da do fundo do meu filtro anaeróbio o que que nós fazemos aqui na prática a gente faz uns bem filhos vão chamar assim mas vigotas em relação com 20 centímetros de altura essas vigotas elas são perfuradas né elas são perfuradas de uma forma eu faço de alguém desse jeito aqui é a população de entrada que vão uma barreira aqui eu faço a perfuração de um lá para perfuração de outro no outro meio-fio ela tá aqui no meio o outro meio feio aqui para poder desencontrar isso faz com que o refri e se espalhe uniformemente sobre esta laje a laje caracterizada aqui neste desenho teu fundo do meu reservatório filtro anaeróbio esses bem filhos são constituídos né conforme mencionei di vigotas de concreto sem armação se vir apenas como apoio de umas placas pré-fabricadas de concreto que nós completamos na própria obra essas placas depois são dispostas sobre o meu filho tá vendo geralmente a espessura que ajudei a centímetros essas placas eu procuro padronizar de 50 por 50 centímetros para ficar mais fácil você é modelo né essas placas então eu não faço placas muito grande então são placa de 50 por 50 10 centímetros de espessura e elas também são perfuradas essas perfurações em tubos pvc que você coloca do concreto nem dono de 32 milímetros e você faz aí em torno de nove perfurações por placa eu sempre dimensionando os reservatórios múltiplos de 50 centímetros então com certeza você vai ver um número inteiro de placas pré-fabricadas como que eu faço essas placas pré-fabricadas na hora eu pego uma região bem plana gente coloca uma lona preta com algumas lá armação de cálculo e concreto na obra mesmo as plaquinhas é coloca uma esquema um sarrafo de 10 centímetros de madeiro é obviamente para você fazer as placas de 50 por 50 cm enquanto o concreto em processo de cura né concreto fresco você introduzo tudo entender ser de 32 me lemos depois corta o que eu venho e vou e depois de 21 dias já teria aí condições de fazer diz forma e transportar essas placas para o interior do nosso filtro né então eu queria aqui ó esse fundo falso aqui o meu meio-fio de 20 cm as vigotas completo aqui as perfurações com o próprio tubo de 150 milímetros e até as placas pré-fabricadas perfurados por sobre isso é que nós colocamos essa camada drenante esse leito durante a norma ela preconiza que para qualquer tipo de dimensão de volume para tratamento à distância do fundo do filtro até a parte superior do leito da noite não ultrapasse 1,20 120 centímetros como eu tenho aqui 20 mais 10 30 cm e eu vou ter efetivamente uma camada de 90 cm de leite hidratante lembrando que eu uso muito né a pedra granito a pedra é poliedrica preta número 4 ou brita número 5 bem é importante também vocês tomarem muito cuidado isso na época um horário na época própria dentro dimensionamento lembrar que nós estamos confeccionando uma estação de tratamento de esgoto sanitário em concreto armado então nós temos aqui uma classe de agressividade quatro né o concreto o esgoto corrói demasiadamente o o nosso concreto armado são reservatórios de concreto armado o cobrimento das armações tem ser no mínimo de cinco centímetros nós vamos ver isso no dimensionamento ea importante vocês ter essa proteção para é uma vida cujo considerável nem disso é importante também fazemos uma impermeabilização na parte interior dos reservatórios ele geralmente usa aí uma pintura asfáltica é o mesmo o outro material que vai dar uma proteção maior as armaduras no nosso concreto e ao concreto propriamente dito também gostaria de chamar atenção que eu sempre procuro nivelar o fundo dos reservatórios note que as alturas podem ser diferentes e você controla o nível na parte superior através desse pescoço dos postos de inspeção dos nossos reservatórios tanto da fossa séptica quatro do nosso filtro anaeróbio e planta meus amigos finalizando aqui o entendimento da concepção por nós partirmos para o dimensionamento é importante dizer aqui ó essa tubulação olá aqui é o meu poço de inspeção dotado do gradil metálico então eu tenho aqui uma tubulação que eu chamo de by pass é uma tubulação que vai permitir com que o esgoto entre no meu posto de inspeção eu vou tampar através de um cacto na verdade esse cap esse cap ele está aqui né no bar em paz eu vou retirar o carro e tampar tamponar o fluxo normal de entrada no sistema aí todo esgoto vai entrar nessa tubulação que nós chamamos de by passa para que ela seja julgado provisoriamente precariamente diretamente aqui no corpo receptor isso só pode ser feito quando nós fizemos a limpeza lembra que limpeza é anual uma vez furando vai o caminhão as pessoas e por por essas duas tubulações essas três populações né em itu a sucção desse material digerido então na fossa são essas duas tubulações e no filtro é essa população limpeza por sucção pressão através dessas duas tubulações e claro que esse caminhão aspersor ele vai recolher esse material e tem que ser lançado no aterro sanitário devidamente aprovado pelas leis ambientais para você tem que contratar um caminhão fossa para que ele descarte esse material eh pós-tratamento né limpeza é descarte no aterro sanitário devidamente legalizar existem algumas exceções no caso de pequenas populações aonde você pode fazer essa limpeza e deixar no leito de secagem e aterrar no local mas as normas ambientais tem que ser verificadas é bem estou a concepção está aí espero que tenham entendido nós vamos agora fazer o dimensionamento dimensionamento dos volumes úteis lembrando que volume útil no caso da fossa eu volume de é molhado né vamos chamar assim volume molhado então seria limitado tem um nível do efluente no interior da fossa essa geratriz inferior desse tubo até o fundo do reservatório e no caso do filtro o meu volume o último volume molhado ele é alimentado por essa 6 camas a geratriz inferior da meia cana para baixo tá nós vamos aprender a calcular o volume útil da fossa e o volume útil do filtro vou dar uma pequena pausa para nós darmos sequência pessoal dando continuidade ao nosso dimensionamento o tema força sérgio acoplada a um filtro anaeróbio que o chamei aí de micro estação de tratamento de esgotos sanitários nós vamos usar com fonte de consulta duas normas da abnt a primeira é a nbr 7229 que vai fazer para nós o dimensionamento aí do volume útil da fossa e a segunda norma é a nbr 13969/1997 ascendente lembrando que aqui nós vamos fazer o dimensionamento dos volumes úteis é importante você sempre analisar em si nbr está atual é na sua sempre modificações mas é isso e daí o e efetivamente mostrando para vocês um exemplo prático é eu fiz recentemente não é relativamente recentemente aqui no dia vinte e dois de novembro do ano de 2019 eu fui contratado por uma empresa para fazer um dimensionamento de uma estação de tratamento de esgoto é para a sua fábrica né aonde eles teriam 200 funcionários então nós vamos mostrar para vocês um exemplo prático que recentemente eu fiz o dimensionamento é antes nós olharmos no meu memorial de dimensionamento vamos entender um pouquinho aqui da nbr 7229 para nós dimensionarmos o volume útil desse reservatório da fossa séptica depois vocês vão dar uma lida com mais detalhes né na norma é bem interessante eu acho importante e vamos aqui o artigo específico que faz aqui o dimensionamento da fossa séptica o tanque séptico né então daqui o item 5. 7 dimensionamento do tanque séptico então para nós calcularmos esse volume útil é em litros nós usamos essa expressão 1000 mais zene que multiplica ser vezes ter mais cá vezes lf cujas variáveis são essas aqui ó vê é o volume em litros ele é o número de pessoas ou unidades de contribuição então no meu caso específico e ele vai ser 200 funcionários se você estiver assim dimensionando um loteamento constituído de vamos supor aqui 200 lotes então cada lote você considera 5 pessoas você teria meu e aí bonitos o meu pessoas no loteamento então ele seria nenhum contribuintes efetivamente nós vamos trabalhar aqui com ele igual a 200 representando o número de funcionários da nossa fa as outras variáveis são todas está peladas é fácil de nós acharmos né essas tabelas é pela tabela se representa a contribuição de desfeito 100 litros por pessoa dia isso aqui meus amigos é o que o que a pessoa vai contribuir em termos de esgoto sanitário para o meu sistema lembrando que aqui está incluído água de banho lá mais um de roupa e o esgoto do vaso propriamente dito diferente do lf que representa o lobo fresco ou mais diretamente ligado ao esgoto do vaso o horário em especial nós temos o ter que é um período de detenção em dias esse mundo ele gerido ele vai ser retido na fossa ea calculada através essa tabela 2 e cá é uma taxa de acumulação do lodo digerido que nós vamos ver o seu valor aqui diretamente na tabela 3 lembrando então que neste formulário né aqui de cima para causa do volume motivo da fossa lá já conhecemos por enquanto o número de contribuintes que a letra n maiúscula representando os nossos 200 funcionários da fábrica pois é vamos lá para nós determinarmos então pela tabela 1 o valor de ser e o valor de rs é muito simples nós vamos caracterizada que o nosso empreendimento eu estou falando aqui de uma fábrica em geral e nós temos ocupantes temporários com esta fábrica em geral eu teria a situação de cada pessoa está contribuindo com 70 litros de desesperos por dia que equivale a uma taxa de louro fresco de 0,30 mais uma vez nesses 70 representa todos vou sanitário incluindo a água de banho águas de lavagem de roupa e outras coisas semelhantes e aqui o esgoto efetivamente do vaso né que eu não gosto mudo fresco então note que o c e o lf estão correlacionados no meu caso né meus amigos eu estou seguindo aqui ó essa linha porque eu empreendimento é constituído de uma fábrica se você tivesse dimensionando por exemplo edifícios públicos ou em reais em valores seja reduz para 50 e o valor no rs para 20 se você está trabalhando por exemplo caso de prédios residências né ocupantes permanentes você tem que olhar também a parte social do seu empreendimento imagina que é um loteamento que vai ser construído apenas residências de padrão baixo né padrão baixo então cada pessoa dessa residência contribui com a letra c = 100 e o ls igual um se você tem o loteamento padrão ao consumo e maior esse valor já passa para 160 a pesado lf continuar valendo então no nosso caso específico nós determinamos o valor de ser igual a 70 e o valor de rs = 0 30 só falta agora nós dimensionarmos aqui pela tabela 2 e pela tabela 3 as outras duas variáveis que é o meu tempo eu período de detenção do ouro em dias eu a taxa de acumulação do outro então vamos consultar a nossa tabela 2 ea tabela 3 pop aqui nós temos fazendo a pontinha matemático lá é para nós determinar os esse tempo de detenção em dias né isso aqui a letra t apesar dele ter escrito né tempo de atenção mas é a nossa letra t obtido na tabela 2 nós vamos calcular isso em dias para isso eu preciso de saber qual é a contribuição de área né e como que nós fazemos essa conta hora é muito simples nós vamos aqui fazer a multiplicação nós a 200 funcionários ok cada funcionário contribui com 70 litros de despejo dia multiplicando isso aí nós vamos ter um total de 14 mil litros por dia então não esquece essa continha vocês vão ter que fazer é a quantidade de funcionários da minha fábrica que a 200 e eu já vi que cada funcionário ele contribuir com 70 litros por dia de contribuição de espelhos então eu vou ter 200 vezes 70 14. 000 olhada então aqui ó eu tenho intervalo aqui ó mais que 9000 não mais que 9 meu o valor de ter vários 0,5 então anote aí o nosso valor de ter 0,5 se você tivesse achado uma contribuição de ar um exemplo de oito mil litros por dia você estaria nesse intervalo 8000 estaria entre 7501 96 aí o valor é de ter mais músculos lea0 58 o meu deu 14.

000 litros maior que não atendeu eu vou usar como ter 05 nós temos aqui agora é qual é a nossa taxa de acumulação total do mundo é a variável cá e aqui nós temos fazer duas considerações meus amigos primeiro o seguinte eu tenho que definir na tabela 3 qual é o o intervalo de limpezas que eu vou aguardar né para o meu sistema eu sempre adoro limpezas anuais não gosto de usar limpezas acima de um ano porque o sistema pode ficar comprometido as pessoas esquecem então no mínimo além de e no sistema tem que ser feita de um ano então eu vou usar um é o intervalo de anos então eu vou fazer as limpezas anuais e outra variável para determinar o valor de k é a variável temperatura é a temperatura do nosso meio ambiente em graus celsius né então você vai ter que estudar aonde você vai edificar implantar a sua o seu sistema se é um lugar muito frio um lugar com as temperaturas medianas vou no caso que é o meu caso aqui da minha cidade na temperatura é mais elevada então veja bem não deu caso eu tenho uma média cola em torno aí de 22 graus 23° então as temperaturas médias durante o ano ultrapasse um 20 graus celsius eu vou usar essa e se você tiver o seu ambiente aí mais frio né uma média anual entre 10 graus e 20 graus o valor de k ok seria dado por esta coluna então no meu caso específico eu vou usar aqui ó essa linha porque eu vou fazer limpezas anuais e a minha temperatura maior que 20 graus então eu vou usar com o valor de k 57 então vez tu isso larga temos condições de dimensionar o volume útil do nosso a nossa fossa séptica porque a todas as variáveis já foram obtidas orando aqui ó meu memorial descritivo com forma mencionei um exemplo prático é um dimensionamento que eu fui contratado recentemente é para fazer um cálculo dessa amigo estação de tratamento de esgoto que eu chamo rms é me emprestar o tratamento sanitário de uma fábrica né com capacidade máxima de 200 funcionários então vamos lá dimensionamento da tal fossa séptica o volume útil meus amigos volume é útil né total dos tanques sépticos deve ser calcular por essa expressão tá aí ó o volume é meu mas ele que multiplica ser vezes ter mais cá vezes lf lá já vimos essas variáveis estão jovem tivemos aqui né o valor de k pela tabela 3 valor de lf pela tabela 1 o nosso eles são 200 pessoas ou 200 funcionários nós já vimos lá que o valor de ser pela mor minha 70 litros por pessoa dia o nosso l nós calculamos lá 14. 000 litros para poder achar o valor de ter que é zero lembro assim ele eu quero nossa contribuição diário maior que 9 mil litros de 14. 000 no caso o valor de k e o valor de ele é fiquei 0,30 então substituindo aqui na expressão nós temos esse ativamente um volume calculado de 11421 litros é que equivale meta o corpo não lembrando para você transformar livro por metro ou pouco basta dividir por meu aí eu vou andar com a casa aqui três casas para a esquerda me dando 11,42 metros cúbicos é consultando a norma meus amigos quando os volumes que é o meu caso é superior a 10 versus a profundidade útil da fossa ela tem que estar entre o metro 8280 isso aí é um dado normativo e eu vou e a geometria em táxi primários prismáticos retangulares eu vou perder ser a proporção 2 por 1 ou seja a largura é o comprimento é o dobro da largura então se o meu comprimento fosse dois metros a largura seria um metro a população dois pulo então as dimensões úteis adotados no eu vou transformar esse volume em dimensões né comprimento 1380 largura 1,70 e profundidade 2 metros lembrando que isso aqui é se refere a dimensões úteis do meu volume útil então basta nós é por exemplo adotarmos aqui a profundidade de 2 metros eu vou pegar 11,42 divido por dois achei a área de vidro a figura de um metro e setenta acho que o meu comprimento de 1370 claro que você é redonda em múltiplos de 5 não é que obedecendo essas questões narrativa só isso aqui está explícito aqui na norma com relação aqui a tabela 4 a profundidade útil mínima e máxima por faixa de volume então se você tiver reservatório não volume útil da fossa até 6 metros cúbicos tem a profundidade limitada de 1,20 a 2 e 20 nós temos aqui também é com relação que eu falei da geometria e relação attacks prismáticos né mas está aqui no final da norma depois vocês dão uma pesquisada o ex-preso marcos aqui tem situações você tem importância largado mas eu trabalho sempre com tanques prismáticos mas esse dispositivo é um dispositivo normativo tá aqui ó para tanques prismáticos né nós temos o l o comprimento eu w aqui a largura então ele o comprimento total interno que nós estamos trabalhando com volume útil w largura total né ela tem que ser maior ou igual a 80 centímetros e a relação eles sobre w2 por um e quatro por um eu efetivamente o ócio de trabalhar dois por um porque me dá dimensões mais econômicas é a nível até de dimensionamento estrutural então nós vamos agora para o dimensionamento do nosso outro reservatório que é o nosso reservatório filtro anaeróbio de fluxo ascendente vamos consultar aqui a outra norma é a alma lbr 16969 vocês vão dar uma lida depois mais detalhada mas vamos efetivamente aqui analisar dimensionamento do volume útil do meu fio tanto aqui o item 4.

1. 1 dimensionamento voluminho two volume útil do filtro ele é calculado como sendo 1,6 nct na verdade essas variáveis eu já até achei ela pela norma anterior né mas ela representa a mesma coisa ele eu não vejo contribuição os 200 funcionários cê é a taxa de ocupação do espelho por dia que no caso de fábrica né seria o s até por isso pessoa dia e o ter é o tempo de retenção hidráulica que neste caso equivale aquele meu cada na fossa que é no já vimos detalhado lá também mas vamos aqui usar a tabela 4 para revisar que esse caso aqui eu ter ela tabela 4 da norma do filtro né tabela 4 vamos achar aqui a tabela 4 ah tá aqui a tabela uma tabela 2 tabela 3 nessa tabela 3 é um resumo na outra né que nós vimos aqui do ar pode ser nós estamos aqui a fábrica em geral é o cada pessoa contribui com a 70 litros ok vamos aqui o caso do te então o caso do ter é nosso calculando lá 14 meu não é acima a contribuição do espelho diária né aquela contribuição de 200 funcionários na taxa de 70 litros de pessoa dia do 14.
