Identifique falhas com a análise de vibração em rolamentos

63.85k views1035 WordsCopy TextShare
Tractian
Rolamentos são componentes fundamentais em qualquer máquina rotativa, porém 90% deles falham premat...
Video Transcript:
os rolamentos são componentes fundamentais em qualquer máquina rotativa por e noventa porcento deles falham prematuramente assim manutenção preditiva é melhor forma de lidar com isso é só escolher engenheiro de soluções aqui na tcheca e nesse vídeo vamos falar sobre análise de vibração de rolamentos um rolamento quando a pressão dos prefeitos grave pode paralisar uma máquina crítica levando a prejuízos que podem chegar na casa de milhões de reais assim manutenção preditiva apresenta resultados extremamente atrativos pois conseguem prever com antecedência quando componente começar a apresentar defeito e assim é possível atuar previamente e evitar a quebra é
interessante que os defeitos enrolamentos eles evoluem com uma certa lentidão emitem sinais com bastante antecedência antes da falha funcional os defeitos típicos que evoluem dessa forma o risco e nas pistas dos roletes ou esferas lascamento trincas corrosão erosão e contaminação mas o senhor já abordamos em outro vídeo que fizemos um guia completo sobre os rolamentos então caso você queira conhecer mais sobre as condições inadequadas de operação deste componente eu tinha comendo e ver esse vídeo depois o link está aqui no posto você aproveite para deixar o like é se inscrever no canal a gente faz
muito conteúdo relevante como esse tudo devido a esse comportamento de Faro ao longo da vida útil dos Rolamentos é possível classificá-los em quatro estágios de falha no primeiro estágio e com a operação normal do componente Pode temos os primeiros indícios do início do desgaste do rolamento do colégio pequenas cavidades começa a aparecer nas pistas mas ainda muito leve de forma que não ou vetar em nada a sua operação observar aqui o espectro vemos apenas as frequências padrões de operação do rolamento já não segundo estágio desgaste com essas e perceptível no especto Então vai aparecer os
pequenos Picos consegue bem sair na casa de 500 a dois que o resto em casos máquinas mais críticas o reparo nesse estágio já é recomendado no terceiro estádio cima está com o aparecimento das frequências características de falha de rolamentos que veremos em detalhes já já não aumento da deterioração das demais frequências nesse estado já se recomendo a troca do componente para todos os equipamentos e o Quarto e último estado aparece no final da vida útil do rolamento com nível de ruído elevado em todas as frequências e consequentemente uma alta chance de falha funcional então o
ideal é não permite nunca dos Rolamentos chegue nesse estágio e existem frequências que são relacionadas com defeitos típicos nas partes que compõem os rolamento que acontece quando o elemento entrou em contato com outras superfícies do rolamento com defeito é provocada o impulso através do Choque e citando ressonâncias um rolamento e na máquina que decai devido ao amortecimento esse impulso serão ocorrer periodicamente uma frequência que determinada unicamente pela localização dos defeitos sendo ele na pista interna da pista externa ou no próprio elemento gerente por essas frequências são assíncronas ou seja não são múltiplas inteiras da velocidade
de rotação do eixo não precisaremos de terminar essas frequências em função dos parâmetros do próprio rolamento ser necessário determinar a velocidade da pista externa e interna o ângulo entre as esferas e as pistas o diâmetro das esferas o número das esferas e o diâmetro médio do rolamento esses dados são fornecidos pelos próprios fabricantes então com cada um desses falamos é possível determinar as frequências cara é de falha em rolamentos cada vez quando os elementos com lente passa sobre uma falha em uma das Pistas emitido impulso na frequência de passagem determinada por essas formas aqui também
chamada de bpf ó e bpf que corresponde ao número de elementos que passam em determinado. A cada volta do eixo trás tem um defeito em elementos de lente pode gerar uma frequência de rotação chamada de BSF e corresponde ao número de voltas que o elemento faz toda vez que o eixo completa uma volta de alguns efeitos de gaiolas são determinados por essa forma aqui também chamada de FPF que corresponde ao número de volta escreveu lense faz em cada volta do eixo Porém quando ela quebra em lugares suficiente para permitir a movimentação nos elementos irão aparecer
várias frequências acompanhadas com alto nível de ruído Então nem sinais aparece a quebra já eminente então por exemplo ficar aqui vão pegar o rolamento 6309 então aqui observando já aceleração já no formato de envelope Então eu tenho esses peitos aqui estão representando Opera é desse equipamento Então vou puxar as faixas de frequências que a gente calculou relativas a esse rolamento ômega 3 anos 9 reparem quanto que ele tá em cima da faixa do bpf Ó o sinalizando um forte indício que eu tenho algum defeito na minha pista externa do meu rolamento e como nas outras
faixas não tem uma forte evidência também de falha eu vou agora colocar os músculos do meu bpf para ver o que acontece é para o quanto que ele também vou estar alinhados com esses outros Picos que estão aparecendo aqui nesse meu gráfico e olha quanto que está mostrando pra gente um Fortíssimo indício que eu tenho algum defeito na ficha externa do Meio rolamento defeito de rolamento são tipicamente transitórios de curta duração e apresentam fatores de crista bastante altos e por causa disso valores de Picos elevados em valores RMS reduzidos Por isso as medidas de amplitude
mais adequados para caracterizar a severidade de um defeito de rolamento são acelerações e gerações e respectivos fatores de cristas esse nas polícias de o pico a pico e devem ser extraídos do histórico da forma de onda concessões marchex é possível monitorar os seus rolamentos com Precisam fazer um monitoramento dos valores de pico e realizar a análise espectral com facilidade a plataforma de indique as frequências de interesse por que conta com um banco de dados com mais de 70 mil colônias cadastrados que você não vai pisar calculando essas frequências na mão além de identificar automaticamente os
problemas das máquinas como captação de balanceamento problemas com engrenagens em muito mais para conhecer mais o produto tem um link aqui embaixo identificamos tudo sobre ele ensinamos as suas dúvidas até mais é [Música]
Related Videos
Quais máquinas e equipamentos a TRACTIAN monitora?
5:18
Quais máquinas e equipamentos a TRACTIAN m...
Tractian
7,033 views
Análise de Falhas de Rolamentos
22:00
Análise de Falhas de Rolamentos
Tire suas dúvidas
14,978 views
Como Funciona um Kit Solar Off-Grid com Bateria? Entenda e pare de ficar sem energia
2:14
Como Funciona um Kit Solar Off-Grid com Ba...
Ensoul Energia Inteligente
702 views
Entenda o fenômeno da cavitação em bombas centrífugas
11:14
Entenda o fenômeno da cavitação em bombas ...
Tractian
23,673 views
This Toy Carved The Nicest Table I've Ever Made.
32:26
This Toy Carved The Nicest Table I've Ever...
Fortress Fine Woodworks
4,518,621 views
Qual a folga interna correta para os rolamentos?
6:32
Qual a folga interna correta para os rolam...
Tractian
10,146 views
Análise de falhas em rolamentos: Guia Completo - Aprenda identificar e prevenir
24:26
Análise de falhas em rolamentos: Guia Comp...
Tractian
9,300 views
I never understood Tensors intuitively...until now!
23:25
I never understood Tensors intuitively...u...
FloatHeadPhysics
203,295 views
Calculus Made EASY! Finally Understand It in Minutes!
20:42
Calculus Made EASY! Finally Understand It ...
TabletClass Math
761,598 views
EL BYD DOLPHIN SURF YA ESTÁ AQUÍ y PUEDE CAMBIARLO TODO: LA GRAN DISRUPCIÓN CHINA (ahora más grande)
22:33
EL BYD DOLPHIN SURF YA ESTÁ AQUÍ y PUEDE C...
carwow.es
170,774 views
Why Are Beach Holes So Deadly?
16:11
Why Are Beach Holes So Deadly?
Practical Engineering
4,334,820 views
Análise de vibrações - Diagnóstico de defeitos em Correias e Polias
9:01
Análise de vibrações - Diagnóstico de defe...
TreinaTek
7,453 views
Why You Wouldn't Last 24 Hours in Medieval Times
22:15
Why You Wouldn't Last 24 Hours in Medieval...
Medieval Times Discovered
1,928,530 views
Entenda o desbalanceamento em máquinas rotativas
7:22
Entenda o desbalanceamento em máquinas rot...
Tractian
9,513 views
Telecurso 2000 - Elementos de Máquinas - 18 Rolamentos I
12:07
Telecurso 2000 - Elementos de Máquinas - 1...
Soluções Bmalbert
105,354 views
El inoportuno Elemento que los cosmólogos no pueden explicar
14:36
El inoportuno Elemento que los cosmólogos ...
Astrum Español
229,773 views
The Forbidden Knowledge of Washers
23:07
The Forbidden Knowledge of Washers
New Mind
1,806,854 views
#1.0 - Análise de Vibrações - Conceitos Básicos
1:12:45
#1.0 - Análise de Vibrações - Conceitos Bá...
Vibramec Engenharia - Treinamentos e Minicursos
18,794 views

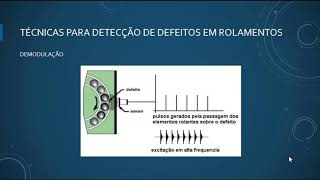

Detecção de defeitos em rolamentos por análise de vibrações mecânicas
