LABGEO - Determinação do Índice de Suporte Califórnia (CBR)

e este procedimento refere-se ao método para determinação do índice de suporte Califórnia e da expansão de solos em laboratório utilizando-se amostras deformadas não re usadas de material que passa na Peneira 19 MM Economy Nimo cinco corpos-de-prova para realização do ensaio são necessários solo a ser ensaiado balança a concha a desempenadeira o cilindro de latão o colarinho superior a base perfurada diz que espaçador metálico descongelar para sobrecarga prato perfurado com haste ajustável proveta régua biselada o suporte para o relógio comparador papel filtro circular cápsulas metálicas e relógio comparador inicialmente mede-se a altura do cilindro Quem determina

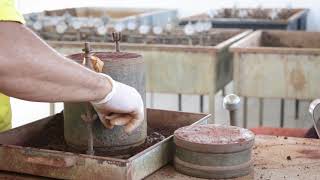

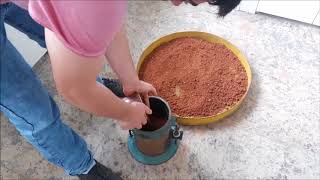

as E também o diâmetro interno e altura do disco espaçador Ah e por fim né disse a tara do cilindro e em seguida monta-se o cilindro para o ensaio e acima da base perfurada posiciona-se o disco espaçador e acima deste o papel filtro se encaixa se o cilindro na base perfurada e acima o colarinho superior não são necessários num total de 50 kg de solo para a realização do ensaio de índice de suporte Califórnia Oi para o primeiro corpo de prova toma-se uma quantidade de aproximadamente 6 kg em uma bancada espalha-se o solo com a

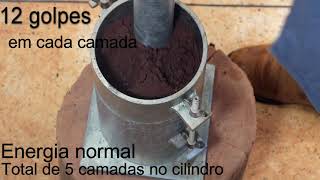

ajuda da desempenadeira e com auxílio da proveta adicionar a água na mostra para se obter um teor de umidade em torno de cinco pontos percentuais abaixo do teor de umidade ótimo e após a completa homogenização do material separe-se 1kilo e em uma base rígida apoia-se o cilindro previamente preparado e adiciona-se o solo a para a compactação da primeira camada e com ajuda do prato perfurado nivelación solo no interior do cilindro e o soquete utilizado nesse saio apresenta uma massa de 4,5 Kg com uma altura de queda de 45,7 centímetros e no total são executadas cinco

camadas de solo no interior do cilindro e para energia normal são aplicados 12 golpes por camada e finalizada compactação da primeira camada Scary fica se a superfície com auxílio da régua bem gelada o procedimento é então repetido para as quatro camadas seguintes 1 e após a compactação das 5 camadas de solo o conjunto cilindro mais solo é levado para a bancada e o colarinho superior é removido E aí E aí e em seguida escale fica se o excesso de solo presente acima do cilindro e remove-se o cilindro da base perfurada e limpasse todo o solo

ao entorno e desta maneira determina-se a massa do conjunto cilindro mais solo compactado é a base perfurada é então limpa e recolhe-se amostra remanescente de solo para determinação do teor de umidade é sobre a base perfurada coloca-se um novo papel filtro e sobre a este o cilindro invertido e o conjunto então fixado na base e acima do cilindro fixa-se o colarinho superior e o prato perfurado com Márcio ajustável é então posicionado no interior do cilindro e acima deste os discos anelares de aço para sobrecarga com massa igual a 2, 27 quilos e a seguir realiza-se

a montagem do suporte para o relógio comparador e após a montagem completa do conjunto o mesmo elevado então para a completa submissão em um tanque com água e por fim posiciona seu relógio comparador no suporte exerce o sistema para leitura da expansão a cada corpo de prova deve permanecer submersa em água durante no mínimo quatro dias as leituras do relógio comparador devem ser realizadas de 24 em 24 horas com a expansão final é igual a leitura final menos a leitura Inicial dividido pela altura inicial do corpo-de-prova vezes sem em todo o procedimento descrito anteriormente deve

ser repetido para no mínimo cinco corpos-de-prova com teores de umidade crescentes e sem a reutilização do material para completa caracterização da curva de compactação e após o quarto dia que tira seu cilindro do tanque e remove-se o relógio comparador eu aguardo sim então 15 minutos para o completo o escoamento da água em seguida retira-se o suporte a sobrecargas e o prato perfurado e por fim volta-se a sobrecarga para o interior do cilindro e para penetração do pistão no corpo-de-prova utiliza-se uma prensa com uma célula de carga e controle de velocidade é a célula de carga

irá registrar a força exercida pelo pistão ao penetrar o solo com uma velocidade constante a qual apresenta um valor de 1,27 milímetros por minuto e após o ajuste do cilindro na prensa inicia-se o ensaio de penetração e no gráfico de aferição tem-se a correspondência entre as leituras referentes a penetração do pistão EA força atuante e como a curva de tensão aplicada versus penetração do pistão é possível determinar o índice de suporte Califórnia e o índice de suporte Califórnia ser é igual a pressão lida no ensaio de penetração dividido pela pressão padrão vezes sem e assim

deve-se adotar o maior dos valores obtidos referentes as penetrações 2,54 e 5,08 MM ainda o ensaio de penetração deve ser realizado para todos os corpos-de-prova submersos e E aí [Música]
