Como Fazer Caneta de Polaridade - Curso de Elétrica Automotiva - Aula Extra 1

[Música] Bem pessoal vamos dar início a mais uma aula uma aula extra do nosso curso gratuito aqui de elétrica automotiva e foram vocês que pediram essa aula que mostrar como faz essa canetinha de teste aqui que é muito útil principalmente para você que tá iniciando não tem multímetro quer investir um pouquinho né E já começar a poder trabalhar isso aqui é muito útil até mesmo para você que tem multímetro é muito útil Então já enrolei de maisis sem mais demoras Vamos para o vídeo Bem pessoal vamos vamos começar mais uma aula falando sobre essa canetinha

aqui que eu trouxe na aula passada o pessoal gostou bastante e agora eu vou ensinar como fazer vamos a problemática aqui a problemática é o seguinte nós temos um um cabo né um chicote elétrico né uma Fiação e essas daqui tem bastante fios Observe que são realmente bastante fios e nem sempre a gente tem a literatura técnica pra gente poder identificar as cores desse fio né E às vezes a gente quer por exemplo descobrir qual desses fios aqui é o da seta por por exemplo entendeu ou qual desses fios aqui é um pós chave para

poder a gente ligar um relinho Então para que a gente possa conseguir fazer isso com o nosso multímetro o que que acontece vamos lá você vai precisar dessas ponteiras que são afiadas né que é a ponteira agulha e o que que acontece a problemática aqui vamos testar aqui na nossa bateria para vocês entenderem aqui imagina que aqui fosse a ponteira agulha vou colocar colar aqui na escala de voltagem e aqui estivesse o nosso circuito Vamos botar um circuito aqui bem simples né somente ligando uma lâmpada para que a gente possa exemplificar com mais clareza Então

imagina que vai tá lá o nosso carro lá um circuito ligando a lâmpada e vai dois fios né e vamos lá a gente sabe que no meio daquele chumaço que tá passando tem dois fios ligando a nossa lâmpada lá ou seja no nosso chicote aqui Imagina a gente ligou o farol do carro o farol tá aceso no meio desse chumaço tá passando dois fios que estão ligando a lâmpada e a gente só sabe que apenas esses dois fios aqui estão alimentados apenas E aí como é que a gente sabe quem é o positivo e quem

é o negativo a gente só tá vendo lá no carro lá dentre muitos outros fios dois fios aqui passando aí no nosso multímetro aqui vou botar aqui para que vocês consigam visualizar bem então lá no nosso carro O que que a gente vai ter que fazer pegar uma as ponteiras colocar por exemplo no negativo e sair furando o monte até achar Qual o positivo quando der positivo aí a gente vai saber que é o positivo e depois virar a ponteira e fazer o mesmo processo que é um ca fazer isso né então por causa disso

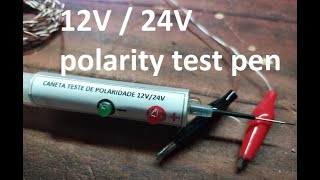

existe essas canetinhas Como eu vou mostrar fazer agora para fazer essa canetinha você nada mais nada menos vai precisar de um uma vareta tem que ser condutor ou uma vareta de metal tem que ser condutora vocês podem escolher fazer de a inox de Ferro vocês podem escolher fazer de alumínio o ideal é que seja de inox ou de Ferro por causa que é para não ficar desgastando a pontinha aqui eu peguei uma varetinha de solda dessas fos scopes que usa para refrigeração apenas para mostrar que basicamente qualquer vareta serve vocês vão precisar de dois resistores

tá vendo dois resistores esses resistores aqui são de 10k São baratinho são na casa de 20 centavos cada um e leds os LEDs também são baratinhos coisa de poucos centavos cada um tá vendo aqui eu trouxe alguns leds aqui beleza e agora a gente vai entender o circuito aqui como vou mostrar para vocês vamos lá se a gente pegar um LED Vamos botar a simbologia do Led aqui essa aqui é simbologia do Led o simbologia de um diodo mais três tracinhos aqui significando que é um diodo emissor de luz por isso que se chama LED

se a gente colocar positivo aqui e negativo aqui o LED acende porém o inverso não acontece o LED ele só permite que o positivo passe para o negativo nesse sentido aqui entendeu então o contrário a energia não passa baseado nisso o que que a gente vai fazer vamos colocar duas passagens de eletricidade aqui uma com LED voltada pra frente desse jeito aqui assim beleza e outro com LED voltado para trás desse jeito aqui assim o que que vai acontecer aqui se na nossa ponteira der positivo a energia vai fazer esse caminho aqui se der negativo

a energia vai fazer esse caminho aqui beleza e aí a gente vai conseguir acender o LED para que a gente saba que a nossa ponteira ada isso isso aqui é legal porque aqui a gente já resolveria o nosso problema já mas para a gente saber que a nossa ponteira tá alimentada porque no momento que a gente tá trabalhando ela pode se desconectar da bateria e a gente tá furando achando que não tá achando nada mas na verdade tá achando e o que que acontece não tá encontrando justamente porque tá furada ou ou tá desconectada então

o que que a gente vai fazer já que aqui a gente sabe que esse Led vai permitir a passagem do positivo e esse Led vai permitir a passagem negativo vamos colocar um outro LED da seguinte forma desse formato aqui assim beleza e aqui colocamos os nossos dois resistores e por para que esses resistores de 10k 10k nada mais é que a gente viu nas aulas anteriores né o om que é tipo um símbolo como se fosse uma ferradura que é o ômega que é a unidade de medida o k que a gente chama é o

kiloh que é 1000 vezes o oh ou seja não são 10 são 10.000m E aí a gente costuma falar que são 10 koh então a gente coloca essas resistências elétricas aqui justamente para evitar que esses leds queimem por porque eles são leds que trabalham até 1,5 V Então como as nossas baterias veiculares são 12 V se a gente colocar diretamente eles queimam agora vamos PR prá agora que a gente já entendeu o circuito os ledes eles sempre vão ter uma perninha maior e outra perninha menor essa perninha maior ela é a perninha do Positivo onde

ela indo o positivo entrando por aqui e aqui saind no negativo ele acende Então essa Perninha é o positivo então o que que a gente vai fazer vamos pegar dois leds aqui aqui esse aqui tá até com as perninhas enferrujadas aqui ó Observe que todos eles vão ter maior uma perninha maior esse LED Amarelo aqui vamos supor que eu quisesse que ele fosse o LED para o meu sinal negativo né negativo como não tem LED Preto a gente tem que escolher uma outra cor de LED então o que que eu vou fazer vou pegar essa

minha perninha e vou jogar pra frente aqui beleza indicando que ela vai entrar O negativo por aqui permitindo que o ela Acenda e no meu led azul eu escolh o LED Azul poderia ter Escolhido um LED vermelho vou escolher o LED Azul aqui para não ficar um negócio muito tudo igual vou colocar essa perninha do Positivo aqui PR frente ou seja nada mais nada menos do que eu fiz foi colocar um led com a perninha menor pra frente um led com a perninha maior pra frente e aqui eu já posso unir os dois aqui ó

Lembrando que isso aqui é o jeito mais fácil de fazer qualquer pessoa aí que tiver criatividade pode usar uma madeirinha pode usar impressora 3D pode usar os recursos que tiver a mão não tem problema nenhum então o que que eu vou fazer vou unir essas duas pontinhas aqui enrolando mesmo quem quiser usar ferro de solda pode usar ferro de solda beleza e aqui eu vou unir aqui sem mistério nenhum Ok E agora o que que eu vou fazer aqui vou pegar essa perninha aqui não a gente não pode esquecer tá esse aqui é a perninha

que vai pro positivo que vai acender quando for positivo e essa aqui for acender quando for negativo e agora eu vou colocar assim se aqui vai passar o positivo na direita para que ele possa acender a gente tem que alimentar com o negativo né E aqui é a mesma coisa se aqui Vai acender a gente tem que alimentar a esquerda com positivo a gente não pode esquecer dessa informação que era importante e então o que que eu vou fazer vou pegar um novo LED aqui no caso esse LED verde e se aqui vai estar alimentado

com negativo e aqui vai estar alimentado com positivo para que ele possa acender a corrente tem que fazer esse sentido aqui assim né no caso positivo negativo a corrente tem que fazer esse sentido então eu vou pegar o LED que tem a perninha maior assim como tá na nosso esquema lá e vou botar ele pra direita e o LED que tá com a perninha maior eu coloco ele pra esquerda e aqui agora eu pego e junto eles dois dessa posição aqui assim não tem mistério beleza juntei um aqui juntei o outro aqui pois bem agora

já estamos com a canetinha aqui praticamente pronta olha como é simples beleza e aqui agora já vou botar o fio direto não Não podemos esquecer dos nossos resistores aqui eu estou usando de 10k como já falei justamente para que reduza a tensão da bateria a um ponto que somente seja o suficiente para acender o LED sem danificar quem quiser soldar pode soldar aqui eu tô enrolando porque muita gente não vai ter ferro de solda em casa tal aí vai dizer ah eu não vou conseguir fazer porque eu não tenho ferro de solda o meu tá

até ali no cantinho ali ó ferro de solda tô fazendo aqui para todo mundo conseguir fazer e agora eu vou pegar o outro resistor e vou colocar nessa posição aqui o resistor tem lado igual LED não o resistor não tem lado o lado que vocês colocaram não tem esse problema ah ele ficou o contrário ficou o seu ficou com a parte no caso pelas cores aqui dele né pra frente para trás não tem problema o negócio é que vocês coloquem ele bem certinho pronto feito isso nós estamos com ela pronta exatamente pronta e aqui o

que que vai ser importante vocês ter o fio né Aqui eu peguei dois fios pequenininhos Cadê o outro fio aqui dois fios pequenos beleza e esses fios o que que eu vou fazer com eles eu vou colocar Justamente na nossa fiação a cor do fio é muito importante para que vocês não liguem errado na bateria então vocês se forem pegar fios de outras cores é importante que vocês lembrem que não pode colocar errado na bateria é por isso que aqui eu peguei um fio preto e vermelho e por padrão né a gente geralmente encontra o

fio vermelho com o fio eh positivo Então como aqui Vai acender pro negativo A corrente elétrica passando pelo lado esquerdo ela vai passar pelo fio vermelho aqui ó beleza e agora eu vou colocar o fio preto do lado direito Observe aqui fio preto do lado direito ok e já está pronto a gente já pode até testar Vamos fazer um teste aqui vou pegar a minha bateria Vou colocar aqui e vou colocar as duas garrinhas a garrinha verde Vou colocar aqui na parte vermelha no fio vermelho indicando que é positivo aqui agora o circuito é o

mesmo se vocês quiserem usar placa de circuito impresso tanto faz então Observe que o LED verde está aceso indicando que a nossa ponteira está alimentado Então imagina que você tá lá dentro do carro de e noite procurando Aquele fio para resolver seu problema não está encontrando eh eh o fio verifica se o LED verde está aceso pode pode ter acontecido ó na sua ponteira ter desalentado E aí o que que você faz você consegue verificar aqui agora fica fácil quando eu encostar no Positivo Olha o que que aconteceu o LED Azul acendeu quando eu encostar

no negativo ó o LED Amarelo Ó aqui tá fraquinho Mas Tá acendendo porque ele é um LED fraquinho mesmo tá vendo o LED Amarelo asende Deixa eu até escurecer aqui um pouquinho para que vocês consigam ver melhor ó o LED verde apagou ó a ponteira desal Tá vendo como é importante LED verde vou colocar de volta aqui Observe aqui tá escuro vou colocar aqui mais PR frente aqui no escuro deixa eu abaixar aqui um pouco a câmera Então tá vendo o LED tá quando eu coloco aqui é porque esse azul Ele é bem mais forte

mesmo ó acendeu quando quando eu coloco aqui ó o outro LED acende tá vendo o LED lá na frente ó então aqui eu consigo encontrar Aí agora vai só depender da sua criatividade como é que eu costumo fazer aqui soldar os fios direitinho tal mas se você não tiver solda tem problema não tem problema se Ah eu não tenho solda não tenho nada o que que eu vou fazer aqui agora só para poder colocar em prática o que a gente já tinha visto nas aulas anteriores que é o nosso termo retrátil né então que eu

vou pegar uns pedacinhos de termoretrátil aqui só um minuto Lembrando que esse vídeo Aqui foram vocês que pediram pronto então aqui eu peguei dois pedacinhos de termoretrátil só o termet aqui e quem não tem termor fita isolante vai usar fita isolante Beleza não tem desculpa e agora o que que eu vou fazer agora eu vou colocar na outra pontinha aqui coloquei na outra pontinha não tem mistério tá vendo agora nossos resistores estão lá escondidin bem isolados a o que que vou fazer só dar uma aquecida aqui nele aqui agora de uma aquecida ele vai embrulhar

aqui e vai ficar bem isolado Olha a diferença tá vendo ele aqui não tá retraído aqui e aqui ele já tá embaixo já tá retraído agora eu vou fazer no próximo observou coloquei no próximo agora os dois que estão retraídos E agora o que que eu vou fazer muito simples mesma coisa vou pegar vou até dar uma diminuída aqui nesse nessa minha vareta tandoo que vocês nunca devem fazer isso tá vou até pegar o outro alicate aqui vocês nunca devem usar o alicate de corte para poder partir parafuso nada disso porque isso vai estragar o

alicate de vocês vou pegar mais uma pontinha de termoretrátil aqui agora Lembrando que se vocês eh não tiverem se forem pegar uma ponteira de inox vocês vão ter dificuldade para poder soldar tá vocês vão ter uma certa dificuldade para para conseguir soldar então o que que eu vou fazer aqui vou pegar esse meu retrate vou partir aqui em dois vou até deixar ele desse tamanho aqui mesmo vou pegar na minha vareta aqui ó e vou colocar ele aqui dentro Eu vou até usar fita isolante para facilitar aí o pessoal que não tem termoretráteis olante vou

isolar só uma parte aqui ó certo isolei só uma parte aqui beleza ao isolar só uma parte aí essa parte que está descoberta aqui ela não vai entrar em contato aqui com a a massa né então você você só vai precisar botar na pontinha aqui aí o que que vocês podem fazer pegar um fio descascar esse fio aqui decapar né decapar o fio beleza pega esse essa pontinha do Fio coloca na nossa vareta aqui ó na nossa agulha e enrola aqui nessa pontinha aqui ó Isso aqui é para não usar solda tá pessoal deixa uma

pontinha afastada só a pontinha aqui ó deixa a pontinha afastada deixa só essa pontinha aqui enrolei aqui ó deixa bem apertado quando vocês deixarem bem apertado pega pega a termor retrate ou a fita isolante coloca aqui na Pontinha aqui coloca a termor retrax aqui a pontinha aqui até ficar bem coberta tá vendo aqueceu ele vai fechar e aquele maranh lá vai travar ele vai ficar conduzindo está aqui praticamente pronta precisa se caso vocês queiram botar garrinhas como essa comprar fios maiores aí é só aí fica a critério de vocês Então esse é o esquema da

caneta mais simplesinha agora vamos PR canetinha que ela é mais avançada Beleza então vamos lá que você possa fazer a caneta que ela é mais avançado Você vai precisar ter alguns diodos beleza e o que que esses diodos Por que a gente tem que ter esses diodos porque a gente vai fazer um esqueminha de ponte retificadora então ao invés da gente utilizar esse circuito aqui assim o que que a gente vai fazer aqui vai adicionar a nossa ponte retificadora aqui então o que que a gente vai fazer vai colocar Lembrando que aqui é led também

vai colocar aqui ó um esqueminha de ponte retificadora desse formato aqui sim então isso aqui é um esquema de ponte retificadora e o que que acontece fazendo com esse circuito aqui será impossível você ligar errado a sua ponteira e vira a queimar em algum momento o que que vai acontecer você vai inverter os polos positivo e negativo e você vai queimar a ponteira então para evitar que isso ocorra O que que você vai fazer você vai colocar o nosso esqueminha aqui de ponte retificadora Então vamos lá colocar em prática então pra gente criar a nossa

canetinha de teste in queimá a gente vai pegar esses diodos e observe lembra daquele esqueminha que eu falei que a perninha maior era para onde a ponta seta no caso os diodos ele vai ter uma marquinha na frente tá vendo essa marquinha na frente é para onde a ponta seta Ou seja no sentido conv da corrente o positivo passando para negativo desse formato aqui então o que que a gente vai fazer vai criar uma entrada para o positivo desse esquema aqui assim ó vai criar a entrada para o positivo ou seja positivo com Positivo tá

vendo vai criar essa entrada positivo positivo beleza vamos pegar mais dois deos e colocar tá vendo o contrário agora negativo com negativo beleza colocamos negativo com negativo Ok E agora o que que a gente vai fazer vai unir essas pontas aqui ó criando desse jeito aqui assim ó tá vendo desse lado esquerdo Observe que para um lado tá negativo e outro lado tá o positivo né para os que são mais entendidos aí críticos o anodo e o catodo do nosso diodo beleza né porque sempre tem os críticos aí então a gente vai fazer desse formato

aqui pronto ficou um negócio meio engraçado mas é assim mesmo então vamos lá para que a gente consiga fazer o nosso esquema aqui agora Observe que vamos ter dois lados que só tem negativo e dois lados que né no caso anodo CDO né O negativo positivo e outros vão ter quear com a junção esse que só tá com os positivos aqui ó eles vão ser para onde vai os resistores e esses aqui que tão um com a seta voltada pra saída do outro vão ser as entradas Então esse aqui esse lado aqui eu vou dobrar

para cá vai ser uma entrada Observe aqui vai ser outra entrada Beleza o esqueminha é esse e esses aqui que tão aqui vai ser pro lado que vai sair o negativo Observe pro lado direito tá O negativo no caso tá n invertido né Vamos fazer assim para ficar igual outro esquema e pro lado de cá vai ser o positivo então ou seja não importa como agora você ligar as ponteiras ele não vai queimar nunca porque ele sempre vai permitir com que passe exatamente do jeito como colocamos aqui ou seja aqui tá saindo positivo pro ladinho

que tá as partes brancas do diodo então o que que eu vou fazer vou pegar outro LED meu Observe negativo positivo então aqui ó se aqui vai ter negativo para que meu LED possa acender eu quero Justamente que entre O negativo nele aqui e como aqui vai ter Positivo eu quero que para que ele possa acender eu quero que entre positivo aqui para facilitar nossa vida aqui eu eu trouxe mais dois resistores aqui então o que que eu vou fazer posso posso colocar os meus resistores aqui posso também mas como eu coloquei já no nosso

esqueminha aqui os resistores aqui para não dificultar eu vou colocar os resistores aqui na mesma posição Beleza então aqui eu vou simplesmente vou ligar os resistores aqui liguei o resistor nessa ponta aqui ok liguei o outro resistor nessa outra ponta aqui e vamos fazer o que fizemos do do outro exatamente a mesma coisa Inclusive eu já deixei ele desse esquema que é para quando você for colocar a varetinha aqui no meio ele já passar pelo meio aqui já para facilitar na hora que você tá montando Beleza então vamos pegar aqui o nosso lege Amarelo negativo

vai entrar vai sair aqui positivo vai entrar aqui perninha positiva Então vai para esse lado de cá lado de cá para onde tá o positivo e aqui pro lado negativo vamos botar aqui só seguir o esqueminha que não tem erro beleza e aqui agora vou colocar na outra ponta aqui desculpe que às vezes a mão fica na frente mas não é má intenção é porque às vezes fica difícil filmar e gravar aqui então o que que a gente pode fazer aqui para saber se o nosso LED já está funcionando eu posso já pegar Nossa garrinha

aqui ó e vamos colocar aqui na nossa na nossa no nosso teste observem peguei a garrinha verde botei no Positivo peguei a garrinha preta coloquei no negativo e agora não importa mais a ordem que eu colocar aqui ó se eu colocar aqui assim o nosso nosso legge acendeu acendeu bem forte até se eu inverter a ponteira aqui ó coisa que antes a gente não conseguiria o legge também acende ou seja agora a nossa garrinha não queima mais a nossa ponteirinha lá não queima mais então eu vou fazer agora o mesmo esquema aqui não tá O

negativo aqui tá O negativo Então se aqui tá O negativo eu ligo com o negativo do diodo com a perninha menor para trás bota a perninha positiva pra frente beleza tá aqui nosso esqueminha elétrico a gente pode dar uma ajeitadinha aqui né Depois só cortar os excessos e agora só unir essas duas pontas aqui se se vocês quiserem ainda mais segurança basta colocar mais um resistor aqui na ponta aqui que não tem problema nenhum Então vamos ligar aqui a nossa nosso esqueminha elétrico aqui agora não importa mais a ordem que eu for colocar aqui não

importa se é verde se é vermelho não importa mais coloquei aqui coloquei aqui nosso LED acendeu quando eu clicar em um pode ver que acendeu o azul quando botar no outro acend Vou botar aqui bem pertinho para vocês verem Observe botei aqui no Positivo acendeu o verde coloquei aqui acendeu o azul vendo acendeu o verde acendeu o azulu ver o verde mais fraquinho aqui PR acender aqui mas Tá acendendo então se eu tiver furando o fio encontrar Verde positivo se eu encontrar Azul negativo e aqui vamos supor que na Hora do Combate lá na hora

que eu tô enfrentando o meu carro lá eu inverti a ponteira aqui confundi não vai interferir nada se eu colocar aqui ó mesmo esquema achei Verde a ser a ser azul ache negativo ou seja criei uma ponteira basicamente inimá aqui ó bem pessoal Chegamos Ao Final De Mais uma aula espero que vocês tenham gostado se você vem acompanhando aqui todas as nossas aulas você deve se inscrever no canal se você ainda não é inscrito e se você já é inscrito Muito obrigado pela confiança né E não esqueça Deixa aquele like ISO ajuda bastante realmente ao

canal continuar crescendo deixe nos comentários alguma dúvida sugestão agradecimento sempre me esforço para responder todos os comentários aqui e às vezes D pouquinho de trabalho mas eu sempre me esforço para poder responder todos os comentários aqui de vocês compartilha esse vídeo para amigos que tem as mesmas sugestões de você vai aparecer um monte de card aqui e vocês podem conhecer um pouco mais do conteúdo do nosso canal então muito obrigado por ass até aqui e até a próxima aula tchau tchau
