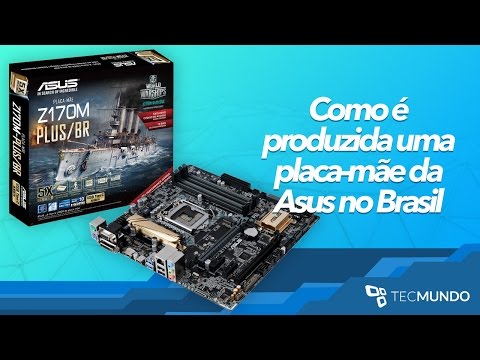

[Música] você está acostumado a conferir no Tecmundo A análise dos mais diversos tipos de produtos Mas você já parou para pensar como são produzidas as placas mãe nós viemos aqui na foxcom em Manaus acompanhar a produção da placa mãe z170 m Plus da Asus ela é a primeira z170 produzida aqui no Brasil como será que funciona essa linha de produção do começo ao fim isso é o que a gente vai descobrir agora vamos lá [Música] bom e antes de a gente entrar para conhecer a linha de produção aqui na fábrica a gente precisa se vestir

adequadamente e tomar todos os cuidados de segurança para que a gente não atrapalhe a produção então eu vou colocar aqui uma roupa especial que é uma roupa de visitantes aqui na fábrica tem primeiro tem a gente tem esse esse chapeuzinho aqui que é um chapéu feito de um material antiestática e ele também é importante quando você coloca na sua cabeça que ele evita que caiam cabelos durante o processo de produção Então você tem a garantia de que nenhum cabelo vai cair na hora que você tá produzindo o material aí a gente tem também uma roupa

antiestática né que é uma espécie de um um paletó [Música] aqui e por fim a gente tem um outro equipamento aqui que esse aqui é muito mais pros visitantes do que para quem trabalha aqui quem trabalha aqui utiliza um calçado emborrachado né que tem um uma uma uma superfície também que é antiestática e aqui a gente acaba cobrindo os pés para que a gente não não não caia no risco aí de de de ser um condutor aí durante o processo Então vamos colocar essa cobertura [Música] aqui então é isso agora a gente tá defid uniformizado

e pronto para começar a conhecer a linha de produção da placa z170 da Asus aqui na foxcom em Manaus bom nesse espaço que a gente tá aqui é onde ficam armazenados todos os componentes que serão aplicados posteriormente na produção de uma placa M z170 essa sala é climatizada e aqui a gente tem resistores capacitores enfim todos os componentes que serão aplicados na placa durante todas as etapas do processo de produção eles ficam aqui armazenados num local seguro cada kit desse aqui com as placas ainda e limpas né vem com 25 placas aqui e elas são

armazenadas a vácuo embaladas a vácuo aqui para que não haja nenhum tipo de contaminação antes que ela entre na linha de produção um detalhe bastante interessante aqui que a gente percebe no armazenamento de componentes aqui da Asus é que muitos deles vem numa espécie de uma fita né um rolo é colocado dentro da máquina e a partir de então cada um dos componentes é puxado de acordo com a com o processo de montagem que a gente tem ali Aqui começa a linha de produção de uma placa M z170 da Asus no Brasil nessas máquinas que

a gente vai conferir agora elas recebem os primeiros pontos de solda e recebem também os primeiros componentes todo esse processo é feito de maneira automatizada alguns operadores checam para ver se as placas estão de acordo com o padrão Internacional e a partir de Então ela segue na linha de produção bom aqui nesse primeiro processo a placa ela tá limpa né ela não tem não tem nada ainda ela vai entrar nessa máquina ela é colocada nesse Magazine e a partir de então ela vai receber os pontos de solda aqui nesse monitor indica Quais foram os pontos

onde a placa recebeu eh pontos de solda então aqui tá indicado onde foi aplicado esses pontos de solda o sistema indica se foi aplicado ou não corretamente isso quer dizer que a placa está apta para passar para PR a próxima etapa E se por acaso a máquina acusa que alguma falha houve no processo ele vem aqui para essa central de revisão onde o processo todo é revisado e se algum ponto de solda que foi detectado como não estando perfeito esse esse recheque é feito aqui né tanto por um um operador quanto pela máquina para que

todo o processo corra tranquilamente e a peça possa seguir caminho na linha de produção bom depois que os pontos de solda foram aprovados a máquina a placa começa a receber os seus primeiros componentes e isso é feito de forma automática então aqui ela começa a receber os primeiros capacitores os primeiros resistores são aplicados na placa até seguir no processo onde a gente vai ter e a placa já com os primeiros componentes montados sobre [Música] ela aqui nessa máquina ela recebe os componentes maiores ou seja essas fitas que a gente tá vendo aqui cada uma delas

tem uma série de pecinhas E essas pecinhas serão aplicadas naquela placa que a gente tem ali na frente então o todo o processo aqui no primeiro na primeira etapa do processo ele recebeu os componentes menores agora ela recebe os componentes maiores na montagem da placa depois da primeira etapa que ela passa aqui na máquina a gente vê já a placa chegando ali ela passa por um um checkup manual ou seja um operador olha todos os componentes que foram fixados na placa nessa nessa primeira etapa e de acordo com a placa padrão ele V verifica se

faltou alguma coisa ou não se faltou alguma coisa ela sai da linha de produção e volta até que isso seja corrigido Caso esteja tudo certo caso ela esteja no mesmo padrão da placa original digamos assim ela segue em frente na linha de produção para receber outros componentes bom depois que a placa foi montada ali naquelas duas etapas anteriores ela chega passa por essa máquina que é uma máquina de solda onde ela efetivamente vai ser soldada na placa mãe n então aqui ela passa por todo esse processo e no final a gente vai ter os componentes

já soldados na placa ó nesse ponto a máquina faz um novo checklist na placa ou seja a gente já viu os pontos de solda a gente já viu os componentes aplicados agora ela faz esse mesmo teste vendo se todos os pontos de solda se todos os componentes que foram aplicados durante esse processo se eles estão de acordo com o layout padrão da placa caso aconteça algum problema nessa linha de produção a placa vem parar aqui onde é feito um mais um checkup manual né a a operadora ali ela tem uma um gabarito onde ela consegue

aplicar sobre a placa e com isso verificar se tem algum componente faltando se tem alguma coisa errada durante o processo bom depois de passar por todos aqueles processos e pelos cheques manuais é a placa Vem aqui agora para um raio x onde são checados alguns pontos de solda por exemplo e pontos que não podem ser visualizados a olho nu fica mais complicado para conseguir perceber se existe algum tipo de problema ou não então o raio x consegue e dar esse diagnóstico com mais precisão pelo menos cinco placas a cada 25 placas passam por esse teste

de raio x para verificar se existe algum problema ou não na na placa bom aqui na área manual o processo se inicia com uma revisão da placa né el checa para ver se todos os componentes da Etapa anterior foram colocados corretamente enfim se tá tudo certo com a placa E aí ele aplica uma espécie de uma cola nos nos buracos ali porque essa placa ainda depois vai passar por um outro processo de solda Então esse essa cola que ele aplica nos buracos E cria uma camada ali e impede que a solda passe de um lado

pro outro na hora que entrar na M máquina e esse processo como vocês podem ver 100% manual ali bom nesse segundo posto de trabalho aqui é feita novamente uma revisão da placa checado se tudo foi montado corretamente até então e ela vai escanear o código da da placa e esse código vai entrar no sistema e vai indicar que essa placa com esse código iniciou o processo de montagem aqui nessa linha e agora a gente chega na parte mais difícil do processo a parte que eu vou tentar montar alguns dos componentes aqui eu nunca fiz isso

antes não sei não sou a pessoa mais delicada do mundo para fazer esse tipo de montagem Mas vamos tentar e ver o que que acontece é claro que eu vou ter orientação nesse processo para saber onde colocar exatamente cada um dos componentes Então vamos lá vamos tentar fazer isso daí peguei esse aqui onde ele vai gente D uma revisada aqui primeiro em todos os terminais Ok tem nenhuma amassada Ok aparentemente não tem esse cara aqui é é nessa posição aqui nessa posição aqui como a gente faz a gente tenta usar o guia esse carinha furo

Ok deixar ele bem alinhado isso sim isso E aí tá ok próximo esse cinza olha de baixo também vai dar uma breve revisão de todos os conectores que tem alguma amassada certo não tem nada a posição é essa mesma coisa ele tem guia utilizar o guia aqui ó guia aqui guia e aí a gente só só fixa ae OK aí vem para cá aqui ele tem o guia no meio e dois nas laterais ok a gente gira aqui ele é uma parte de uma trava tá lado da trava é pro lado esquerdo beleza nessa primeira

posição aqui na primeira posição então tento ir pela guia isso aqui ok isso E aí preto nesse aqui gira ele os terminais isso aqui eu tenho um guia e outro tá um guia e outro tá vai aqui ok é isso então fechou aqui quanto tempo eu demorei para fazer isso vocês viram que uns do minutos minutos é vocês viram que eu demorei uns 2 minutos mais ou menos para montar isso aqui que Normalmente eles montam em 30 40 segundos então espero que esteja tudo certo segundo supervisor aqui está tudo certo segue no fluxo para que

outros possam as peças seguintes bom a gente chegou aqui numa parte do processo onde eu vou montar alguns capacitores que segundo o que me informaram aqui é uma das partes mais sensíveis é um dos trabalhos mais difíceis que tem de se fazer vou tentar montar e vamos ver o que que acontece então a gente pega um capacitor aqui ess é capacitor de 4 V ele tem a gente tem que observar o lado da polaridade né a polaridade negativa tem que ficar pro lado direito aqui no meu caso e vamos ver onde é que eu vou

colocar eles aqui agora primeiro é aqui esse primeiro é aqui num um ponto muito minúsculo é difícil até minha mão entrar [Música] aqui não sou a pessoa mais ajeitada do mundo para isso mas vamos lá aqui vai ser colocado vamos ver observar a polaridade de novo colocado ali e um detalhe interessante vocês estão vendo que eu tô fazendo isso aqui com uma mão só né montando uma forma amadora aqui o correto pelo que eles ensinaram aqui pra gente é que você faça com as duas mãos para que você tenha mais agilidade no processo com uma

já é difícil se eu ficar aqui eu que sou destro tentar fazer com a mão esquerda não vai sair uma coisa legal mais interess e agora vem os mais complicados esse que são esses aqui que ainda assim a gente tem que observar a polaridade PR vocês terem uma ideia do tamanho dele minúsculo eu tenho que observar a polaridade que é esse risquinho preto que tá aqui ele tem que tá pro lado direito então isso observa a polaridade dele e agora vou colocar ele na placa posição dele é o lado desse aqui e ele vai ali

atrás é difícil até de enxergar o buraquinho dele tá lá foi colocado correto mais um desse mais um desse lado do primeiro que você Opa isso isso é uma coisa que nunca pode acontecer pode quando eles caem são sear quando eles caem não é perdido espera que eu não tenha dado esse prejuízo pr pra linha de produção mas a gente volta aqui ok finaliz finalizou o processo é bem trabalhoso vocês viram que eu demorei aqui uns 4 5 minutos para fazer isso coisa que eles fazem aqui em questão de um minuto no máximo bem complicado

mas Esperamos que quando a placa passar lá na frente ela seja aprovada na revisão e aqui o processo final a placa já está montada né ela aplica essa esse molde sobre a placa justamente para checar se todos os componentes que foram montados nesse processo os 81 componentes que a gente viu aqui a montagem se todos eles foram colocados de forma correta se eles estão com a polaridade correta e feito isso a partir do momento que ela for que essa placa for aprovada ela é colocada novamente na esteira e da esteira ela vai pra máquina de

solda onde os componentes efetivamente vão ser fixados na [Música] placa bom e depois de passar ali pelo banho de solda a placa surge aqui no final da esteira praticamente pronta e agora ela vai ser revisada novamente onde eles vão conferir se o os pontos de solda estão e efetivamente bem colocados se todos os componentes que foram colocados lá naquele processo de montagem Se Eles continuam firmes se tudo está certo com a placa se tudo tiver OK ela passa desse processo de revisão Chega a uma última etapa que é um processo de limpeza dela né um

processo de polimento onde ele utiliza alguns fluidos ali para limpar a placa para deixar ela com aquele aspecto bonito que a gente vê né do produto quando ele quando a gente tira o produto da Caixa ele consegue remover qualquer impureza que tenha surgido durante o processo e segue em frente Bom agora a gente vai tentar montar mais uma parte do processo aqui com equipamento a placa praticamente pronta colocar ela aqui nesse dispositivo aqui tem que encaixar certinho OK e Ok vamos pegar esse aqui certo nome de frente para mim aqui tem tem duas referências aqui

encachar um parafuso aqui outro parafuso aqui você vai empurrar os empurar essas duas a ISO empurra aqui parafuso Opa difícil ó não fica vai empurrar po empurrar se tiver bem encaixadinho você pode empurrar isso primeiro isso segundo Ok bem fixo isso tá bem fixo beleza Tá fixo Peg um segundo a gente pega o segundo cink mesma posição essas Abas para fora aqui nessa posição colocar lá tá Abas ok aqui e aqui aqui e aqui a gente Encaixa certinho nos dois Buraquinhos apoiando ele com com a ferramenta aí isso um aqui e o segundo encaixado vai

conferir você vai tirar ela vai vai virar a placa para ver se ficou bem bem encaixado tá aí a gente verifica se ficou bem encaixado você vai ver os dois pontos aqui os dois pontos em que a placa foi fixado e parte pro pra etapa seguinte que eu não vou a me arriscar que é uma etapa Que ele vai colocar a placa nesse nesse nessa esteira aqui e vai parafusar esse componente aqui não vou me arriscar a fazer isso obviamente eles vão ver aí depois na filmagem recuperada que um profissional fazendo vai fazer muito mais

rápido do que eu fiz aqui mas é a sequência do trabalho coloca essas duas peças passa para esse para esse display e ele vai fixar isso aqui com três parafusos aqui nessa parte bom aqui nesse posto agora que a gente já tem a placa completamente montada ela começa a fazer alguns testes para ver se cada componente específico icamente vai funcionar de acordo na placa né então a gente tem memória a gente tem cooler a gente tem a entrada VGA enfim todos os os principais componentes são testados aqui e sendo aprovada nesses testes a placa segue

em frente para mais testes antes de ela ser finalizada então agora a gente chegou no processo final a última parte aqui do processo que é pegar a placa e colocar os acessórios DVD manual de instruções tudo que vem com a placa ela e colocar na caixa PR despachar pros clientes Então vamos pegar aqui uma caixa que acabou de chegar colocar aqui vamos lá ver se eu lembro de todos os procedimentos Alguém me ajuda por favor porque eu não vou lembrar de tudo então primeiro a gente escaneia Opa isso primeiro serial Number da placa e MB

beleza aí a gente vai embalar ela já vou ter dificuldade de achar até a ponta do pacote Ah tá nomeado sempre jun com desen sempre junto com o desenho ok a gente embala ela aí abrimos a caixa ela ainda não vai na caixa né aqui do lado e a gente vai colocar os acessórios os acessórios são o espelho manual o cabo o DVD e o parafuso muito bem aí o cabo vai aqui certo a placa ela mas eu vou conseguir colocar a placa direitinho ali se alguém receber essa aqui não tiver tão bem embalado depois

a culpa é minha tá [Música] espera estabilizar o peso para ver se tá tudo certo ele vai emitir uma última [Música] etiqueta tá aí finalizada a nossa placa todo processo do começo ao fim essa placa depois vai para uma caixa como essa uma caixa como essa cabe em 10 placas depois que é colocado as 10 placas aqui colocar certinho aqui com o cereal para cima colocadas as 10 placas aqui ele vai gerar um outro código de barras para essa caixa aqui essa caixa depois vem para um palet que esses esse essa estrutura de transporte aqui

nesse palet aqui cabem quatro pilhas com seis caixas cada então a gente tá falando aqui de 240 placas no total esse toda essa estrutura aí é despachado por via aérea via e transporte marítimo ou por caminhão enfim é a partir daqui que ela vai pras distribuidoras e das distribuidoras pro consumidor final então basicamente Esse foi todo o processo desde o início desde a hora que a gente chegou aqui conhecer como que são armazenados os componentes como é que eles são montados na placa todo o processo que ele passa até os testes que ele passa até

chegar aqui no processo final que é colocar ele dentro da caixa e despachar pro cliente final no caso vocês que vão receber a placa Espero que alguém Receba essa placa aqui que a gente montou aqui que esteja funcionando tudo certinho se tiver algum problema fala com a gente no Tecmundo que a gente vai dar um jeito de resolver também mas com certeza não vai ter problema nenhum porque ela passou por várias revisões aqui então a gente tem certeza que a qualidade final do que vai chegar pro consumidor é a melhor possível então é isso galera

espero que vocês tenham gostado aqui da nossa visita aqui na foxcom em Manaus e a gente acompanhou a linha de produção aqui da placa mãe z170 da Asus espero que vocês tenham gostado aí da do nosso Tour aqui pelas instalações da foxco e até o próximo vídeo
