COMO DIFERENCIAR PLANTA DE SITUAÇÃO, PLANTA DE LOCALIZAÇÃO E IMPLANTAÇÃO?

e como diferenciar a planta de situação a planta de localização EA implantação são três plantas que fazem parte do projeto legal e dos projetos acadêmicos mas que tem diferenças entre si é a primeira questão é que a gente tem que diferenciar se vocês tão trabalhando com um projeto legal que é o projeto que a gente tá provando na prefeitura ou um projeto acadêmico Por que essa diferença porque quando a gente faz um projeto legal a gente tem que procurar muitas vezes nas normas da ABNT e seguir também as recomendações que estão descritas geralmente no código

de obras e edificações da cidade tem outro vídeo aqui no canal que fala sobre isso esse é o código que vai explicar exatamente quais são as plantas que tu deve entregar quando vai aprovar um projeto encaminhar um projeto para aprovação na prefeitura E qual escala que deve estar cada uma das plantas então quando é um projeto legal a gente vai lá segue as recomendações que são descritas E conforme a legislação da cidade agora se tu tá trabalhando com projeto acadêmico a gente tem um pouco mais de liberdade para encaminhar as plantas e montar as nossas

pranchas Então essa é a primeira diferença que a gente tem que fazer via de regra a planta de situação é aquela planta que tem que situar o terreno ou lote na cidade então geralmente é uma planta que vai mostrar a localização do terreno dentro da quadra onde ele se insere então a gente mostra a quadra o quarteirão de inserção ashura o terreno aonde o projeto vai ser realizado e cota ou esse terreno em relação principalmente aos vizinhos e também as divisas que essa quadra tem uma distância de cada uma das esquinas que esse terreno tem

e a gente Geralmente dá algum ponto de referência Então essa é uma planta o que geralmente a gente pode mostrar numa escala 1 e eu um para 1.500 um para 500 porque é uma planta bem simples de ser elaborada a onde o nível de informações né a pena poucas costas né a localização com relação ao norte e o nome das ruas a gente não precisa estar numa escala muito aproximada para mostrar essas informações quando a gente fala de um projeto acadêmico a planta de situação ela pode ser aquele percurso né que os alunos mostram esse

terreno fica no Rio Grande do Sul aí mostra a cidade depois desse terreno fica dentro da cidade naquele. Depois eu próximo um pouquinho mais e mostra geralmente com uma imagem de satélite de fundo alguma situação assim consegue mostrar o terreno em relação ao seu entorno edificado o que que é importante na planta de situação então situar o terreno aonde vai a e agora planta de localização essa é uma planta que geralmente existe Apenas o projeto legal é difícil a nível acadêmico se produzir essa planta de localização que que ela mostra a planta de localização ela

localiza a partir de ficada do terreno em relação as suas divisas então a gente faz o contorno da projeção do que estais de ficado dentro do terreno e cota com relação às divisas do terreno Então vamos lá a planta de situação ela mostra a quadra e o terreno hachurado a planta de localização mostra no terreno e a parte edificada do terreno cotado em relação às divisas do lote passa uma planta que ela já tem uma escala mais aproximada e ela geralmente é utilizada no projeto legal para fazer o cômputo da taxa de ocupação do lote

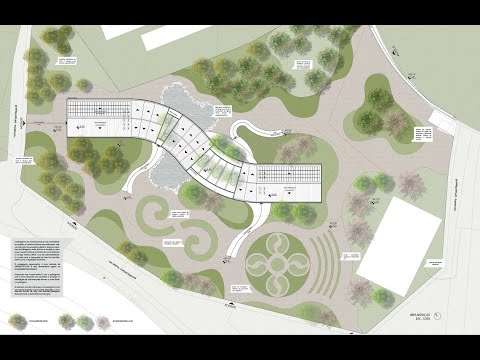

bom então a gente coloca junto com ela que ela tá Belinha onde a gente Mostra o quanto eu estou ocupando daquele lote em relação à taxa de ocupação prevista para aquela zona da cidade já a implantação é muitas vezes uma planta que não faz parte do projeto legal e a gente utiliza mais a nível de projeto acadêmico e ela é uma das principais para a gente orientar o quanto a gente tá ocupando do lote com o terreno mas ela não precisa daquelas cotas lá da planta de localização que a gente comentou Oi então quê que

a implantação mostra ela mostra geralmente numa escala 1 para mim ou um para 500 dependendo do tamanho do lote Escalão para 500 é a mais ajustada para a gente mostrar o que é necessário na implantação e ela vai mostrar os limites do terreno a projeção do que está edificado com a planta de cobertura Olá pintor no dessa parte edificada como o projeto do Espaço Aberto então a gente representa muros cercas caminhos percursos todo o projeto do espaço aberto com a projeção da edificação com as copas das Árvores dos arbustos com as shuras dos materiais que

a gente está utilizando então a implantação ela é muito importante para o projeto acadêmico e para a gente conseguir entender a inserção do projeto naquele terreno onde vocês estão trabalhando mas muitas vezes os alunos perguntam professora por que que eu não posso representar a implantação com o corte do térreo isso é utilizado muitas vezes quando a gente trabalha com um projeto no entorno urbano muito consolidado umas vezes mostrar a planta de cobertura acaba ficando o e sem muito em torno porque aquele lote ele tá apertado naquele contexto bastante identificado então o que que a gente

faz nesse contexto a gente mostra a implantação com um corte do térreo porque a gente consegue ver a continuidade dos espaços abertos consegue identificar bem os acessos dessa edificação está sendo projetado agora a gente conseguiu entender a diferença entre situação localização e implantação e eu espero que tu consiga então produzir boas plantas mostrando exatamente qual o Material necessário para cada uma dessas plantas que fazem parte da entrega final dos projetos é vocês então bons projetos se você gostou do vídeo achei que esse vídeo pode ser útil para ti pode compartilhar com os teus colegas deixa

o like se inscreve no canal e
