Aula 10 - Apêndice - Silício X Germânio

[Música] muito bem pessoal então vamos ao apendice as informações complementares do do que a gente estudou até aqui sobre o diodo tá então tranquilo nada do que a gente já não tenha falado antes primeiro que nós vamos ver aqui nos diodos de silício a barreira de potencial da camada de Deão é de zero 1,7 V isso aí já foi comentado anteriormente mas agora a gente tá aí oficializando e já nos diodos de germânio a barreira de potencial da camada de depleção é menor é de 0,3 v essa barreira de potencial como vocês devem se lembrar

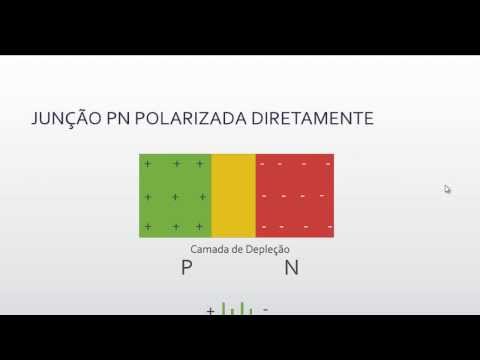

é a tensão necessária tensão mínima necessária para que o diodo possa conduzir corrente quando ele está tá polarizado diretamente né só pra gente voltar aqui a animação que nós vimos sobre isso aqui né na animação nós simulamos um diodo de silício onde o diodo só conduziu corrente quando ele foi alimentado com uma tensão de 0,7 v Então vamos voltar aqui só pra gente lembrar né a polarização direta do diodo e a gente começou ali com uma tensão inha de 0,3 V depois fomos aumentando 0,4 V percebam que ainda não há corrente circulando embora a camada

Deão fique cada vez menor 0,5 V ainda não tenho corrente circulando 0,6 V camag de depressão muito fina mas ainda não tenho corrente passando de um lado pro outro e 0,7 v que é atenção que onde eu não tenho mais a barreira de potencial e aí as cargas podem se recombinar e a corrente pode circular pelo diodo tá Então nesse exemplo aqui nós usamos um diodo de silício onde ele só conduziu com uma tensão de 0,7 v se aquele diodo fosse de germânio ele iria conduzido a partir de 0,3 v Tá ok então essa é

a barreira de potencial da camada de Deão esse valor aqui de 0,7 v pro silício e 0,3 v para o germânio também é conhecido como V Gama tá que é a tensão mínima para que o diodo possa conduzir eletricidade a tensão da barreira de potencial então também é chamado de tensão de joelho tá tem vários nomes aí o que importa é que a gente saiba que o silício ele conduz ali a partir de 0,6 0,7 V esse valor aqui é aproximado ele pode variar de modelo para modelo e já os diodos de germânio que são

mais raros mais antigos eles conduzem a partir de 0,3 v tá aí vocês podem perguntar mas Gabriel o diodo de Germano ele não seria melhor então porque ele conduz com menos tensão fica menos tensão nele quando ele conduz Sim nesse aspecto e só nesse aspecto o diodo de Germania é melhor tá fora isso o diodo de Silício tem várias vantagens olha só a maior parte dos semicondutores hoje são de silício pois suportam temperaturas mais altas de funcionamento e conseguem trabalhar com tensões mais elevadas então o semicondutores os componentes de silício eles são eh mais usados

hoje pelo fator da temperatura eles suportam temperaturas mais altas eles conseguem trabalhar com correntes mais elevadas e com tensões mais elevadas né e um Outro fator aqui que é o preço de fabricação os semicondutores de silício hoje com as novas técnicas de fabricação eles são mais baratos de serem fabricados do que os de Germânia e a gente sabe né eu expliquei para vocês o silício ele vem da areia do mar então ele é abundante na natureza é fácil de se encontrar e com a tecnologia de hoje é fácil de trabalhar de deixar ele um semicondutor

intrínseco puro depois colocar impurezas e fazer a dopagem depois juntar os cristais pin tudo isso é mais fácil de fazer no silício Hoje é mais barato e os componentes suportam maior tensão maior corrente maior temperatura Então por causa disso os semicondutores hoje são A grande maioria fabricados com silício o Germano a grande vantagem dele é a barreira de potencial ser menor né com 0,3 v Eles já começam a conduzir eletricidade Então é isso aí pessoal eh vamos encerrar essa aula por por aqui porque já falamos bastante coisa e na próxima a gente prossegue onde a

gente vai ver a diferença do diodo ideal modelo do diodo ideal para o diodo real Muito obrigado a todos e até a próxima dá uma curtida aí dá um gostei para ajudar o nosso canal para ajudar o nosso site [Música] falou l
